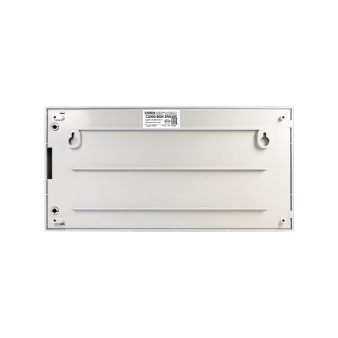

С2000-БКИ (2RS485) Болид Блок контроля и индикации с клавиатурой

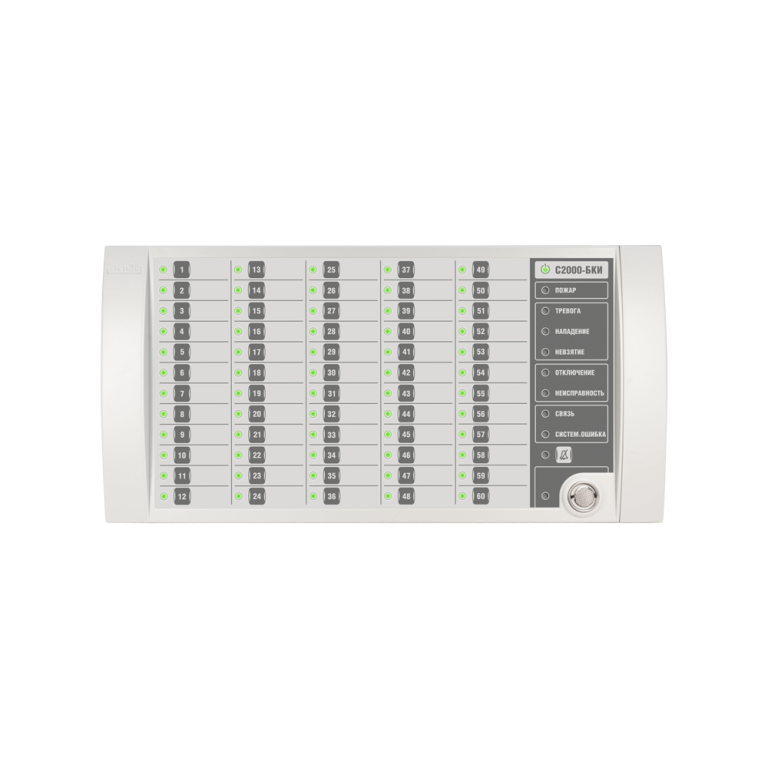

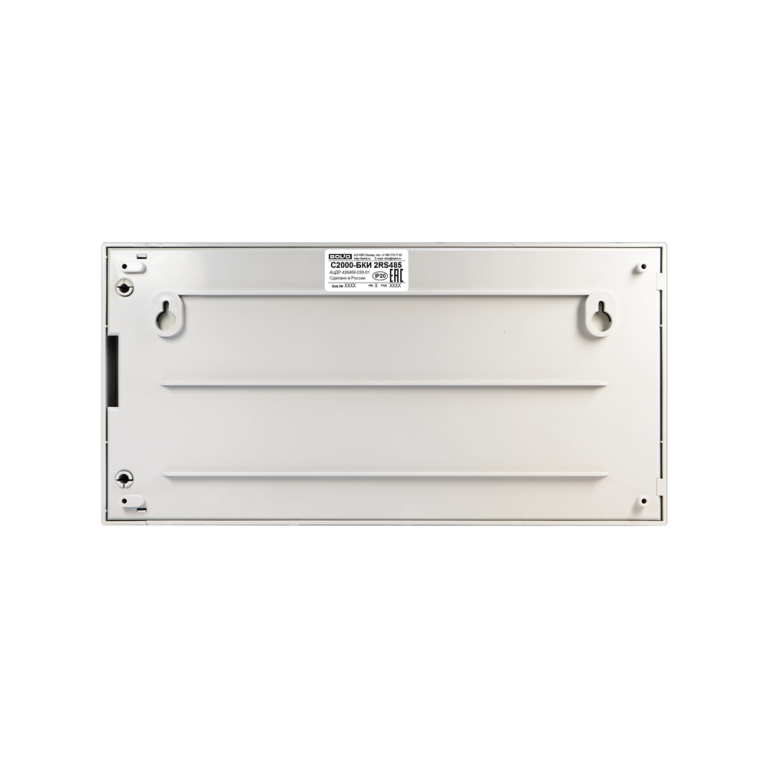

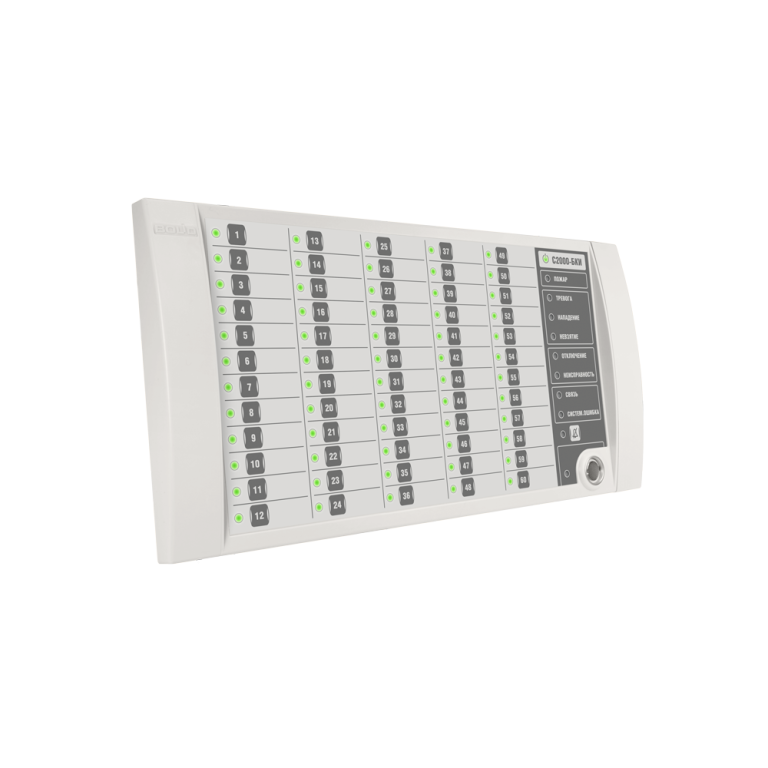

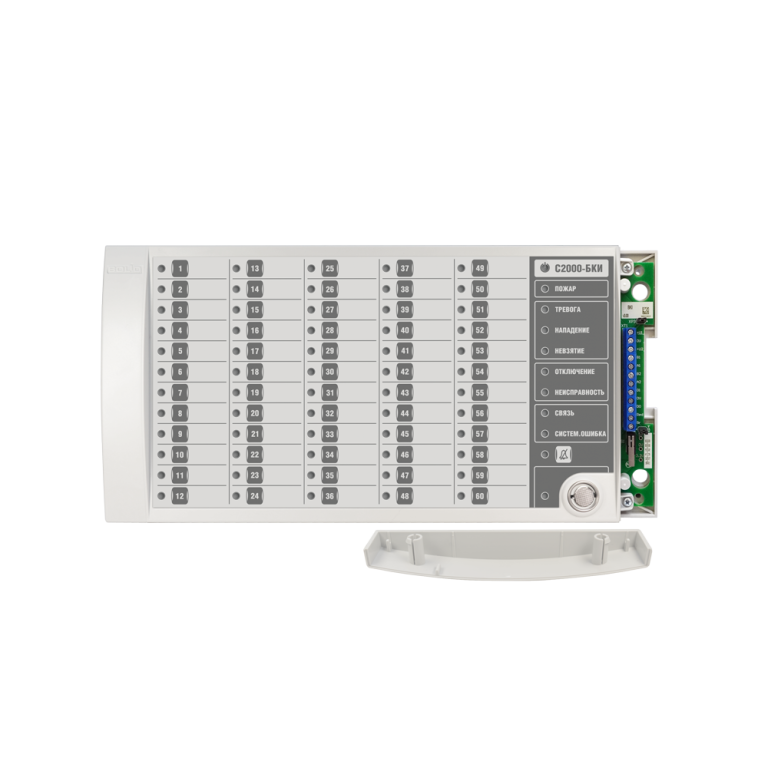

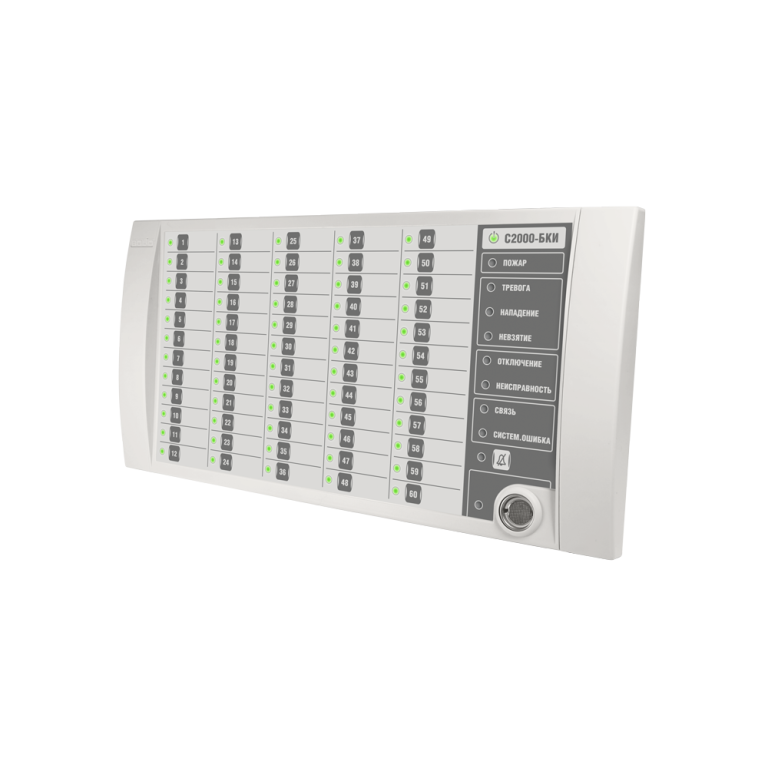

Блок индикации с клавиатурой С2000‑БКИ 2RS485

С2000‑БКИ 2RS485 — блок индикации с клавиатурой для работы в составе сетевого контроллера (пульт «С2000М», ППКУП «Сириус» или АРМ «Орион Про»). Обеспечивает световую и звуковую индикацию состояния до 60 разделов охранной, пожарной и технологической сигнализации, а также исполнительных устройств противопожарного оборудования. Поддерживает дистанционное взятие/снятие разделов и управление исполнительными устройствами. Доступ к органам управления ограничивается встроенным считывателем ключей Touch Memory. Подключение по двум линиям RS‑485, питание постоянным током 10,2–28,4 В.

Преимущества

• 60 двухцветных индикаторов разделов — одновременный визуальный контроль большого количества зон и исполнительных устройств на одной панели.
• 6 дополнительных одноцветных индикаторов тревог и неисправностей — раздельная индикация критических событий в отображаемых разделах.
• Встроенный считыватель Touch Memory — ограничение доступа к управлению по электронным ключам, без отдельного считывателя.
• Две линии RS‑485 — подключение к двум независимым сегментам сети «Орион Про», повышенная отказоустойчивость связи с сетевым контроллером.
• Звуковая сигнализация с возможностью отключения — оператор может отключить звук при необходимости, не теряя визуальный контроль.
• Два входа питания — резервирование источника питания для непрерывной работы в дежурном и тревожном режимах.
• Низкое энергопотребление в дежурном режиме — не более 50 мА при всех выключенных индикаторах.
• Быстрая готовность к работе — не более 5 секунд после подачи питания.
• Компактные габариты (340 × 170 × 27 мм) — размещается на стене в помещении поста охраны или на пульте дежурного.

Основные характеристики

• Тип: блок индикации с клавиатурой.
• Совместимость: пульт «С2000М», ППКУП «Сириус», АРМ «Орион Про».
• Количество разделов: 60.
• Индикаторы: 60 двухцветных (состояния разделов), 6 одноцветных (тревоги/неисправности), по одному — питание, связь, системная ошибка, отключение звука, доступ.
• Звуковая сигнализация: встроенный сигнализатор с отключением оператором.
• Доступ к управлению: встроенный считыватель ключей Touch Memory.
• Количество линий RS‑485: 2.
• Напряжение питания: 10,2–28,4 В постоянного тока.
• Количество входов питания: 2.
• Ток потребления:
  • дежурный режим: не более 50 мА;
  • тревожный режим (12 В): не более 200 мА;
  • тревожный режим (24 В): не более 100 мА.
• Время технической готовности: не более 5 с.
• Степень защиты оболочки: IP20.
• Рабочий диапазон температур: от −30 до +50 °C.
• Относительная влажность: не более 93 % при +40 °C.
• Вибрационные нагрузки: 1–35 Гц, ускорение до 0,5 g.
• Электрическое сопротивление изоляции цепей: не менее 20 МОм.
• Средняя наработка на отказ: не менее 40 000 ч.
• Вероятность безотказной работы за 1000 ч: 0,98758.
• Среднее время восстановления работоспособности: не более 30 мин.
• Габариты: 340 × 170 × 27 мм.
• Масса: не более 0,6 кг.
• Средний срок службы: 10 лет.

Где может применяться

• Посты охраны и пульты дежурных — централизованный мониторинг и управление охранной и пожарной сигнализацией с одной панели.
• Блочно‑модульные приёмно‑контрольные приборы — С2000‑БКИ служит интерфейсом оператора в составе ПКП или ПУП на базе «С2000М» или «Сириус».
• Объекты с разделённой структурой зон — до 60 разделов с независимым взятием/снятием и индивидуальной индикацией состояния.
• Системы противопожарной защиты — дистанционное управление исполнительными устройствами (клапаны дымоудаления, оповещатели, модули пожаротушения) с контролем состояния.
• Интегрированные системы безопасности на базе «Орион Про» — блок подключается к АРМ как компонент приёмно‑контрольного прибора с дублированием индикации.

Важные особенности и ограничения

• Степень защиты IP20 — только для установки внутри сухих отапливаемых помещений; не предназначен для улицы, влажных и пыльных зон.
• Рабочий диапазон до +50 °C — при установке в закрытом щите или нише учитывайте тепловыделение блока в тревожном режиме (до 200 мА при 12 В), обеспечьте естественную вентиляцию.
• Блок не является самостоятельным устройством — работает только совместно с сетевым контроллером («С2000М», «Сириус» или АРМ «Орион Про»); без контроллера индикация и управление недоступны.
• Две линии RS‑485 требуют корректной настройки адресов и терминаторов — при некорректной топологии возможны потери связи с сетевым контроллером.
• Ток потребления в тревожном режиме зависит от напряжения питания — при 12 В потребление в два раза выше, чем при 24 В; выбирайте источник питания с запасом по току.
• Среднее время восстановления работоспособности 30 мин — в случае выхода блока из строя требуется замена модуля или ЗИП; для критичных объектов рекомендуется держать резервный блок.
