С2000-КПБ Болид Контрольно-пусковой

Контрольно‑пусковой блок С2000‑КПБ

С2000‑КПБ — контрольно‑пусковой блок для централизованных систем охранно‑пожарной сигнализации, управления пожаротушением, контроля доступа и видеоконтроля. Управляет шестью исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки, модули порошкового или аэрозольного пожаротушения, видеокамеры и др.) по интерфейсу RS‑485 с контролем цепей на обрыв и короткое замыкание. Передаёт служебные и тревожные сообщения на пульт «С2000М», ППКУП «С2000‑АСПТ» или АРМ «Орион Про». Два ввода питания с резервированием, два программируемых технологических шлейфа, контроль вскрытия корпуса. Программирование — UProg.exe, монтаж на DIN‑рейку или настенный навесной.

Преимущества

• Шесть контролируемых выходов — управление шестью независимыми исполнительными устройствами с одного блока, что снижает количество оборудования в щите.
• Раздельный контроль цепей на обрыв и КЗ — точная диагностика неисправности каждой линии, немедленное уведомление системы.
• Защита от случайного включения при неисправности блока — если внутренний элемент вышел из строя, исполнительные устройства не активируются.
• Два программируемых технологических шлейфа — подключение неадресных датчиков или кнопок для локального управления и контроля.
• Резервированное питание — два независимых ввода 12–24 В; при отказе одного источника (КЗ или обрыв) второй продолжает питание без перерыва.
• Контроль вскрытия корпуса — микропереключатель фиксирует несанкционированный доступ к блоку.
• Контроль напряжения питания — отслеживание уровня на обоих входах с передачей извещения при выходе за допустимые пределы.

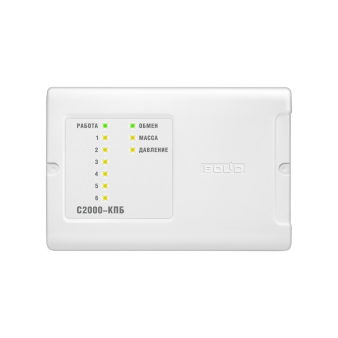

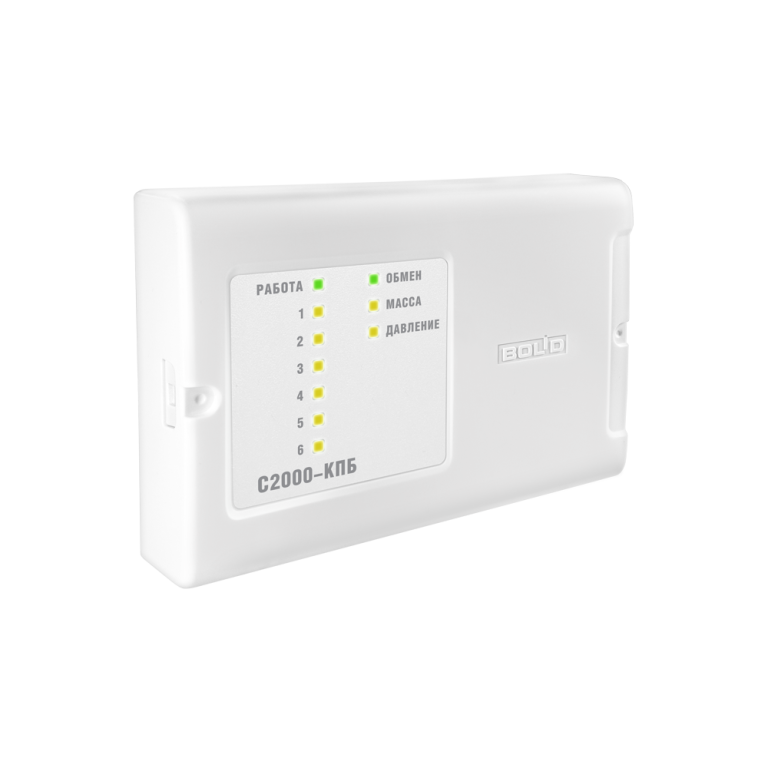

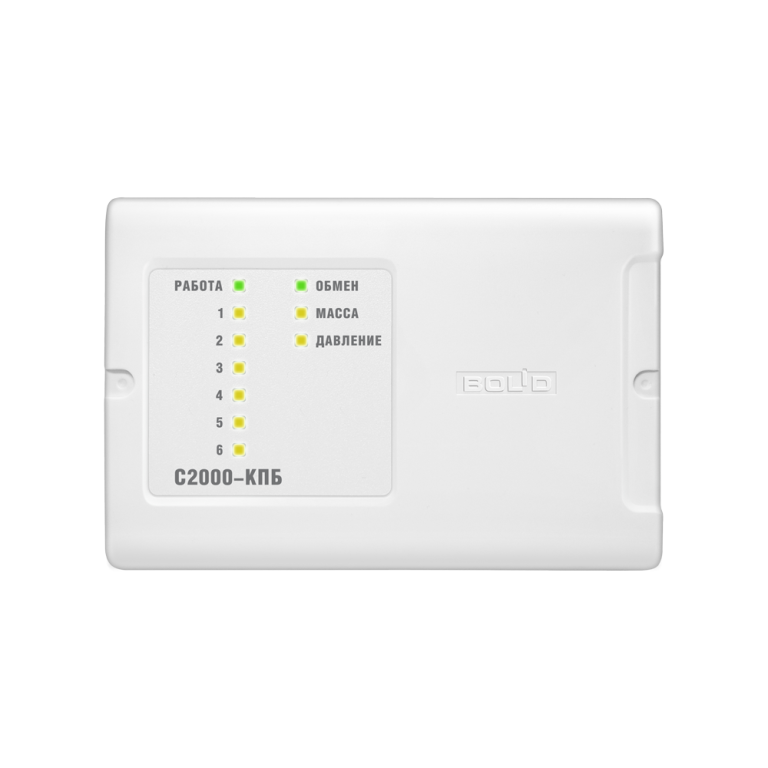

• Световая индикация каждого выхода, шлейфов, интерфейса и состояния прибора — наглядный контроль прямо на корпусе.
• Быстрая готовность к работе — не более 3 секунд после подачи питания.
• Компактные габариты (156 × 107 × 39 мм) и масса до 0,3 кг — минимум места в щите автоматики.

Основные характеристики

• Тип: контрольно‑пусковой блок для ИСО «Орион».
• Совместимость: пульт «С2000М», ППКУП «С2000‑АСПТ», АРМ «Орион», АРМ «Орион Про».
• Коммуникационный порт: RS‑485, протокол «Орион».
• Количество контролируемых выходов: 6.
• Коммутируемое напряжение: 10,2–28,4 В постоянного тока.
• Максимальный коммутируемый ток одного канала: 2,5 А.
• Максимальный коммутируемый ток блока (суммарно): 6 А.
• Максимальный ток контроля исправности цепей: 1,5 мА.
• Количество технологических шлейфов (ШС): 2 (радиальные неадресные).
• Сопротивление проводов ШС без выносного элемента: не более 100 Ом.
• Сопротивление утечки ШС: не менее 50 кОм.
• Максимальное общее сопротивление ШС: 50 кОм.
• Напряжение питания: 10,2–28,4 В постоянного тока.
• Количество вводов питания: 2 (основной и резервный).
• Ток потребления (без нагрузки):
  • дежурный режим: 45 мА (12 В), 40 мА (24 В);
  • максимальный: 100 мА (12 В), 75 мА (24 В).
• Готовность к работе: не более 3 с.
• Встроенный звуковой сигнализатор: нет.
• Датчик вскрытия корпуса: микропереключатель.
• Рабочий диапазон температур: от −30 до +55 °C.
• Относительная влажность: до 98 % при +25 °C.
• Степень защиты корпуса: IP40.
• Габариты: 156 × 107 × 39 мм.
• Масса: не более 0,3 кг.
• Средний срок службы: 10 лет.
• Программирование: UProg.exe.
• Подключение к ПК: через RS‑485 с преобразователем интерфейсов.

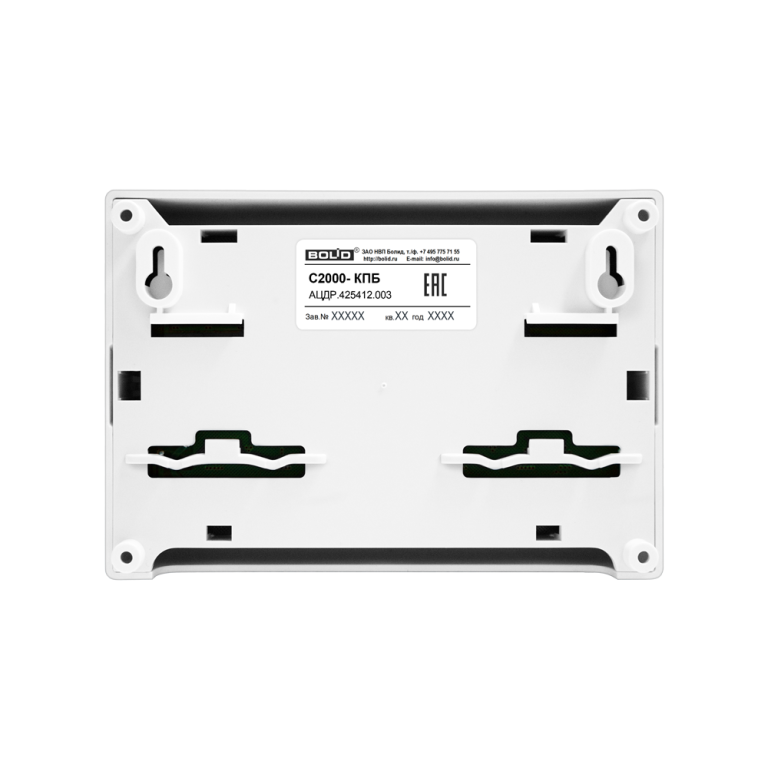

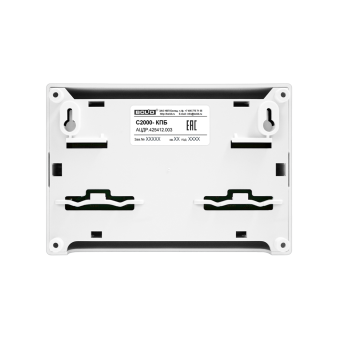

• Тип монтажа: настенный навесной или на DIN‑рейку.

Где может применяться

• Системы пожаротушения — управление модулями порошкового и аэрозольного пожаротушения с контролем цепей пуска на обрыв и КЗ.
• Системы оповещения — коммутация световых и звуковых оповещателей по раздельным выходам с независимым контролем каждой линии.
• Системы контроля доступа — управление электромагнитными замками и турникетами с контролем исправности цепей замков.
• Видеоконтроль — включение камер и исполнительных устройств видеосистем по сигналам охранной автоматики.
• Щиты автоматики зданий — управление инженерным оборудованием (вентиляция, лифты, освещение) по сценарию пожарной безопасности.
• Объекты с резервированием питания — два независимых источника обеспечивают непрерывную работу при отказе одного из них.

Важные особенности и ограничения

• Степень защиты IP40 — только для установки внутри помещений в закрытых щитах и шкафах; уличное применение не предусмотрено.
• Максимальный суммарный ток блока 6 А при шести каналах по 2,5 А — невозможно одновременно нагрузить все выходы на максимум; при расчёте проверяйте суммарное потребление.
• Коммутируемое напряжение только постоянного тока 10,2–28,4 В — блок не подходит для управления устройствами на 220 В; для этого используйте С2000‑СП4/220.
• Подключение к ПК требует преобразователя интерфейсов RS‑485 — USB‑программатор приобретается отдельно.
• Два технологических шлейфа — неадресные, с ограничением по сопротивлению (до 100 Ом без выносного элемента); для адресных датчиков используйте контроллер «С2000‑КДЛ».
• При коммутации индуктивных нагрузок (электромагнитные замки, реле, клапаны) используйте искрогасящие цепи для защиты выходных ключей и продления ресурса.
