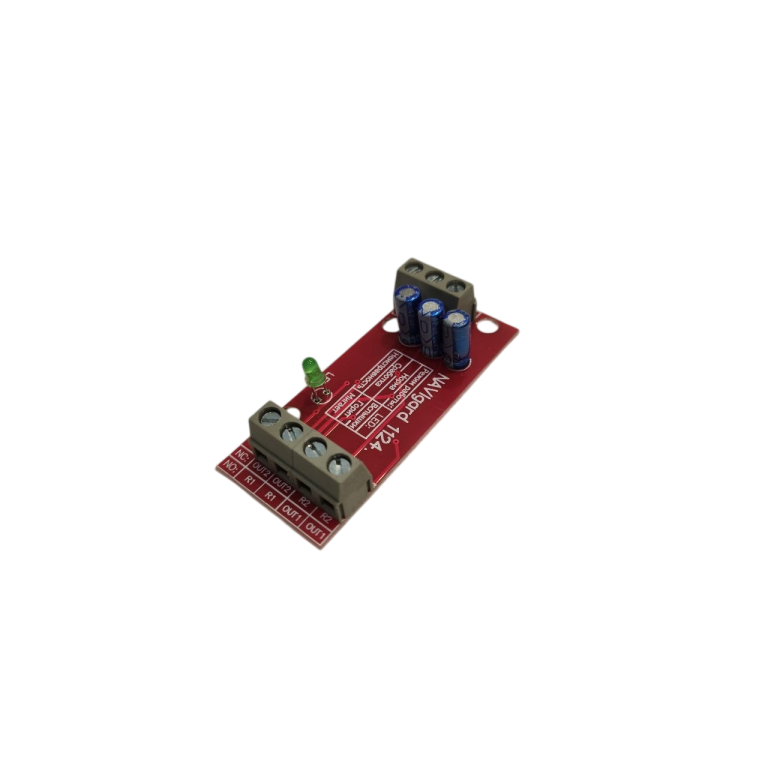

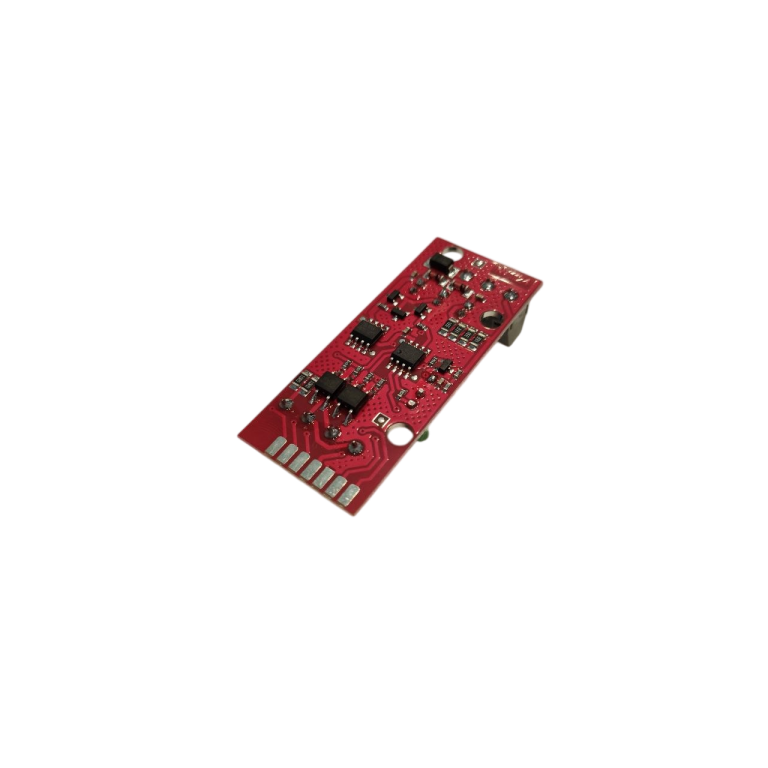

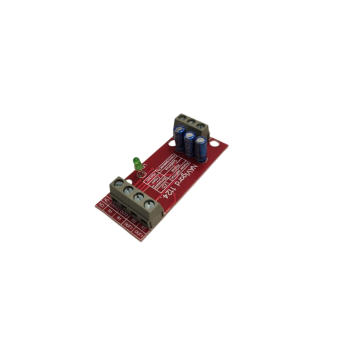

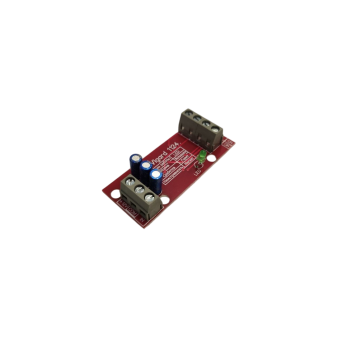

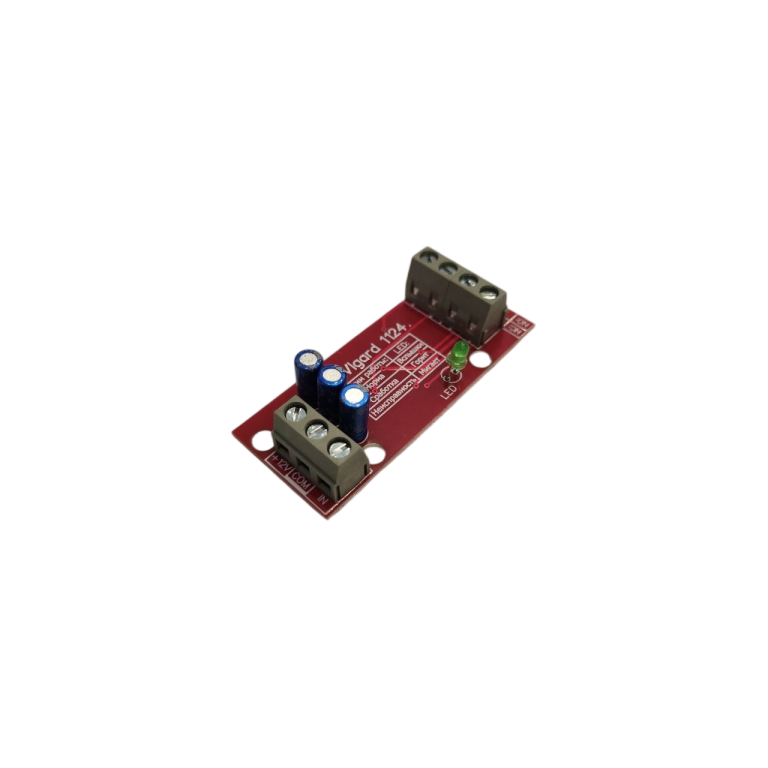

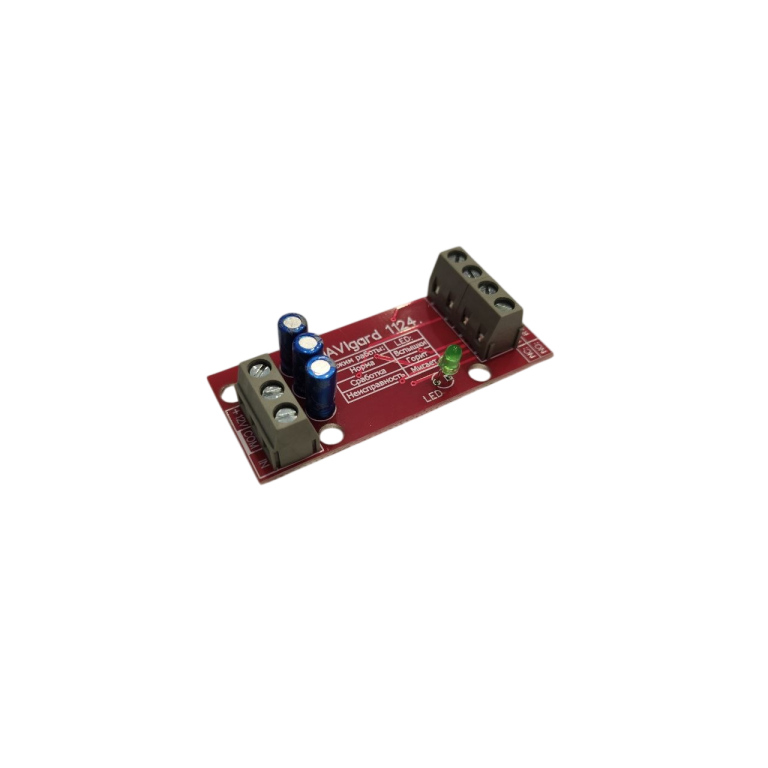

NV 1124 Navigard Модуль согласования двухпроводных пожарных извещателей с контрольными панелями

Модуль согласования двухпроводных извещателей Navigard NV 1124, 1 ШС, 2 выхода, 12–13,5 В, габариты 60×25×17 мм

Navigard NV 1124 — компактный модуль согласования для подключения двухпроводных пожарных и охранных извещателей к приёмно‑контрольным приборам. Обеспечивает корректное согласование параметров шлейфа сигнализации (ШС) с характеристиками извещателей: поддерживает напряжение на ШС 12 В в дежурном режиме и до 22 В при разомкнутом состоянии, ток ШС — 1,2 мА. Модуль имеет 2 выхода и рассчитан на работу в диапазоне температур −25…+55 °C. Компактные габариты (60×25×17 мм) позволяют устанавливать его в ограниченных пространствах — в монтажных боксах, шкафах, на DIN‑рейке.

Преимущества

• Точное согласование шлейфа: модуль формирует стабильные параметры ШС (12 В, 1,2 мА в дежурном режиме) — это снижает риск ложных срабатываний и повышает надёжность работы двухпроводных извещателей.
• Компактность: малые габариты 60×25×17 мм — удобно размещать в тесных монтажных шкафах и распределительных коробках.
• Гибкие выходные цепи: 2 независимых выхода позволяют организовать дополнительные сигнальные цепи (например, для индикации неисправности или передачи сигнала на внешнее устройство).
• Стабильная работа в сложных условиях: диапазон рабочих температур −25…+55 °C — подходит для неотапливаемых помещений, технических этажей, подвалов и других объектов с перепадами температур.
• Экономичное энергопотребление: ток в дежурном режиме — всего 30 мА, максимальный — до 60 мА — не создаёт высокой нагрузки на источник питания.
• Защита выходных цепей: максимальные коммутируемые параметры (50 В, 1 мА) соответствуют типовым требованиям для сигнальных выходов и исключают риск повреждения подключённых устройств.

Характеристики

Шлейф сигнализации:

• Количество ШС: 1.
• Напряжение на клеммах ШС в дежурном режиме: 12 В.
• Напряжение при разомкнутом ШС: 22 В.
• Ток ШС в дежурном режиме: 1,2 мА.

Выходы:

• Количество выходов: 2.
• Максимальное коммутируемое напряжение: 50 В.
• Максимальный коммутируемый ток: 1 мА.

Питание и энергопотребление:

• Напряжение питания: 12–13,5 В (от внешнего источника).
• Ток потребления в дежурном режиме: 30 мА.
• Максимальный ток потребления: 60 мА.

Условия эксплуатации:

• Диапазон рабочих температур: −25…+55 °C.
• Влажность: в пределах, допустимых для электрооборудования без конденсации влаги.

Габариты и монтаж:

• Габаритные размеры: 60×25×17 мм.
• Способ монтажа: на плоскость или DIN‑рейку (крепление подбирается отдельно).

Применение

• Подключение двухпроводных извещателей: для корректной работы дымовых, тепловых и комбинированных датчиков в составе систем пожарной сигнализации.
• Модернизация существующих систем: когда требуется согласовать параметры ШС приёмно‑контрольного прибора с характеристиками уже установленных извещателей.
• Организация сигнальных цепей: 2 выхода модуля можно использовать для передачи сигналов «Неисправность», «Тревога» или «Внимание» на внешние устройства (индикаторы, реле, панели).
• Объекты с ограниченным монтажным пространством: компактные размеры позволяют устанавливать модуль в распределительных коробках, шкафах автоматики, щитах управления.
• Нестабильные условия эксплуатации: благодаря широкому температурному диапазону модуль подходит для технических помещений, подвалов, чердаков и других зон с перепадами температур.

Особенности и ограничения

• Только для двухпроводных извещателей: модуль не предназначен для работы с четырёхпроводными датчиками или устройствами с иными схемами подключения.
• Требует внешнего питания: модуль питается от отдельного источника 12–13,5 В — нужно предусмотреть отдельный канал питания и учесть суммарную нагрузку.
• Ограниченные параметры выходов: коммутируемые ток (1 мА) и напряжение (50 В) рассчитаны на сигнальные цепи — нельзя использовать выходы для управления мощными нагрузками (сирены, реле с высоким током и т. п.).
• Чувствительность к качеству монтажа: для стабильной работы ШС важно обеспечить надёжный контакт и минимизировать наводки — используйте экранированные кабели и соблюдайте правила разводки слаботочных цепей.
• Монтаж и подключение должны выполнять квалифицированные специалисты: неправильная коммутация может привести к выходу модуля из строя или некорректной работе системы.
