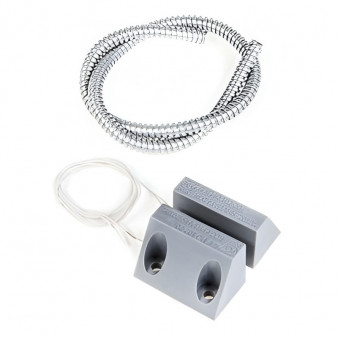

ИО 102-20 Б2П (3) КомплектСтройСервис Извещатель магнитоконтактный, металлический рукав (Геркон)

Извещатель охранный точечный магнитоконтактный КомплектСтройСервис ИО 102‑20 Б2П (3), для металлических поверхностей, НЗ‑контакты, кабель 600 мм в металлорукаве

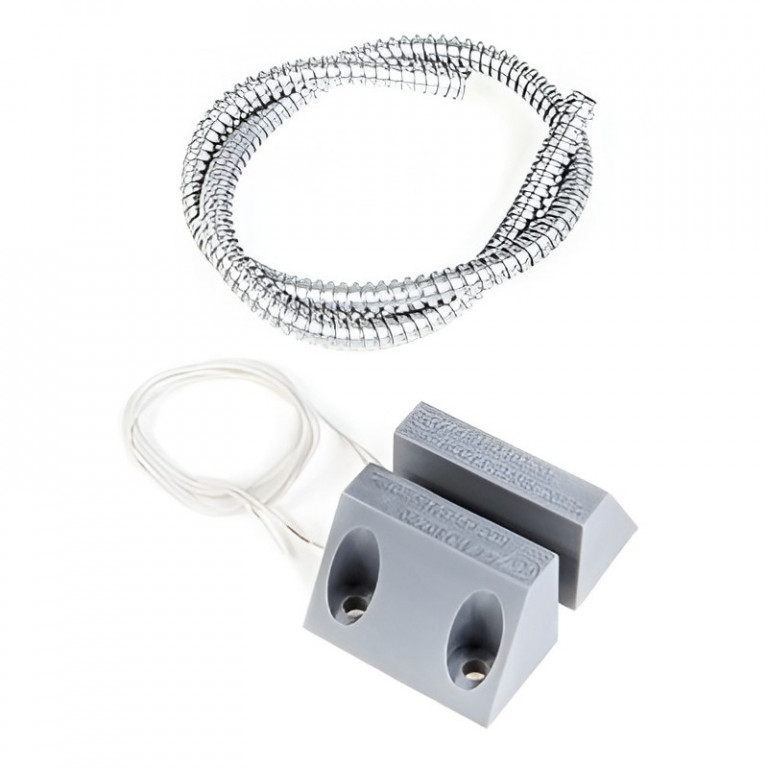

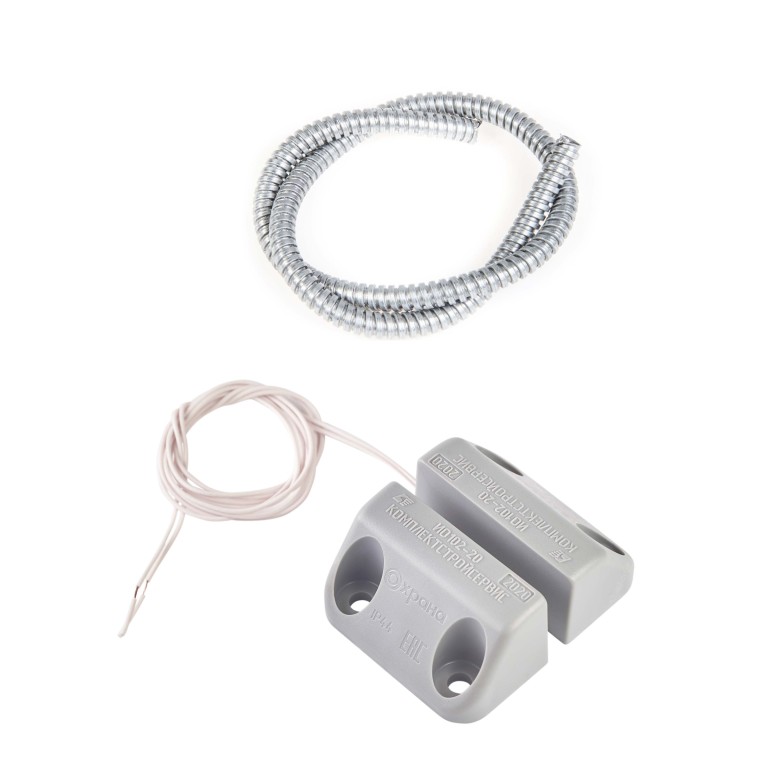

Магнитоконтактный извещатель ИО 102‑20 Б2П (3) от «КомплектСтройСервис» — устройство для блокировки дверей, ворот, шкафов и других конструкций на открывание или смещение. Версия (3) отличается от предыдущих наличием металлорукава для защиты кабеля — это даёт максимальную механическую стойкость среди линейки Б2П: защищает от грызунов, ударов, порезов, случайных зацепов инструментом. Предназначен для установки на металлические поверхности. При тревоге контакты размыкаются (тип — нормально замкнутые). Работает в диапазоне температур от −50 до +50 °C, степень защиты IP44 допускает применение в неотапливаемых помещениях, тамбурах, технических зонах. Комплект состоит из геркона и магнита в пластиковых корпусах 53×30×30 мм, соединённых кабелем длиной 600 мм. Масса — 0,155 кг.

Основные характеристики

Назначение и принцип работы

• Тип: охранный точечный магнитоконтактный извещатель.
• Применение: металлические поверхности (стальные двери, ворота, шкафы, люки, контейнеры и т. п.).
• Принцип срабатывания: размыкание контактов при удалении магнита от геркона.
• Тип контактов: нормально замкнутые (НЗ).

Рабочие расстояния

• Контакты замкнуты при расстоянии менее 30 мм.
• Контакты разомкнуты (тревога) при расстоянии более 65 мм.

Электрические параметры

• Максимальное коммутируемое напряжение: 50 В.
• Максимальный коммутируемый ток: 50 мА.
• Максимальная коммутируемая мощность: 10 Вт.

Конструкция и подключение

• Исполнение: накладной монтаж.
• Материал корпуса: пластик (геркон и магнит).
• Длина кабеля: 600 мм.
• Защита кабеля: металлорукав (металлическая гофрированная труба).
• Габариты блока (геркон или магнит): 53×30×30 мм.
• Масса: не более 0,15 кг.

Условия эксплуатации

• Степень защиты: IP44 (от брызг воды и твёрдых частиц).
• Диапазон рабочих температур: −50…+50 °C.
• Назначение: внутри помещений, под навесом, в неотапливаемых боксах; не для прямого воздействия осадков без дополнительной защиты.

Преимущества (в сравнении с версиями (1) и (2))

• Максимальная механическая защита кабеля — металлорукав выдерживает удары, порезы, сдавливание, устойчив к грызунам; подходит для объектов с высоким риском повреждения проводки.
• Повышенная долговечность при жёсткой эксплуатации — в отличие от пластмассовой гофры, металл не растрескивается на морозе и не становится хрупким при перепадах температур.
• Работа на металлических поверхностях — конструкция оптимизирована для стали и других магнитопроводящих оснований.
• Широкий температурный диапазон — подходит для холодных складов, гаражей, уличных шкафов, бытовок, контейнеров.
• НЗ‑контакты — стандарт для большинства приёмно‑контрольных приборов: тревога фиксируется при разрыве шлейфа.
• Компактные габариты — небольшие корпуса 53×30×30 мм не портят внешний вид двери и легко скрываются при монтаже.
• Простота установки — накладной монтаж, кабель с запасом длины позволяет развести шлейф без удлинителей.

Где может применяться

• Металлические входные двери и калитки на объектах с риском вандализма — где кабель может быть намеренно повреждён.
• Ворота гаражей, ангаров, складов, производственных цехов — в местах с высокой проходимостью техники, тележек, погрузчиков.
• Технические шкафы, щитовые, серверные с доступом обслуживающего персонала — защита от случайных зацепов кабелем инструментов.
• Контейнеры, бытовки, вагончики, уличные шкафы — если кабель проходит по открытым участкам с риском механических воздействий.
• Объекты ЖКХ, промзоны, стройки — где требуется повышенная стойкость кабельной линии при сохранении стандартных параметров извещателя.

Важные особенности и ограничения

• Расстояния срабатывания указаны для металлических оснований — на неметаллических (дерево, пластик) расстояния могут отличаться; при проектировании учитывайте этот фактор.
• Ограничение по току и напряжению — нельзя подключать напрямую мощные нагрузки (сирены, замки, реле с катушками большого тока); извещатель рассчитан на коммутацию сигнального шлейфа.
• IP44 — не для улицы под открытым небом — допускается установка под козырьком или в шкафу; при прямом воздействии осадков нужна дополнительная герметизация мест ввода кабеля.
• Требуется точная юстировка — для стабильной работы важно выставить расстояние между магнитом и герконом в пределах 30–65 мм и обеспечить параллельность поверхностей.
• Металлорукав не герметичен — он защищает от механических повреждений, но не является водонепроницаемым; при прокладке в зонах с высокой влажностью или конденсатом стоит дополнительно герметизировать вводы.
• Вес и жёсткость линии — металлорукав тяжелее и жёстче пластмассовой гофры; при монтаже учитывайте радиус изгиба и необходимость крепления рукава к основанию.
• Не подходит для высокоскоростных автоматических ворот — механическое смещение магнита должно быть плавным; резкие удары могут повредить корпус или геркон.
