Фотон-20Б Риэлта Извещатель охранный объемный

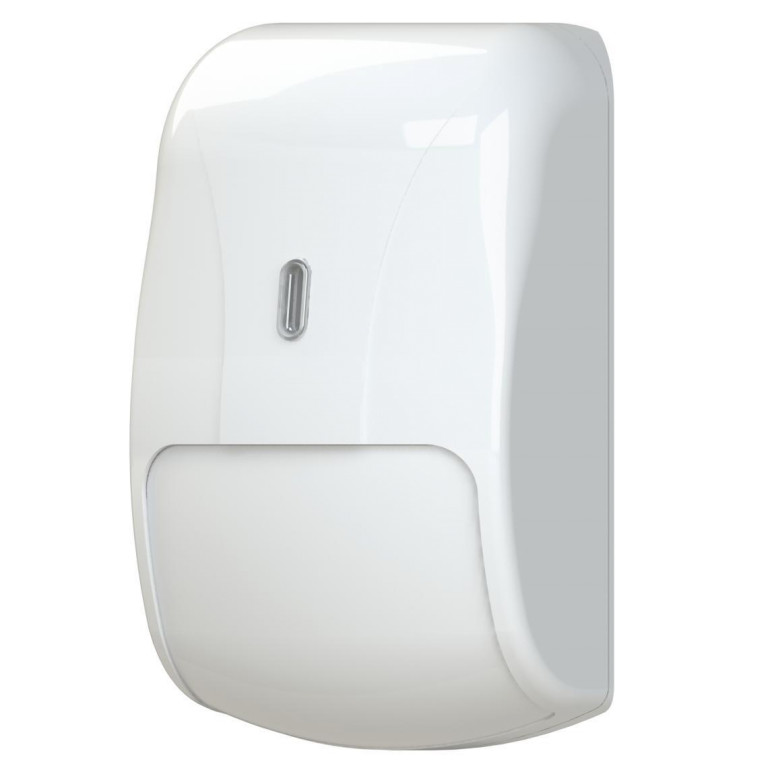

Извещатель охранный поверхностный оптико‑электронный «Фотон‑20Б» (ИО 309‑23)

Назначение
Пассивный инфракрасный (ПИК) извещатель для обнаружения проникновения в охраняемое пространство закрытого помещения. Формирует тревожное извещение путём размыкания контактов реле. Рекомендован как современная замена модели «Фотон‑СК‑2».

Основные технические характеристики

• Тип извещателя: оптико‑электронный (пассивный ИК);
• Зона обнаружения: поверхностная («штора»);
• Максимальная дальность обнаружения: 15 м (регулируется до 10 м);
• Высота установки: 2,3–3,0 м;
• Напряжение питания: 9–15 В DC;
• Потребляемый ток: 15 мА;
• Диапазон рабочих температур: от −30 °C до +55 °C;
• Относительная влажность: до 98 % (при +25 °C, без конденсации влаги);
• Степень защиты оболочки: IP41 (защита от твёрдых тел ≥ 1 мм и вертикальных капель воды);
• Габаритные размеры: 92 × 57 × 48 мм;
• Масса: 0,08 кг;
• Средний срок службы: 8 лет;
• Контроль вскрытия корпуса: да;
• Устойчивость к перемещению животных: нет (но устойчив к помехам от мелких животных на расстоянии ≥ 2,5 м);
• Входит в список технических средств безопасности ГУВО Росгвардии: да.

Функциональные особенности

• Поверхностная зона обнаружения: формирует «штору» с высокой плотностью заполнения — обнаруживает нарушителя, передвигающегося в полный рост или согнувшись;
• Регулируемая дальность: выбор между 15 м и 10 м для адаптации к размерам помещения;
• Микропроцессорная обработка сигнала: адаптивная фильтрация помех, снижение ложных срабатываний;
• Температурная компенсация: автоматическая корректировка чувствительности при изменении температуры окружающей среды;
• Самотестирование: проверка пироприёмника и усилителя при включении и каждые 24 часа;
• Функция «память тревоги»: фиксирует факт срабатывания до ручного сброса;
• Контроль питания: мониторинг напряжения с выдачей извещения «Неисправность» при падении ниже 8,4±0,5 В;
• Защита от насекомых: экран предохраняет пироприёмник от загрязнения;
• Гибкие настройки: выбор режимов тестирования, индикации и чувствительности;
• Кронштейн в комплекте: позволяет регулировать положение зоны обнаружения в горизонтальной (±45∘) и вертикальной (≥ 20∘) плоскостях;
• Выходной интерфейс: релейный выход (размыкание контактов при тревоге, длительность ≥ 2 с).

Область применения

Используется в системах охранной сигнализации на объектах:

• административных и офисных зданиях;
• торговых центрах и магазинах;
• складах и хранилищах;
• музеях и галереях;
• объектах с повышенными требованиями к защите от саботажа и ложных тревог.

Преимущества

• Универсальность: регулировка дальности (15/10 м) и угла обзора подходит для помещений разной конфигурации;
• Надёжность: самотестирование, контроль питания и вскрытия корпуса повышают отказоустойчивость;
• Помехоустойчивость: микропроцессорная обработка и температурная компенсация снижают ложные срабатывания;
• Компактность: малые габариты (92 × 57 × 48 мм) упрощают монтаж;
• Энергоэффективность: потребление 15 мА снижает нагрузку на источник питания;
• Простота настройки: кронштейн и переключатели позволяют быстро адаптировать извещатель к условиям объекта;
• Соответствие стандартам: включён в реестр ГУВО Росгвардии, соответствует ГОСТ Р 50777‑2014 (класс 2) и ГОСТ Р 54455‑2011 (класс 2 условий эксплуатации).

Важные замечания

• перед установкой проверьте соответствие размеров помещения выбранной дальности (15 или 10 м);
• избегайте мест с интенсивными тепловыми потоками (батареи отопления, кондиционеры, нагреватели) — они могут влиять на ИК‑канал;
• при монтаже ориентируйте зону обнаружения так, чтобы в поле зрения не попадали окна и другие источники засветок;
• после включения дайте извещателю 1 минуту на адаптацию — в это время не должно быть перемещений в зоне обнаружения;
• для небольших помещений с повышенной помеховой обстановкой установите дальность 10 м — это повысит помехоустойчивость;
• регулярно проверяйте состояние линзы и экрана от насекомых для стабильной работы пироприёмника;
• при отсутствии срабатывания отрегулируйте положение зоны обнаружения с помощью кронштейна (угол поворота в горизонтальной плоскости ±45∘, в вертикальной — ≥ 20∘).
