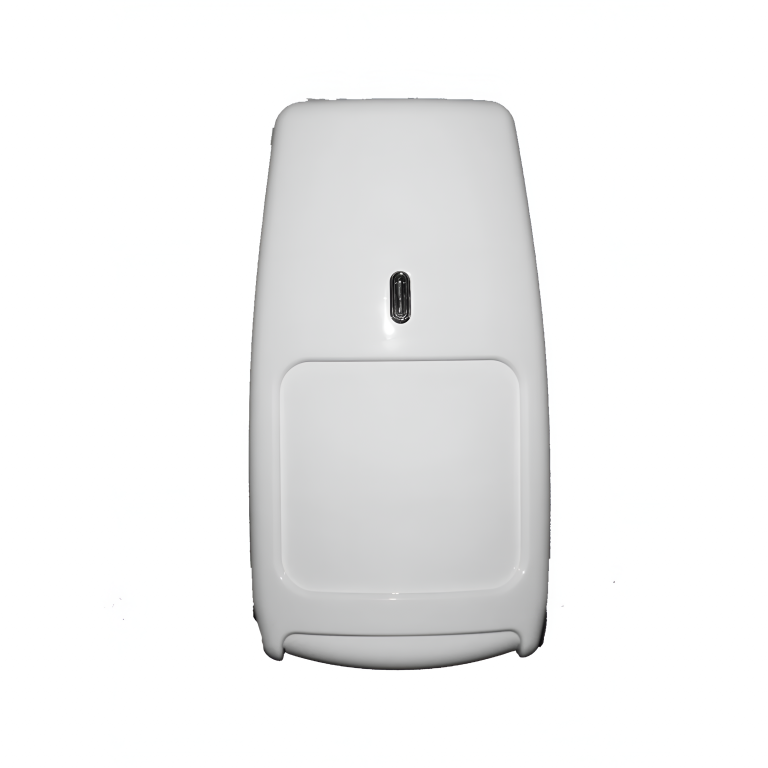

ФОТОН‑СК‑2 Риэлта Пассивный инфракрасный (ПИК) извещатель

Инфракрасный извещатель «ФОТОН‑СК‑2»

Назначение
Пассивный инфракрасный (ПИК) извещатель для обнаружения проникновения в охраняемое помещение. Формирует тревожное извещение путём размыкания шлейфа сигнализации контактами исполнительного реле. Подходит для объектов с повышенными требованиями к надёжности и помехозащищённости.

Основные технические характеристики

• Максимальная дальность действия: 15 м;
• Напряжение питания (постоянный ток): 12 В;
• Потребляемый ток: 15 мА;
• Диапазон рабочих температур: от −10 °C до +55 °C;
• Относительная влажность воздуха: до 95 % (при +35 °C, без конденсации влаги);
• Степень защиты оболочки: IP41 (защита от попадания твёрдых тел ≥ 1 мм и вертикальных капель воды);
• Габаритные размеры: 112 × 60 × 42 мм;
• Масса: 0,12 кг.

Конструктивные и функциональные особенности

• Чувствительный элемент: двухплощадный пироприёмник — повышает помехоустойчивость и снижает вероятность ложных срабатываний;
• Многоярусная структура зон обнаружения:
  • 22 дальние зоны;
  • 6 средних зон;
  • 3 ближние зоны;
  • 2 антисаботажные зоны (непосредственно под извещателем) — контролируют несанкционированный подход к устройству;
• Защита от насекомых: встроенный экран предохраняет пироприёмник от загрязнения и ложных срабатываний;
• Контроль вскрытия корпуса: сигнализация при попытке несанкционированного доступа;
• Микропроцессорная обработка сигнала: высокоэффективный алгоритм обнаружения с адаптивной фильтрацией помех;
• Гибкие настройки: выбор режимов тестирования, чувствительности и светодиодной индикации;
• Контроль питания: мониторинг стабильности напряжения;
• Автотестирование: проверка работоспособности пироприёмника и усилителя при включении и каждые 24 часа;
• Температурная компенсация: автоматическая корректировка чувствительности при изменении температуры окружающей среды;
• Опциональная линза: возможность установки линзы типа «горизонтальная занавеска» для объектов с небольшими животными (кошки, собаки) — минимизирует ложные срабатывания;
• Выходной интерфейс: релейный выход (размыкание шлейфа сигнализации при тревоге).

Область применения

Используется в системах охранной сигнализации на объектах:

• жилых и административных зданиях;
• торговых центрах и магазинах;
• складах и хранилищах;
• музеях и галереях;
• объектах с повышенными требованиями к защите от саботажа и ложных тревог.

Преимущества

• Высокая дальность: до 15 м — подходит для больших помещений;
• Помехоустойчивость: многоярусная зона обнаружения и микропроцессорная обработка снижают ложные срабатывания;
• Надёжность: контроль вскрытия корпуса, питания и автотестирование повышают отказоустойчивость;
• Адаптивность: температурная компенсация и регулируемая чувствительность обеспечивают стабильную работу в разных условиях;
• Безопасность животных: опция «горизонтальная занавеска» позволяет игнорировать перемещения небольших животных;
• Компактность: малые габариты (112 × 60 × 42 мм) упрощают монтаж;
• Энергоэффективность: потребление 15 мА снижает нагрузку на источник питания.

Важные замечания

• перед установкой проверьте соответствие размеров помещения максимальной дальности 15 м;
• убедитесь в отсутствии препятствий в зоне обнаружения (мебель, шторы, перегородки);
• при монтаже ориентируйте извещатель так, чтобы антисаботажные зоны контролировали подходы к устройству;
• после установки проведите тестирование всех режимов (чувствительность, индикация, релейный выход);
• регулярно проверяйте состояние линзы и экрана от насекомых для стабильной работы пироприёмника;
• избегайте мест с интенсивными тепловыми потоками (батареи отопления, кондиционеры), которые могут влиять на ИК‑канал;
• для объектов с животными установите линзу «горизонтальная занавеска» и отрегулируйте чувствительность.
