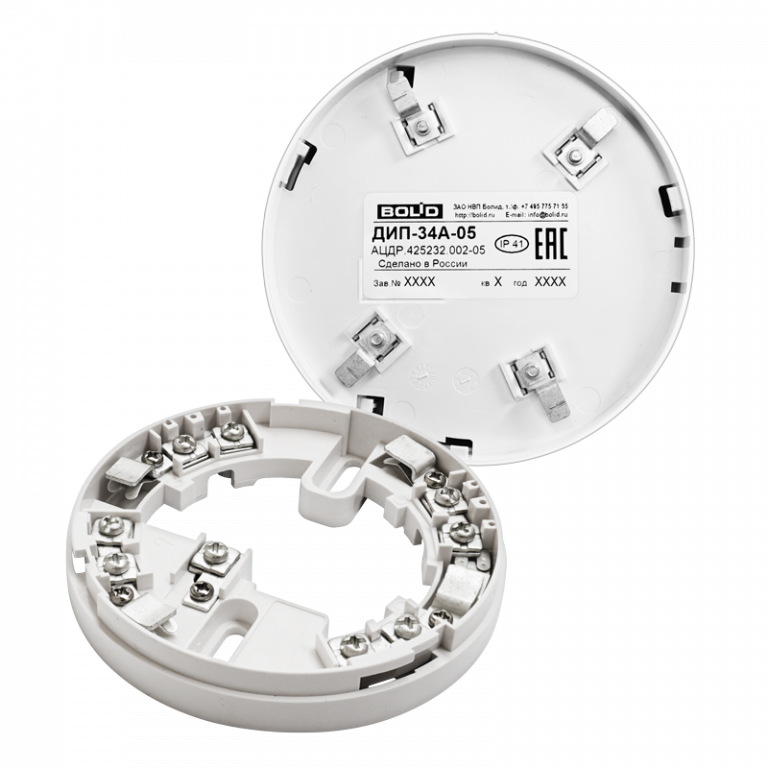

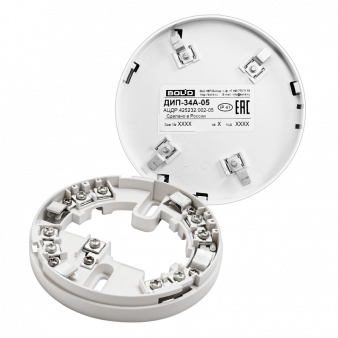

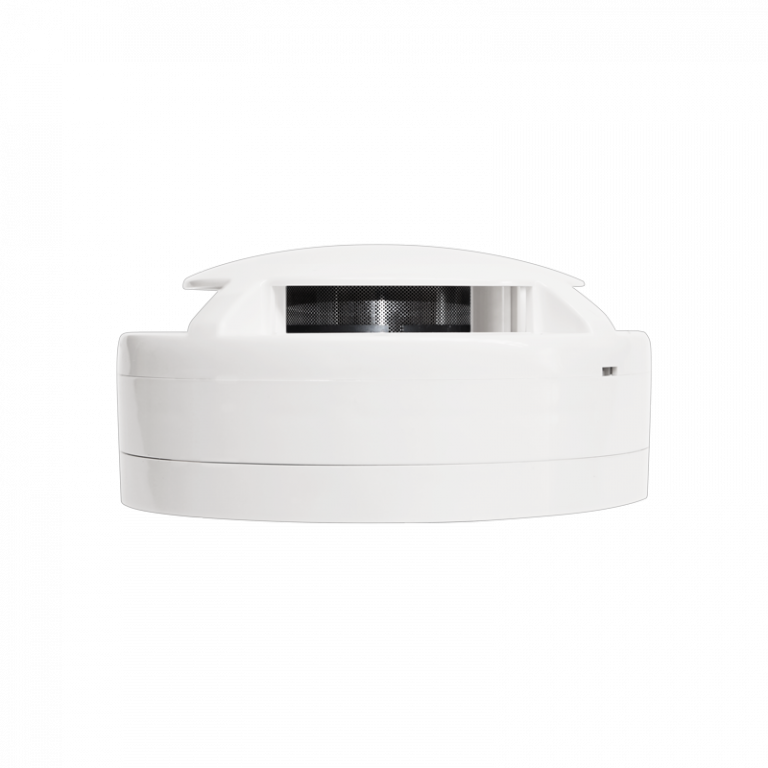

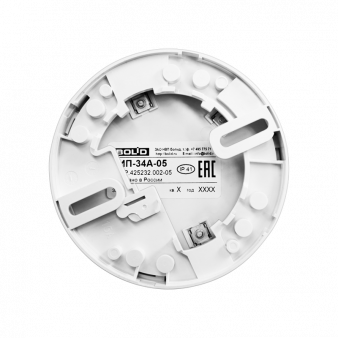

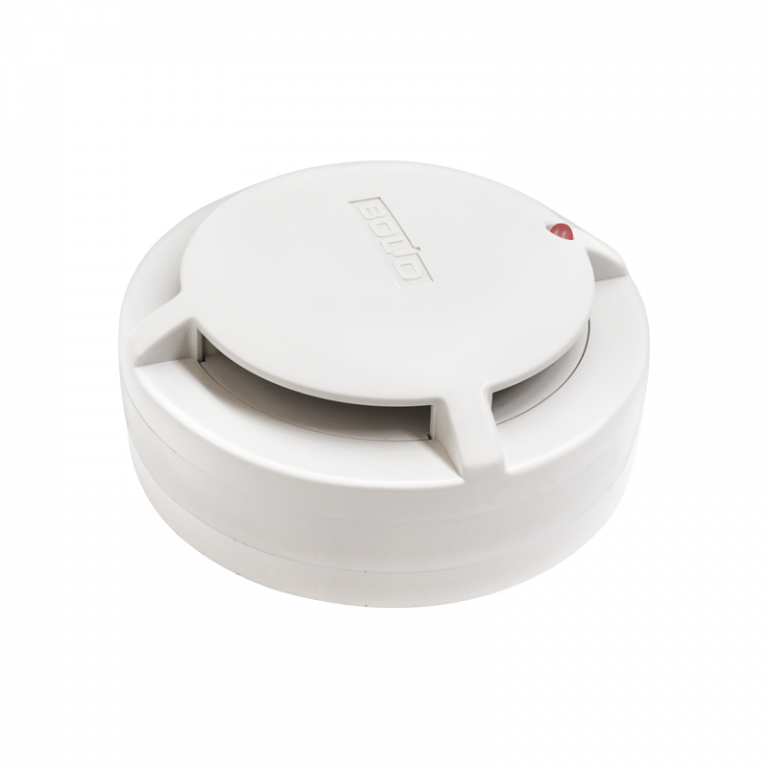

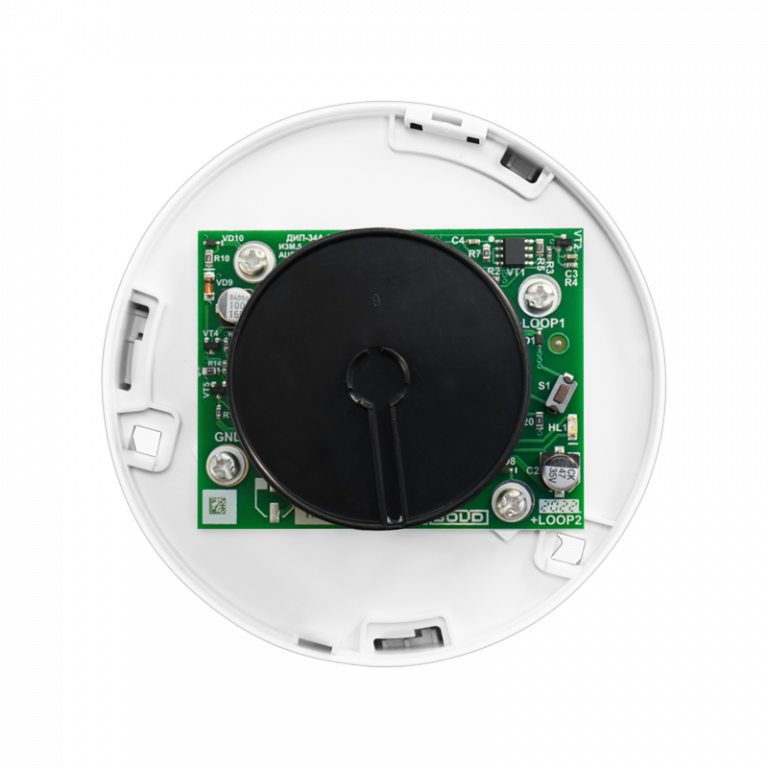

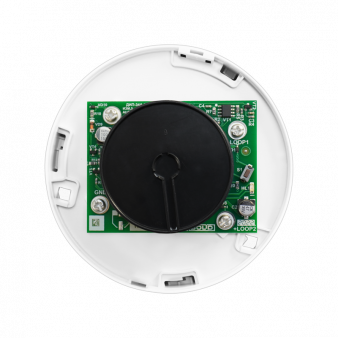

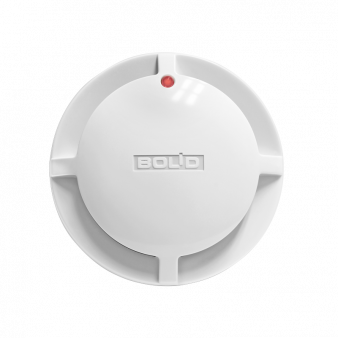

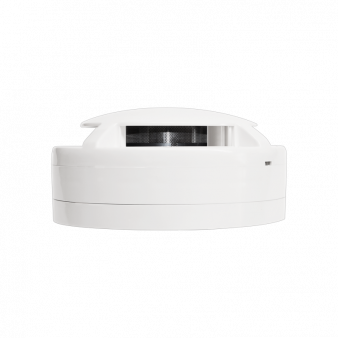

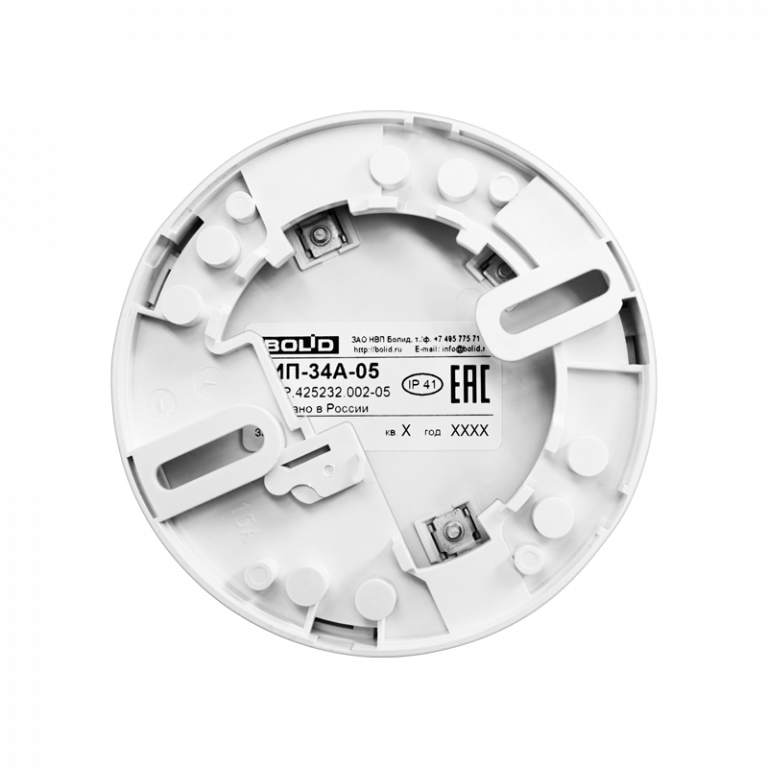

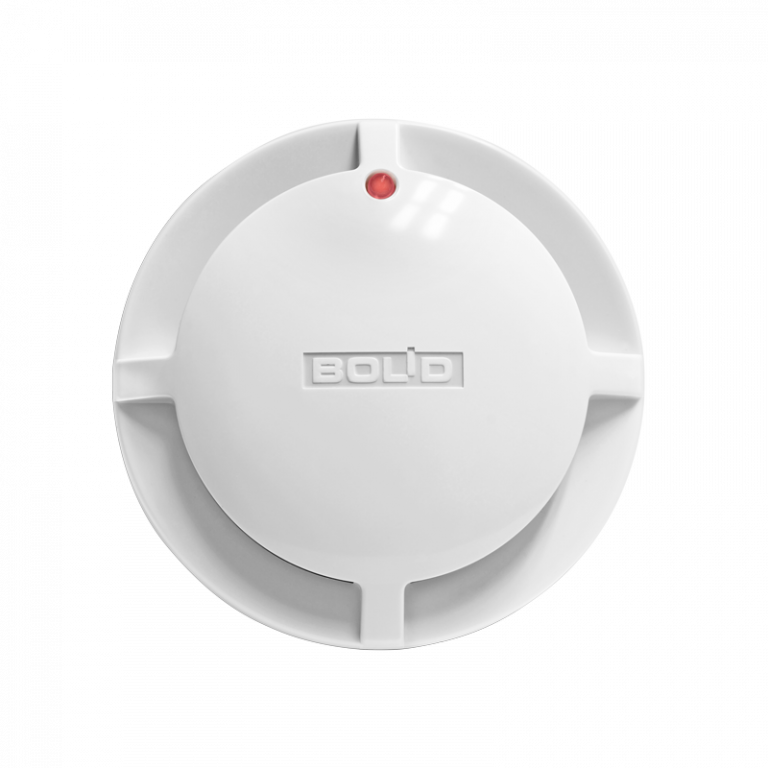

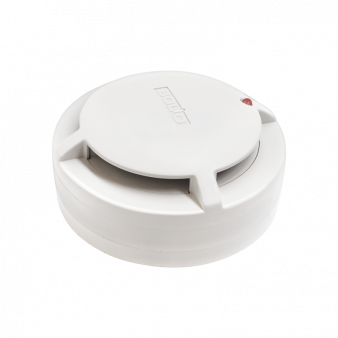

ДИП-34А-05 Болид Дымовой оптико-электронный пожарный извещатель, адресно-аналоговый

Извещатель пожарный дымовой ДИП‑34А‑05

ДИП‑34А‑05 — адресно‑аналоговый оптико‑электронный дымовой пожарный извещатель со встроенным изолятором короткого замыкания и возможностью подключения выносного устройства индикации ВУОС‑31 (без дополнительного резистора). Предназначен для обнаружения загораний в закрытых помещениях и выдаёт шесть состояний: «Пожар», «Запыленность», «Внимание», «Неисправность», «Отключен», «Тест». Работает совместно с контроллерами «С2000‑КДЛ» и «С2000‑КДЛ‑2И» (до 127 извещателей на один контроллер). Адрес сохраняется в энергонезависимой памяти, программирование выполняется утилитой UProg.exe. Совместим с монтажными комплектами МК‑2 и МК‑3 для установки в подвесные потолки.

Преимущества

• Встроенный изолятор короткого замыкания — при замыкании на линии извещатель отключает повреждённый участок, сохраняя работоспособность остальной цепи.
• Подключение выносного устройства индикации ВУОС‑31 без дополнительного резистора — индикация состояния в местах, где сам извещатель скрыт (например, за подвесным потолком или в труднодоступных зонах).
• Проверка работоспособности лазерным тестером как на самом извещателе, так и на выносном устройстве индикации — удобное тестирование без демонтажа.
• Адресно‑аналоговый принцип — передача контроллеру текущего значения концентрации дыма, а не только бинарного сигнала, что обеспечивает раннее обнаружение.
• Предтревожное сообщение «Внимание» — промежуточный статус до формирования тревоги позволяет проверить ситуацию до эвакуации.
• Программная установка уровней задымлённости «день‑ночь» — раздельные пороги для разного времени суток.
• Контроль запыленности и работоспособности — своевременное уведомление о необходимости обслуживания дымовой камеры.
• Сигнал о курении в запрещённых местах — формирование отдельного извещения при характерном профиле табачного дыма.
• Защита от насекомых и крышка от пыли на период ремонта — надёжность дымовой камеры в реальных условиях.
• Совместимость с монтажными комплектами МК‑2 и МК‑3 — гибкая установка в различные типы подвесных потолков.

Основные характеристики

• Тип: адресно‑аналоговый дымовой оптико‑электронный извещатель.
• Совместимость: контроллеры «С2000‑КДЛ», «С2000‑КДЛ‑2И»; до 127 извещателей на линию.
• Чувствительность: 0,05–0,2 дБ/м.
• Инерционность срабатывания: не более 10 с.
• Потребляемый ток: не более 0,6 мА.
• Время технической готовности: не более 60 с.
• Извещения: «Пожар», «Запыленность», «Внимание», «Неисправность», «Отключен», «Тест».
• Встроенный изолятор короткого замыкания: есть.
• Подключение выносного устройства индикации: ВУОС‑31 (без дополнительного резистора).
• Программирование: утилита UProg.exe.
• Рабочий диапазон температур: от −30 до +55 °C.
• Относительная влажность: до 93 % при +40 °C.
• Степень защиты корпуса: IP41.
• Совместимость с монтажными комплектами: МК‑2, МК‑3.
• Габариты (с розеткой): диаметр 100 мм, высота 47 мм.
• Масса: не более 0,2 кг.
• Средний срок службы: 10 лет.

Где может применяться

• Помещения с подвесными потолками: извещатель устанавливается в запотолочном пространстве, а ВУОС‑31 выводится на видимую поверхность — индикация состояния доступна для обходчика и охраны.
• Административные и офисные здания: контроль задымлённости с ранним обнаружением и гибкими порогами «день‑ночь».
• Производственные и складские объекты: мониторинг зон с переменной запыленностью благодаря функции контроля запыленности дымовой камеры.
• Учреждения с запретом на курение: больницы, учебные заведения — извещатель формирует отдельный сигнал о курении.
• Крупные многоэтажные комплексы: системы на 127 извещателей на каждый «С2000‑КДЛ», с изоляцией коротких замыканий прямо в линии.

Важные особенности и ограничения

• Работает только с контроллерами «С2000‑КДЛ» и «С2000‑КДЛ‑2И» — совместимость с приборами других производителей не предусмотрена.
• Программирование адреса и настроек выполняется через UProg.exe — требуется ПК и USB‑программатор.
• Степень защиты IP41 — только для установки внутри помещений; уличная эксплуатация не предусмотрена.
• При минусовых температурах (до −30 °C) работоспособность сохраняется, но запотевание дымовой камеры в условиях высокой влажности может вызвать ложные срабатывания — учитывайте микроклимат при размещении.
• Крышка для защиты от пыли предназначена только для периода строительства и ремонта — перед вводом системы в эксплуатацию её необходимо снять.
• При подключении ВУОС‑31 убедитесь в корректной полярности и целостности линии — расстояние от извещателя до выносного устройства ограничено технической документацией на ВУОС‑31.
• Совместимость с МК‑3 (в отличие от ДИП‑34А‑04, который работает только с МК‑2) расширяет варианты монтажа в разные типы потолочных систем.
