ИО 102-20 Б2П (1) КомплектСтройСервис Извещатель магнитоконтактный, без рукава (Геркон)

Извещатель охранный точечный магнитоконтактный КомплектСтройСервис ИО 102‑20 Б2П (1), для металлических поверхностей, НЗ‑контакты, кабель 600 мм, без защитного рукава

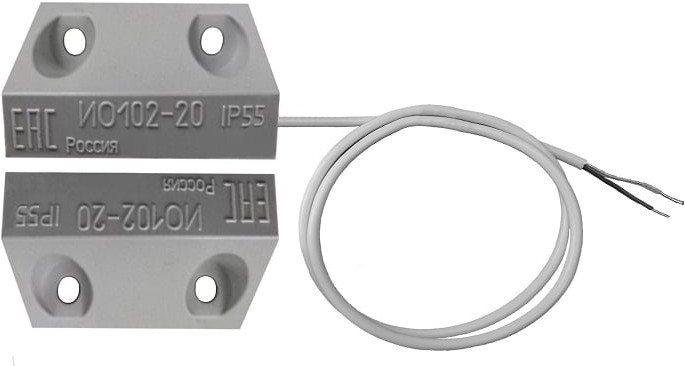

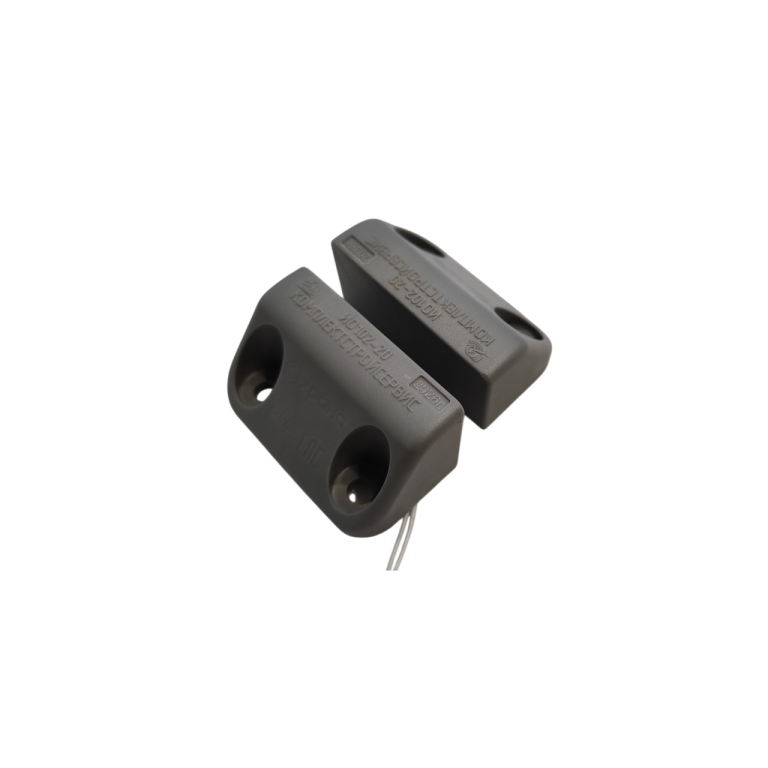

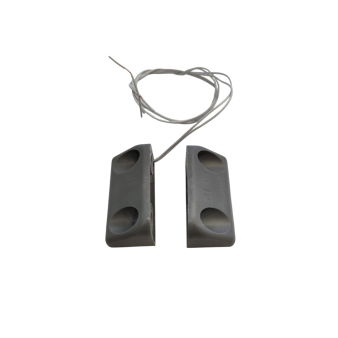

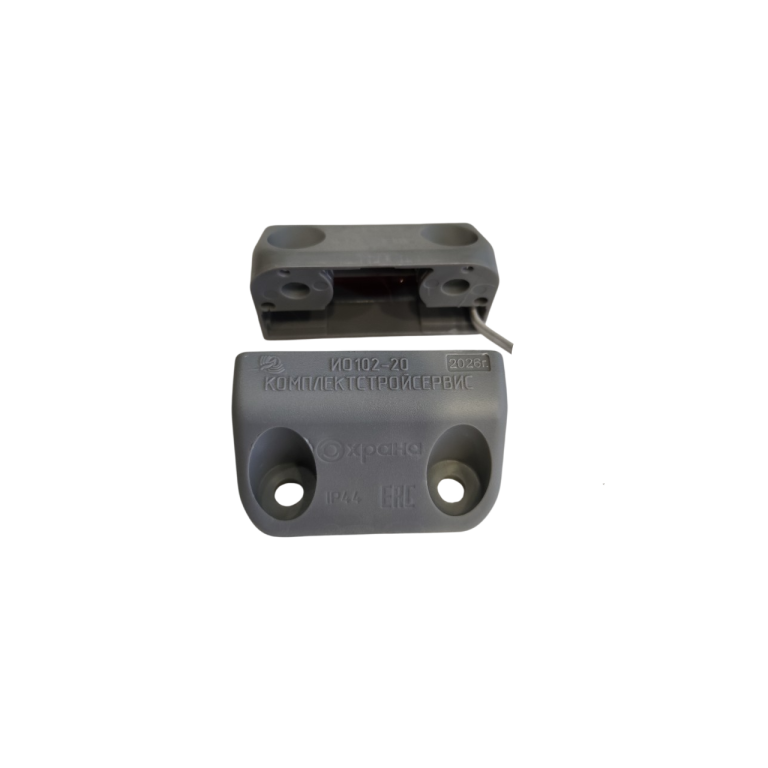

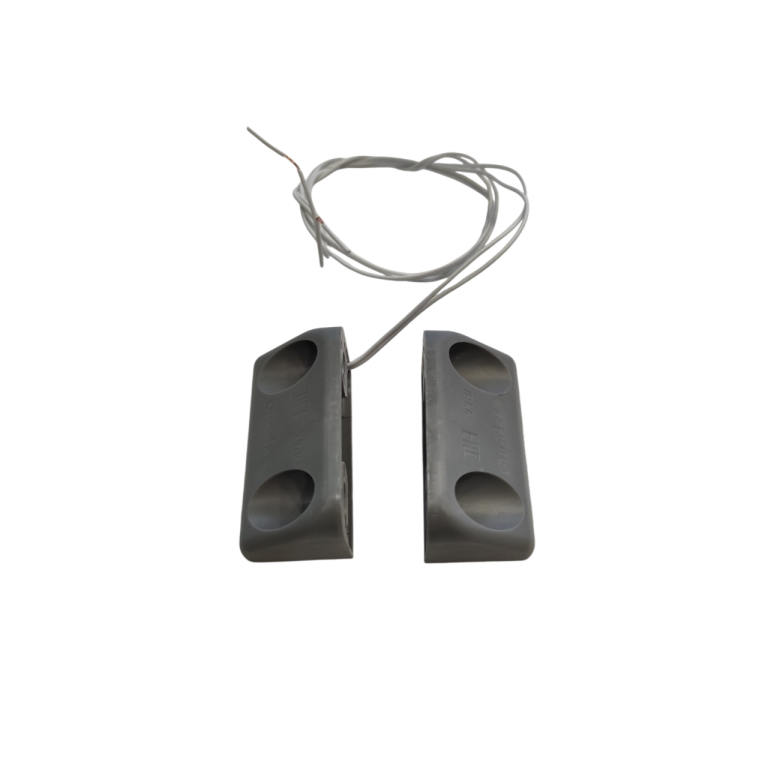

Магнитоконтактный извещатель ИО 102‑20 Б2П (1) от «КомплектСтройСервис» — устройство для блокировки дверей, окон, ворот и других конструктивных элементов на открывание или смещение. Предназначен для установки на металлические поверхности. При тревоге контакты размыкаются (тип — нормально замкнутые). Работает в широком температурном диапазоне от −50 до +50 °C, степень защиты IP44 позволяет применять его в неотапливаемых помещениях и под навесом. Комплект состоит из геркона и магнита в пластиковых корпусах, соединённых кабелем длиной 600 мм. Габариты каждого блока — 53×30×30 мм, масса — 0,155 кг.

Основные характеристики

Назначение и принцип работы

• Тип: охранный точечный магнитоконтактный извещатель.
• Применение: металлические поверхности (двери, ворота, люки, шкафы и т. п.).
• Принцип срабатывания: размыкание контактов при удалении магнита от геркона.
• Тип контактов: нормально замкнутые (НЗ).

Рабочие расстояния

• Контакты замкнуты при расстоянии менее 30 мм.
• Контакты разомкнуты (тревога) при расстоянии более 65 мм.

Электрические параметры

• Максимальное коммутируемое напряжение: 50 В.
• Максимальный коммутируемый ток: 50 мА.
• Максимальная коммутируемая мощность: 10 Вт.

Конструкция и подключение

• Исполнение: накладной монтаж.
• Материал корпуса: пластик (геркон и магнит).

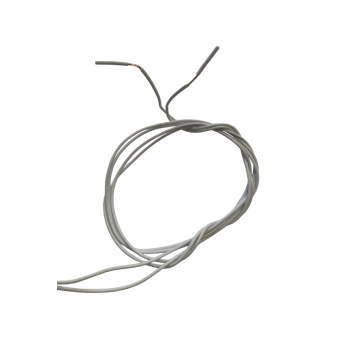

• Длина кабеля: 600 мм (без защитного рукава).
• Габариты блока (геркон или магнит): 53×30×30 мм.
• Масса: не более 0,15 кг.

Условия эксплуатации

• Степень защиты: IP44 (от брызг воды и твёрдых частиц).
• Диапазон рабочих температур: −50…+50 °C.
• Назначение: внутри помещений, под навесом, в неотапливаемых боксах; не для прямого воздействия осадков без дополнительной защиты.

Преимущества

• Работа на металлических поверхностях — конструкция оптимизирована для монтажа на стальные двери, ворота, шкафы, где обычные герконы могут некорректно срабатывать из‑за экранирования.
• Широкий температурный диапазон — подходит для холодных складов, гаражей, уличных шкафов, бытовок, где температура опускается ниже нуля.
• НЗ‑контакты — стандарт для большинства приёмно‑контрольных приборов: тревога фиксируется при разрыве шлейфа, что соответствует типовой логике охранных систем.
• Компактные габариты — небольшие корпуса 53×30×30 мм не портят внешний вид двери и легко скрываются при монтаже.
• Умеренные электрические параметры — 50 В/50 мА/10 Вт достаточно для стандартных шлейфов сигнализации; при этом исключается риск пробоя контактов при типичных напряжениях 12–24 В.
• Простота установки — накладной монтаж, кабель 600 мм даёт запас для разводки без удлинителей.

Где может применяться

• Металлические входные двери и калитки — контроль открывания с выдачей сигнала тревоги на приёмно‑контрольный прибор.
• Ворота гаражей, ангаров, складов — блокировка на открывание, в том числе в неотапливаемых объектах.
• Технические шкафы, щитовые, серверные — защита от несанкционированного доступа.
• Контейнеры, бытовки, вагончики — охрана в условиях низких температур и перепадов влажности.
• Системы с централизованным мониторингом — в составе шлейфов на объектах ЖКХ, промышленных и коммерческих зданий.

Важные особенности и ограничения

• Кабель без защитного рукава — при открытой прокладке в местах с риском механических повреждений или воздействия влаги кабель желательно дополнительно защитить гофрой или кабель‑каналом.
• Расстояния срабатывания указаны для металлических оснований — на неметаллических (дерево, пластик) расстояния могут отличаться; при проектировании учитывайте этот фактор.
• Ограничение по току и напряжению — нельзя подключать напрямую мощные нагрузки (сирены, замки, реле с катушками большого тока); извещатель рассчитан на коммутацию сигнального шлейфа.
• IP44 — не для улицы под открытым небом — допускается установка под козырьком или в шкафу; при прямом воздействии осадков нужна дополнительная герметизация мест ввода кабеля.
• Требуется точная юстировка — для стабильной работы важно выставить расстояние между магнитом и герконом в пределах 30–65 мм и обеспечить параллельность поверхностей.
• Не подходит для высокоскоростных автоматических ворот — механическое смещение магнита должно быть плавным; резкие удары могут повредить корпус или геркон.
