С2000-СП2 Болид Блок сигнально-пусковой адресный

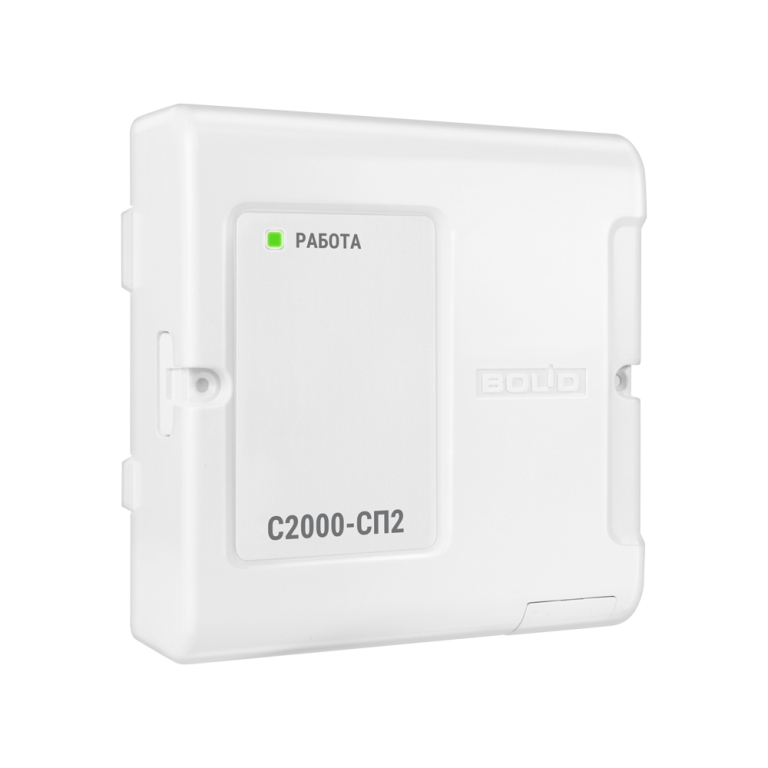

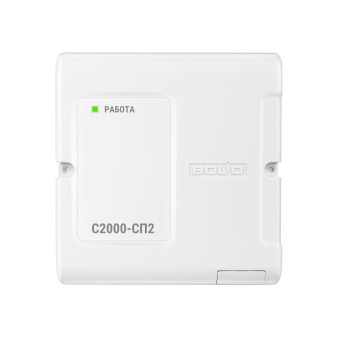

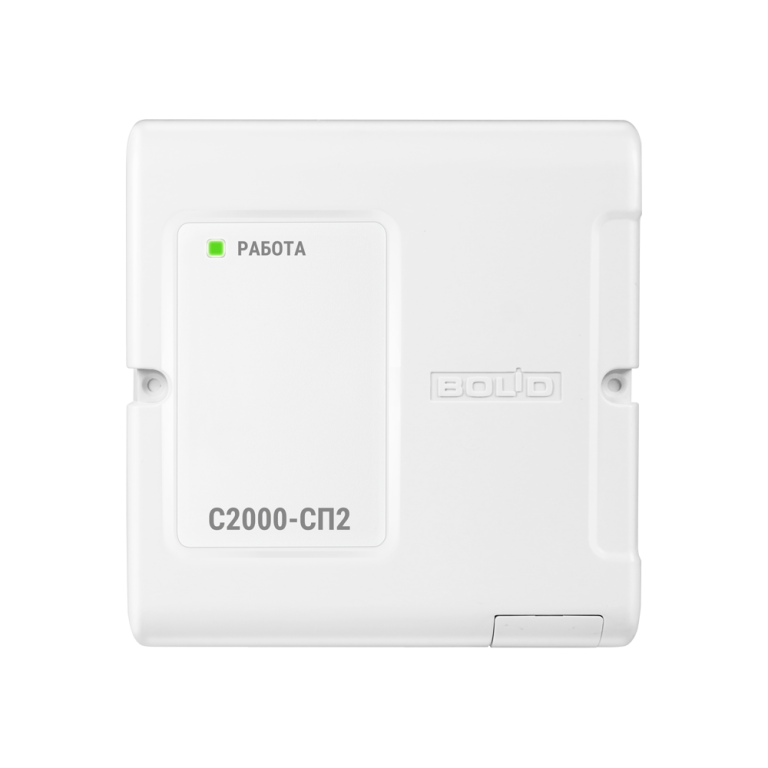

Блок сигнально‑пусковой адресный С2000‑СП2

С2000‑СП2 — адресный сигнально‑пусковой блок с двумя релейными выходами на переключаемых контактах. Питание осуществляется непосредственно от двухпроводной линии связи (ДПЛС), работает совместно с контроллерами «С2000‑КДЛ» и «С2000‑КДЛ‑2И» (до 64 блоков на один контроллер). Управление реле выполняется от пульта «С2000/С2000М» или АРМ «Орион Про» по программируемой логике, что позволяет использовать блок для коммутации световых и звуковых оповещателей, электромагнитных замков и других исполнительных устройств. Блок поддерживает опциональное использование одного или двух реле с занятием одного или двух адресов соответственно, оснащён датчиком вскрытия корпуса и световой индикацией состояния. Программирование выполняется утилитой UProg.exe.

Преимущества

• Питание по ДПЛС — отдельный источник питания не требуется, блок получает энергию прямо от линии связи.
• Программируемая логика управления реле — гибкая настройка сценариев срабатывания под конкретные задачи объекта.
• Два независимых реле на переключаемых контактах — управление двумя исполнительными устройствами с одного модуля.
• Опциональное адресование: одно или два адреса — при использовании одного реле экономится адресное пространство системы.
• Контроль вскрытия корпуса (микропереключатель) — защита от несанкционированного доступа к монтажу и коммутации.
• До 64 блоков на один «С2000‑КДЛ» — масштабируемость для средних и крупных объектов.
• Крепление на DIN‑рейку или настенный навесной монтаж — универсальность размещения в щитах и шкафах автоматики.

Основные характеристики

• Тип: адресный сигнально‑пусковой блок.
• Совместимость: «С2000‑КДЛ», «С2000‑КДЛ‑2И»; до 64 блоков на контроллер.
• Питание: от двухпроводной линии связи (ДПЛС).

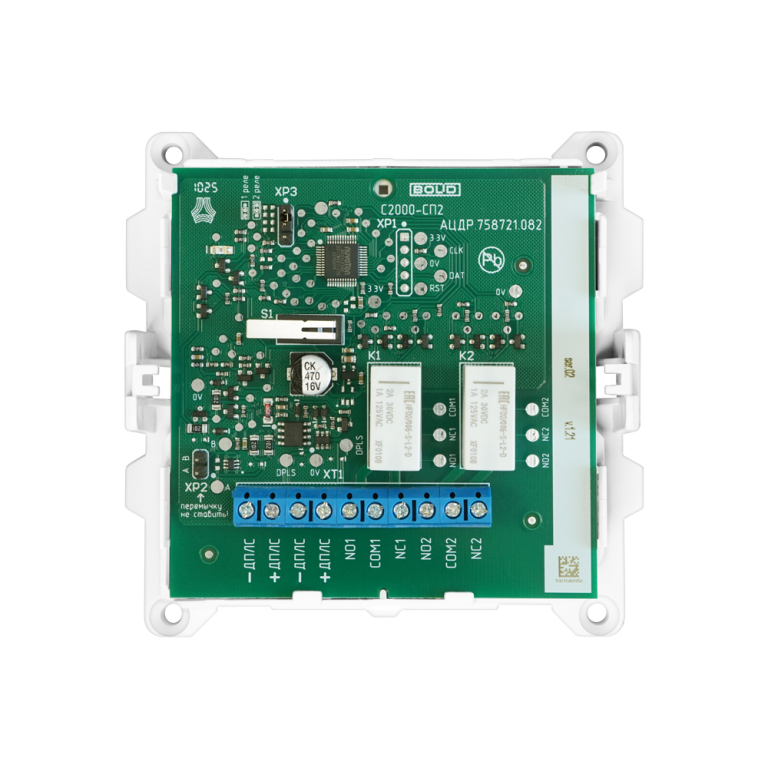

• Количество выходов: 2 релейных с переключаемыми контактами.
• Максимальный коммутируемый ток одного реле: 2 А.
• Максимальное коммутируемое напряжение: 100 В.
• Максимальная коммутируемая мощность каждого реле: 30 ВА.
• Потребляемый ток: не более 1 мА.
• Датчик вскрытия корпуса: микропереключатель.
• Время технической готовности: не более 15 с.
• Рабочий диапазон температур: от −30 до +55 °C.
• Относительная влажность: до 93 % при +40 °C.
• Степень защиты корпуса: IP20.
• Габариты: 106 × 109 × 42 мм.
• Масса: не более 0,2 кг.
• Средний срок службы: 10 лет.
• Программирование: UProg.exe.

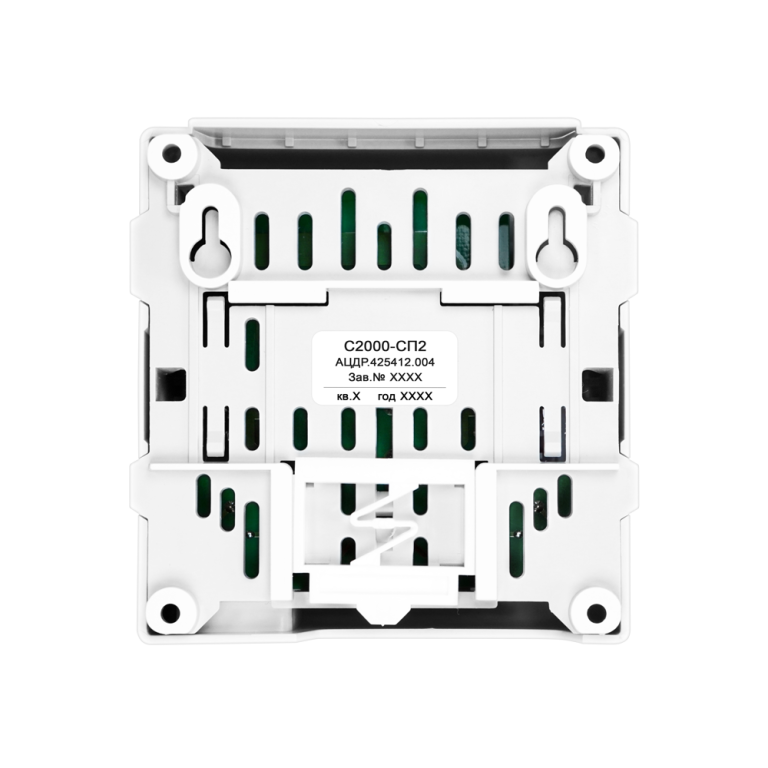

• Тип монтажа: настенный навесной или на DIN‑рейку.

Где может применяться

• Системы пожарной сигнализации и оповещения: управление световыми табло «ВЫХОД», звуковыми оповещателями, речевыми системами по программируемой логике.
• Системы контроля доступа: управление электромагнитными замками, турникетами, шлагбаумами по сигналам от пульта или АРМ «Орион Про».
• Системы пожаротушения и дымоудаления: запуск исполнительных механизмов, клапанов, вентиляторов по сценарию пожарной автоматики.
• Системы автоматики зданий: управление освещением, отоплением, лифтовым оборудованием по событиям системы «Орион Про».
• Объекты с распределённой инфраструктурой: установка в слаботочных щитах на DIN‑рейку, адресное управление с центрального пульта.

Важные особенности и ограничения

• Степень защиты IP20 — только для установки внутри закрытых щитов и шкафов; уличное применение без дополнительного бокса не предусмотрено.
• Максимальный коммутируемый ток 2 А при мощности до 30 ВА — для мощных нагрузок (например, групп сирен) может потребоваться промежуточное реле большей мощности.
• Максимальное коммутируемое напряжение 100 В — блок не подходит для коммутации цепей 220 В; для этого используются другие устройства линейки (например, УК‑ВК).
• Питание от ДПЛС — при большом количестве блоков и других устройств в линии учитывайте суммарное энергопотребление и ёмкость контроллера.
• До 64 блоков на один «С2000‑КДЛ» — при необходимости большего количества используйте дополнительные контроллеры.
• Программирование через UProg.exe — требуется ПК и USB‑программатор до монтажа на объекте; при изменении логики на действующей системе может потребоваться перепрограммирование с временным отключением блока.
• При коммутации индуктивных нагрузок (замки, клапаны) рекомендуется использовать искрогасящие цепи для продления ресурса контактов реле.
