С2000М исп.02 Болид Пульт контроля и управления охранно-пожарный

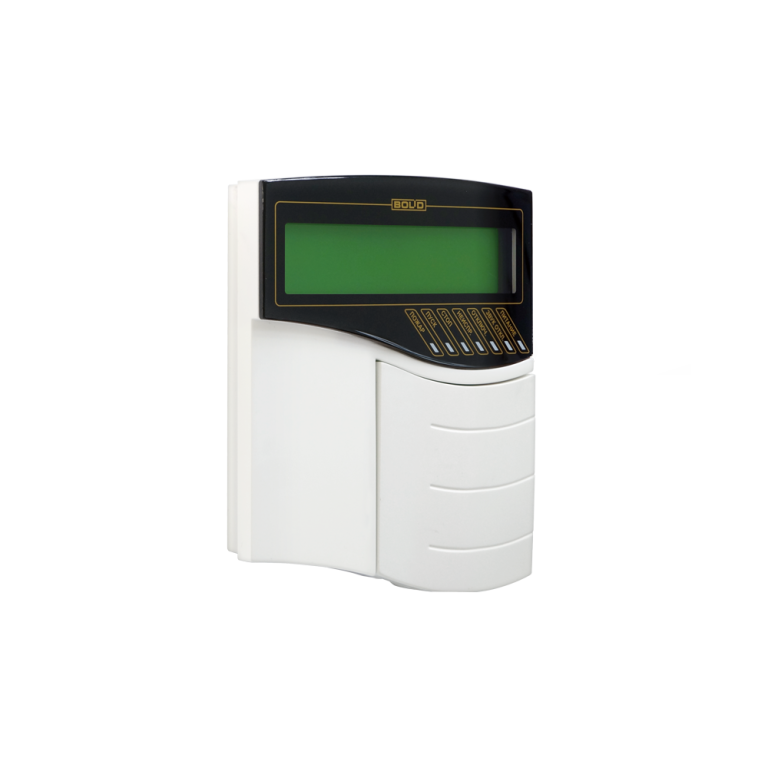

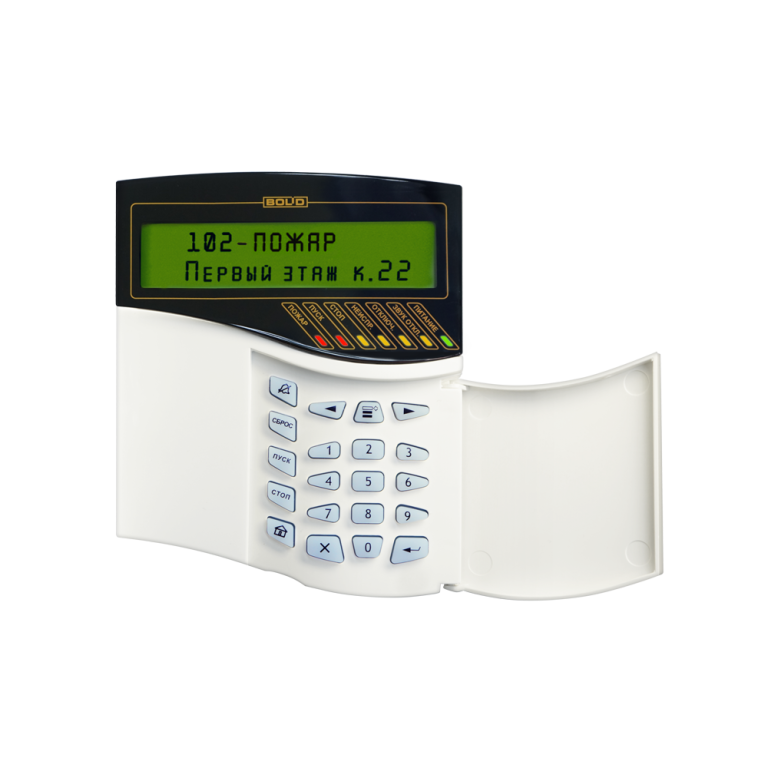

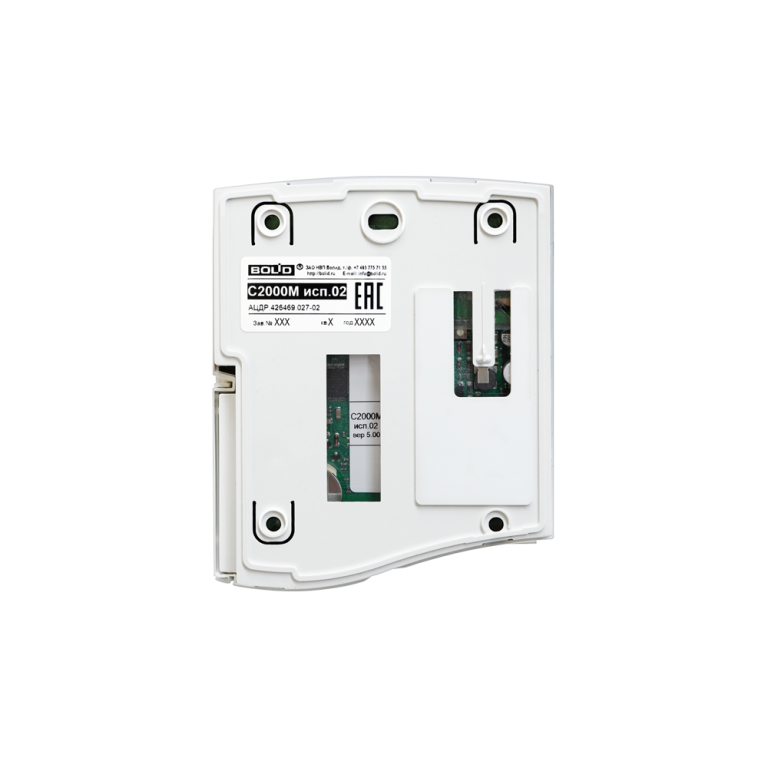

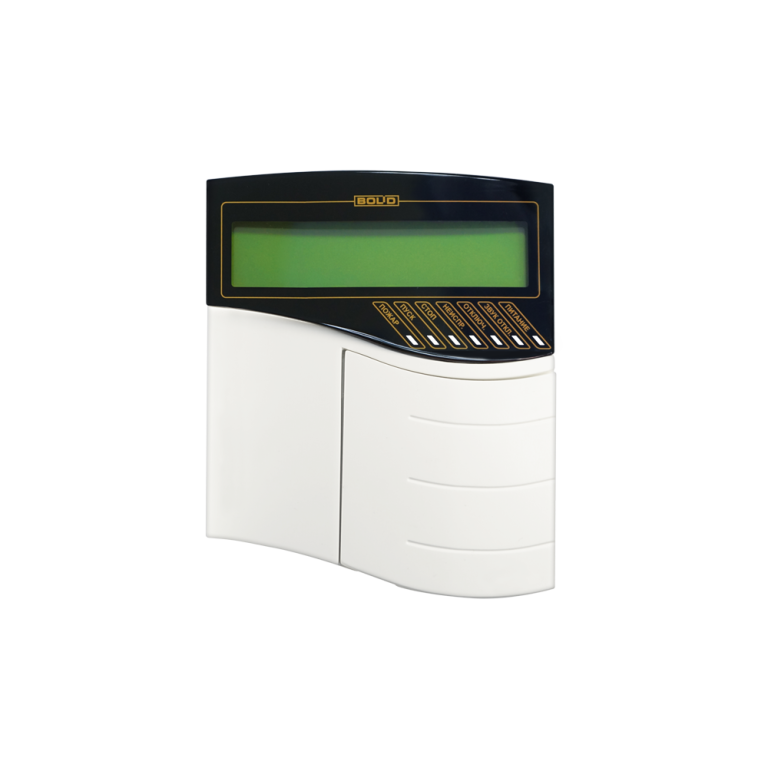

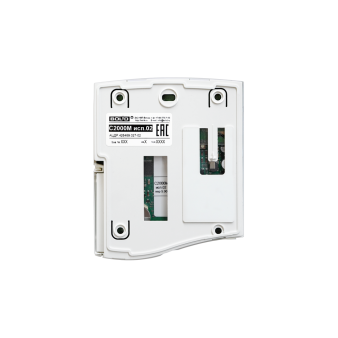

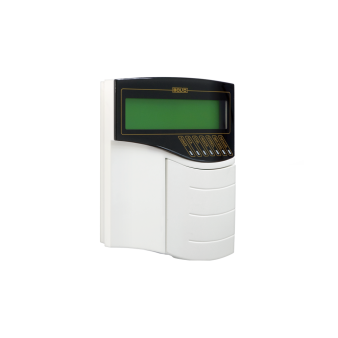

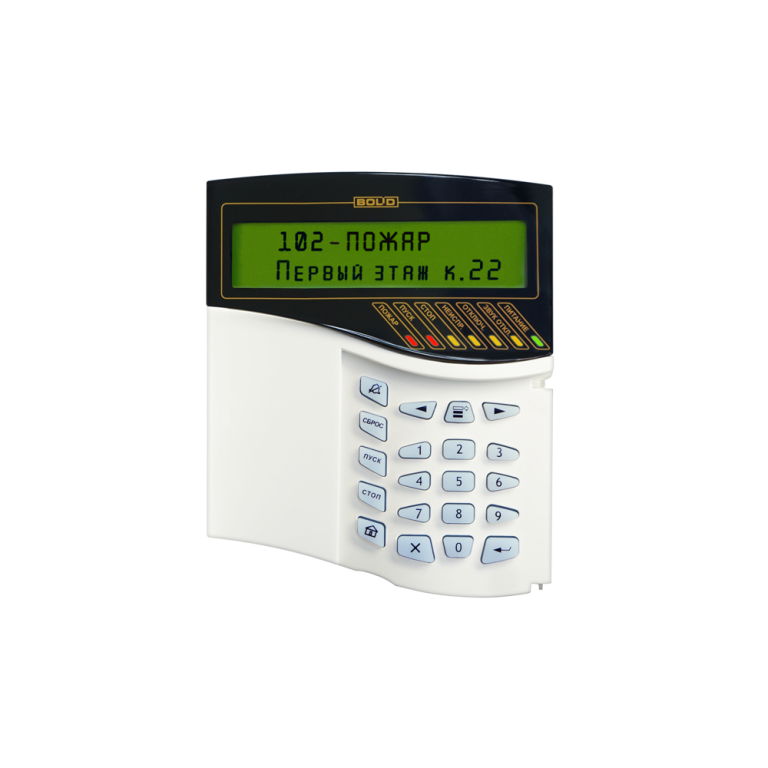

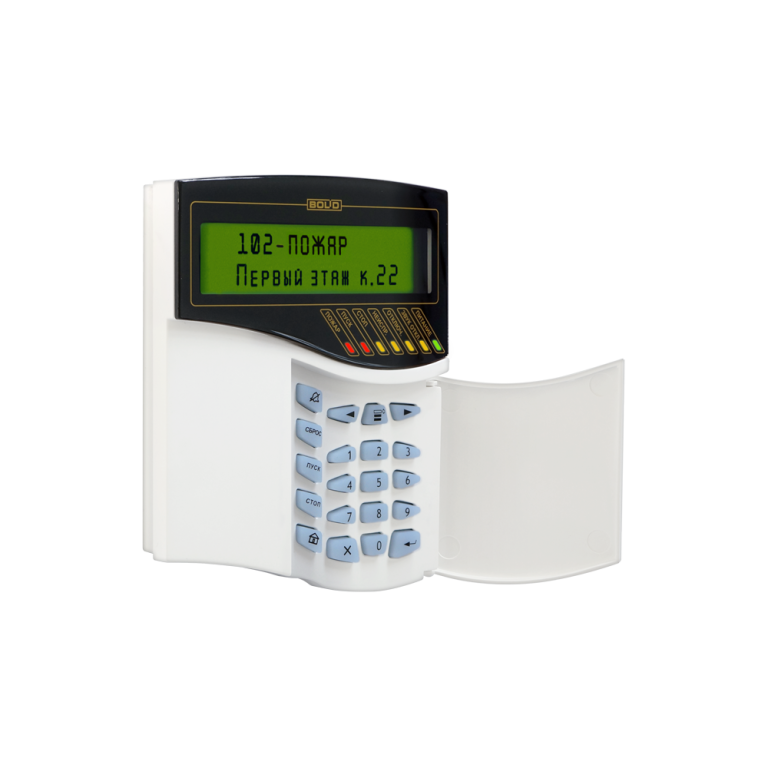

Пульт контроля и управления охранно‑пожарный С2000М исп.02

С2000М исп.02 — пульт контроля и управления охранно‑пожарный, центральное устройство в составе интегрированной системы безопасности «Орион». В сочетании с подключаемыми блоками по интерфейсу RS‑485 образует блочно‑модульный прибор, способный выполнять функции приёмно‑контрольного охранно‑пожарного устройства, управления оповещением (световым, звуковым, речевым), пожаротушением (газовым, порошковым, аэрозольным, водяным), противодымной защитой и инженерными системами здания. Исполнение 02 отличается от базового наличием второго интерфейса RS‑485 для резервирования линии связи и отсутствием интерфейса RS‑232. Пульт поддерживает до 127 подключаемых блоков, до 511 разделов, журнал событий на 32 000 записей и подключение к АРМ «Орион Про». Конфигурирование — программа Pprog.exe.

Преимущества

• Резервированная линия связи RS‑485 — при обрыве или замыкании основного кабеля связь с блоками сохраняется по резервной линии; второй интерфейс RS‑485 обеспечивает повышенную отказоустойчивость системы.
• Универсальность блочно‑модульной архитектуры — один пульт заменяет целый класс специализированных приборов: от охранно‑пожарного приёмно‑контрольного до пульта управления пожаротушением и оповещением.
• Масштабируемость — до 127 блоков, 2048 контролируемых элементов, 511 разделов, 256 программных выходов и 255 сценариев управления; система наращивается по мере роста объекта.
• Автоматическое и ручное управление противопожарными системами — запуск и останов светового, звукового и речевого оповещения, противодымной защиты, приборов пожаротушения «С2000‑АСПТ» и «Поток‑3Н» с гибкой логикой по сценариям.
• Журнал на 32 000 событий — подробная хронология с возможностью просмотра на экране пульта и на ПК.
• Подключение к АРМ «Орион Про» — расширение возможностей мониторинга и управления с графическими планами объектов, картотекой пользователей и централизованной конфигурацией.
• Передача извещений на пульт охраны — через коммуникационные блоки «С2000‑ИТ», «УО‑4С», «С2000‑PGE», «С2000‑ПП», а также по радиоканалу через передатчики ATS100 (LARS) и RS‑202TD («Риф Стринг 202» / «LONTA 202»).
• Два входа питания — резервирование источника для непрерывной работы.
• Часы реального времени с автономным питанием до 5 лет (CR2032) — корректная временная метка событий при перебоях питания.

Основные характеристики

• Совместимость: блоки ИСО «Орион», АРМ «Орион Про».
• Линии связи: 2 × RS‑485 (основная и резервная), длина каждой — до 3000 м.
• Линия связи для подключения компьютера: RS‑485, до 1200 м (недоступна при использовании резервированной линии с блоками).
• Количество подключаемых блоков: не более 127.
• Количество контролируемых элементов: не более 2048.
• Количество разделов: не более 511.
• Количество групп разделов: не более 128.
• Количество выходов (стандартные программы): не более 256.
• Количество элементов, управляемых сценарием: не более 255.
• Количество сценариев управления: не более 255.
• Количество кодов пользователей: не более 2047.
• Объём журнала событий: не менее 32 000.
• Индикатор: ЖКИ, 2 строки × 16 символов.
• Звуковая сигнализация: встроенный сигнализатор.
• Напряжение питания: 10,2–28,4 В постоянного тока.
• Количество входов питания: 2.
• Ток потребления:
  • дежурный режим: 60 мА (12 В), 35 мА (24 В);
  • тревожный режим: 120 мА (12 В), 65 мА (24 В).
• Питание часов реального времени: CR2032, до 5 лет.
• Степень защиты: IP30 (при креплении на стену).
• Рабочий диапазон температур: от −10 до +55 °C.
• Относительная влажность: до 93 % при +40 °C.
• Средняя наработка на отказ: не менее 80 000 ч.
• Вероятность безотказной работы за 1000 ч: 0,98758.
• Габариты: 140 × 114 × 25 мм.
• Масса: не более 0,3 кг.
• Средний срок службы: 10 лет.
• Тип подключения: клеммная колодка под винт, провод 0,2–1,5 мм².
• Способ монтажа: настенный навесной.
• Конфигурирование: программа Pprog.exe.

Где может применяться

• Посты охраны и комнаты дежурного персонала — центральный пульт управления охранной и пожарной сигнализацией с индикацией состояний и ручным управлением.
• Системы пожаротушения — управление газовыми, порошковыми, аэрозольными и водяными установками через блоки «С2000‑ПТ» и «Поток‑БКИ»: ручной пуск/останов, приостановка задержки, выбор автоматического или ручного режима.
• Системы оповещения и эвакуации — автоматический и ручной запуск световых, звуковых и речевых оповещателей, интеграция с приборами серии «Рупор».
• Системы противодымной защиты — автоматическое управление клапанами дымоудаления и подпора воздуха по сценарию пожарной автоматики.
• Инженерные системы здания — отключение вентиляции, управление лифтами, освещением и другими системами, участвующими в обеспечении пожарной безопасности.
• Объекты с резервированием связи — исполнение 02 с двумя линиями RS‑485 подходит для критических объектов, где обрыв линии связи недопустим (банковские хранилища, дата‑центры, объекты повышенной опасности).
• Интеграция с пультами централизованной охраны — передача извещений через коммуникационные блоки и радиопередатчики.

Важные особенности и ограничения

• Степень защиты IP30 — только для установки внутри сухих отапливаемых помещений; уличное применение не предусмотрено.
• Рабочий диапазон температур от −10 °C — в неотапливаемых помещениях с более низкими температурами пульт работать не будет; в этом случае размещайте его в отапливаемом шкафу или используйте термокожух.
• Второй интерфейс RS‑485 и отсутствие RS‑232 — при одновременном использовании резервированной линии связи с блоками и подключения к компьютеру по RS‑485 компьютер подключается к той же линии; для подключения ПК по RS‑232 используйте базовое исполнение С2000М.
• Длина линии связи до 3000 м — справедлива для витой пары соответствующего сечения при соблюдении топологии «шина» без звёзд; при большем количестве устройств и длине линии учитывайте затухание сигнала и используйте повторители при необходимости.
• Пульт не является самостоятельным прибором — все функции приёмно‑контрольного устройства, управления оповещением и пожаротушением реализуются совместно с подключаемыми блоками ИСО «Орион».
• Конфигурирование через Pprog.exe — требуется ПК и программатор; настройку рекомендуется выполнять до монтажа, а при изменении конфигурации на действующем объекте учитывайте время простоя.
• Журнал на 32 000 событий при интенсивной эксплуатации заполняется за несколько месяцев — регулярно выгружайте архив на ПК во избежание потери данных.
