БРИЗ исп.03 Болид Блок разветвительно-изолирующий, встраиваемый

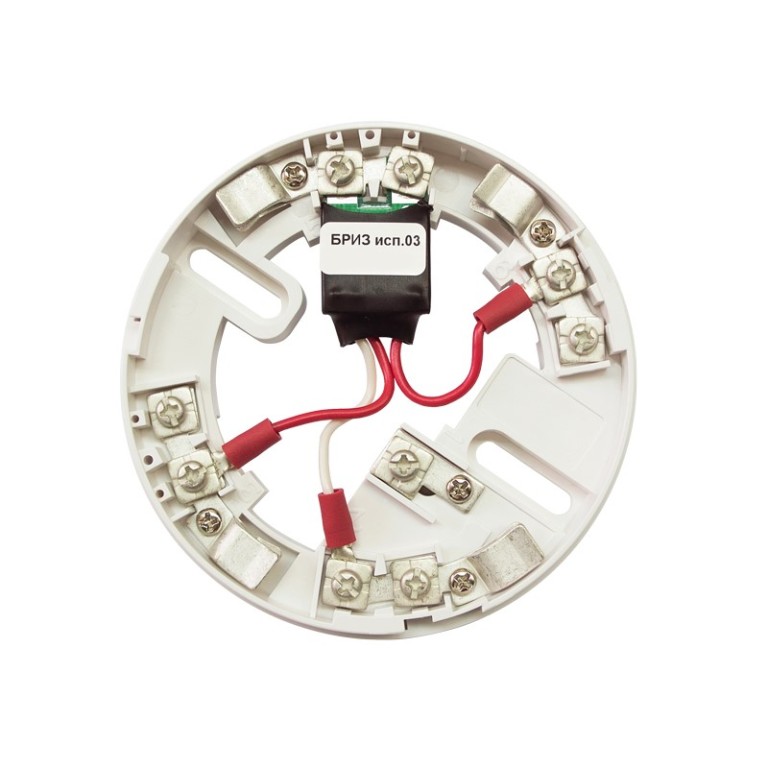

Блок разветвительно‑изолирующий БРИЗ исп.03

БРИЗ исп.03 — блок разветвительно‑изолирующий для двухпроводной линии связи (ДПЛС) контроллеров «С2000‑КДЛ» и «С2000‑КДЛ‑2И». Автоматически изолирует короткозамкнутые участки линии и восстанавливает работу после устранения замыкания. Устанавливается в разрыв линии, не требует программирования и не занимает адреса. Ключевое отличие исп.03 — конструктивное исполнение в виде базы (розетки) адресных извещателей «ДИП‑34А‑03» и «С2000‑ИП‑03» с защитой от неправильной установки. Поддерживает топологии «кольцо», «дерево» и смешанные, позволяет создавать ответвления с отключением ветви при замыкании. До 40 блоков в линии без расчётов, максимум до 127 по методике из этикетки.

Преимущества

• Исполнение в виде базы извещателей — устанавливается вместо стандартной розетки «ДИП‑34А‑03» или «С2000‑ИП‑03», объединяет функции разветвления и изоляции в одном корпусе без дополнительного монтажа.
• Защита от неправильной установки извещателя — однозначная посадка в розетку исключает ошибочное подключение.
• Автоматическое изолирование короткозамкнутых участков — оставшаяся часть ДПЛС продолжает работать без потери функциональности.
• Создание ответвлений с защитой — при коротком замыкании в ветви отключается только она, остальная линия работает штатно.
• Не занимает адреса и не требует программирования — устанавливается в разрыв линии и готов к работе сразу.
• Минимальное потребление — 40 мкА, практически не нагружает линию.
• Быстрое срабатывание — не более 200 мс, короткое замыкание локализуется практически мгновенно.
• Совместимость с существующими системами на базе «С2000‑КДЛ» — можно дооборудовать уже эксплуатируемые линии без замены оборудования.

Основные характеристики

• Исполнение: исп.03 (в виде базы извещателей «ДИП‑34А‑03» и «С2000‑ИП‑03»).
• Совместимость: контроллеры «С2000‑КДЛ», «С2000‑КДЛ‑2И».
• Количество блоков в ДПЛС: до 40 без расчётов, до 127 по методике.
• Потребляемый ток: не более 40 мкА.
• Время срабатывания: не более 200 мс.
• Рабочий диапазон температур: от −30 до +55 °C.
• Относительная влажность: до 93 % при +40 °C.
• Степень защиты корпуса: IP20.
• Габариты: диаметр 100 мм, высота 16 мм.
• Масса: не более 0,1 кг.
• Средний срок службы: 10 лет.
• Программирование: не требуется.
• Тип монтажа: настенный навесной.

Где может применяться

• Адресные системы пожарной сигнализации на базе «С2000‑КДЛ» с извещателями «ДИП‑34А‑03» и «С2000‑ИП‑03» — блок устанавливается непосредственно в розетку извещателя, совмещая функции базы и изолятора.
• Объекты с кольцевой топологией ДПЛС — при замыкании блок отсекает повреждённый участок, сохраняя связь с остальными извещателями.
• Распределённые системы с разветвлённой кабельной структурой (дерево, смешанная) — отключение отдельной ветви при неисправности без остановки всей линии.
• Дооборудование существующих систем — блок включается в уже проложенные линии без изменения адресации и конфигурации.
• Помещения с подвесными потолками — компактное исполнение в виде базы позволяет установить блок в запотолочном пространстве вместе с извещателем.

Важные особенности и ограничения

• Степень защиты IP20 — только для установки внутри помещений в закрытых коробках или за подвесным потолком; уличное применение не предусмотрено.
• Совместим только с извещателями «ДИП‑34А‑03» и «С2000‑ИП‑03» — исполнение в виде розетки рассчитано на габариты и контактную группу именно этих моделей; установка других извещателей невозможна.
• При количестве блоков более 40 требуется расчёт по методике из этикетки — превышение без расчёта может привести к нестабильной работе линии.
• Блок не является адресным устройством — не передаёт извещений и не отображается в ПО мониторинга; его функция чисто коммутационная.
• Автоматическое восстановление после снятия короткого замыкания — если неисправность не устранена, блок повторно изолирует участок.
