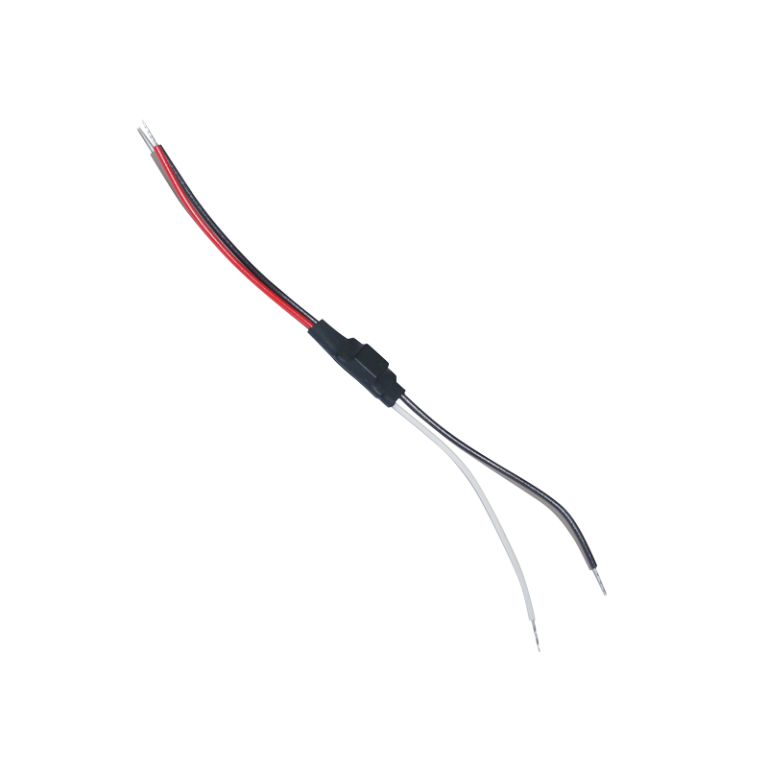

МПН Болид Модуль подключения нагрузки

МПН Болид — Модуль подключения нагрузки

МПН — модуль подключения нагрузки, предназначенный для подключения к контролируемым выходам пожарных приборов и блоков управления различных исполнительных устройств: звуковых и световых оповещателей, противопожарных модулей, электромагнитных клапанов, промежуточных реле и иных нагрузок. Модуль коммутирует напряжение до 50 В и ток нагрузки до 2,5 А, обеспечивает контроль линии с током до 0,1 А и готов к работе через 3 секунды после подачи питания. Компактные габариты (22,3 × 8,5 × 5,5 мм) и масса всего 5 граммов позволяют размещать модуль непосредственно внутри корпусов приборов или монтажных коробок.

Преимущества

• Контроль линии подключения — модуль отслеживает целостность цепи нагрузки (ток контроля до 0,1 А), что соответствует требованиям нормативной документации к пожарным системам.
• Высокая коммутационная способность — до 2,5 А при напряжении до 50 В, хватает для большинства типовых оповещателей и исполнительных устройств.
• Мгновенная готовность — время технической готовности всего 3 секунды.
• Ультракомпактный размер (22,3 × 8,5 × 5,5 мм, 5 г) — можно установить в ограниченном пространстве, внутри монтажных коробок или на базах приборов.
• Широкий температурный диапазон (от −30 до +55 °C) — пригоден для неотапливаемых помещений и технических зон.
• Длительный срок службы — средняя наработка на отказ 80 000 часов, вероятность безотказной работы 0,98758 за 1000 часов, средний срок службы 10 лет.
• Круглосуточный режим работы — рассчитан на непрерывную эксплуатацию.

Основные характеристики

• Максимальное рабочее напряжение: 50 В.
• Максимальный ток нагрузки: не более 2,5 А.
• Максимальный ток контроля: не более 0,1 А.
• Время технической готовности: 3 с.
• Сечение проводов для подключения: 0,2 мм².
• Длина проводов: 63 мм.
• Степень защиты: IP30.
• Вибрационные нагрузки: 1–35 Гц, ускорение до 0,5 g.
• Рабочая температура: от −30 до +55 °C.
• Относительная влажность: не более 93 % при +40 °C.
• Масса: не более 0,005 кг.
• Габариты: 22,3 × 8,5 × 5,5 мм.
• Режим работы: круглосуточно.
• Средняя наработка на отказ: 80 000 ч.
• Вероятность безотказной работы за 1000 ч: 0,98758.
• Средний срок службы: 10 лет.

Где может применяться

• Пожарная сигнализация: подключение звуковых и световых оповещателей к контролируемым выходам приборов приёмно‑контрольных.
• Системы оповещения и управления эвакуацией: коммутация речевых оповещателей и табло «ВЫХОД».
• Противопожарная автоматика: управление электромагнитными клапанами, модулями порошкового и газового пожаротушения.
• Системы дымоудаления и подпора воздуха: подключение промежуточных реле для управления исполнительными механизмами.
• Охранные системы: коммутация сирен, мигающих ламп и других сигнальных устройств с контролем линии.

Важные особенности и ограничения

• Степень защиты IP30 — только для установки внутри помещений в закрытых шкафах, коробках или корпусах приборов; уличное применение не предусмотрено.
• Максимальный ток нагрузки 2,5 А — при подключении мощных оповещателей или группы устройств проверяйте суммарное потребление, не превышайте номинал.
• Сечение подключаемых проводов 0,2 мм² — для больших линий с нагрузками близко к максимуму может потребоваться переход на провод большего сечения через клеммник.
• Модуль не является самостоятельным устройством — работает только в составе приборов и систем, к контролируемым выходам которых подключается.
• Длина встроенных проводов 63 мм — при монтаже в просторном щите могут потребоваться дополнительные клеммники или WAGO для наращивания линии.
