УК-ВК исп.13 Болид Устройство коммутационное

Устройство коммутационное УК‑ВК исп.13

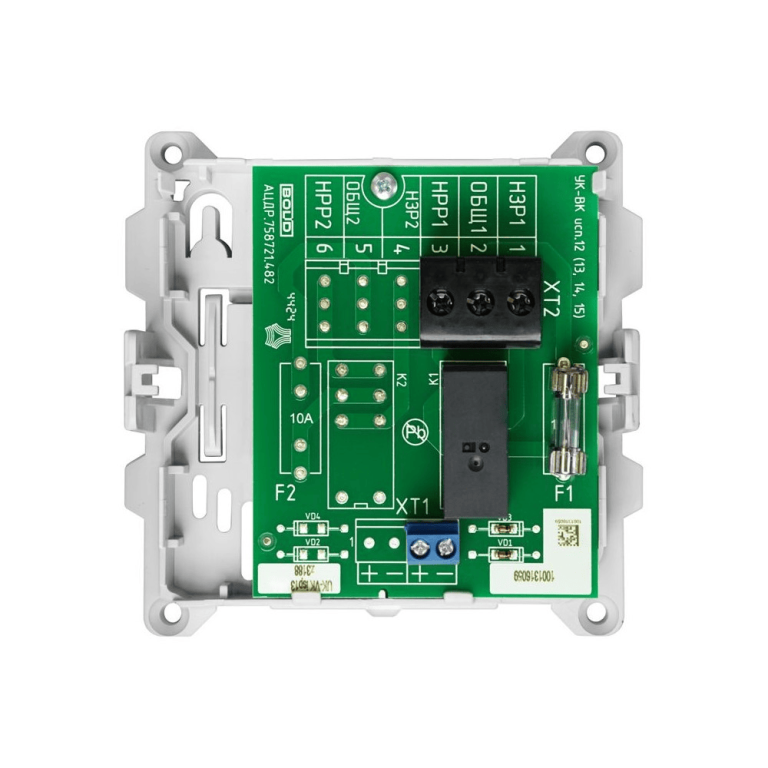

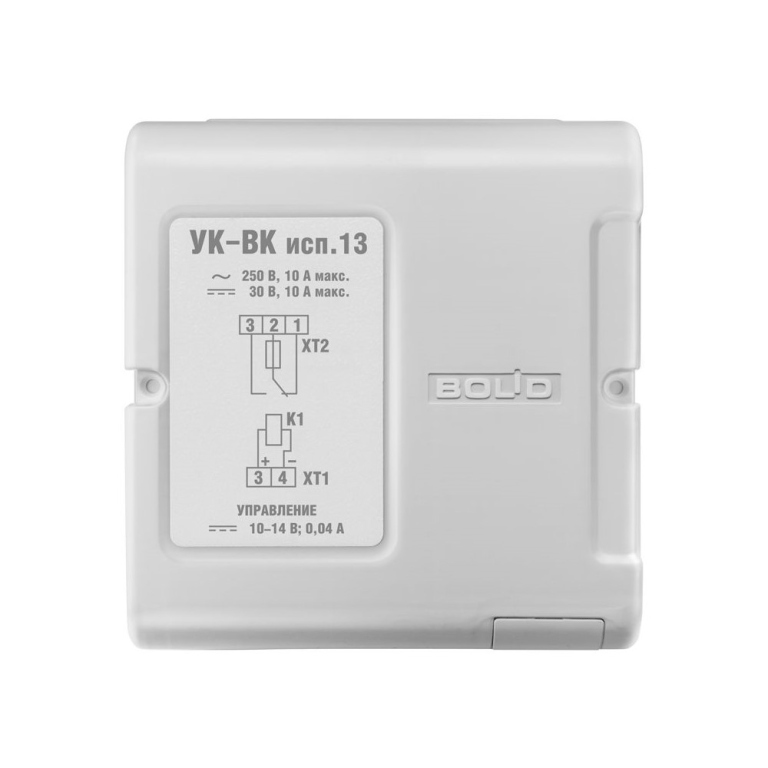

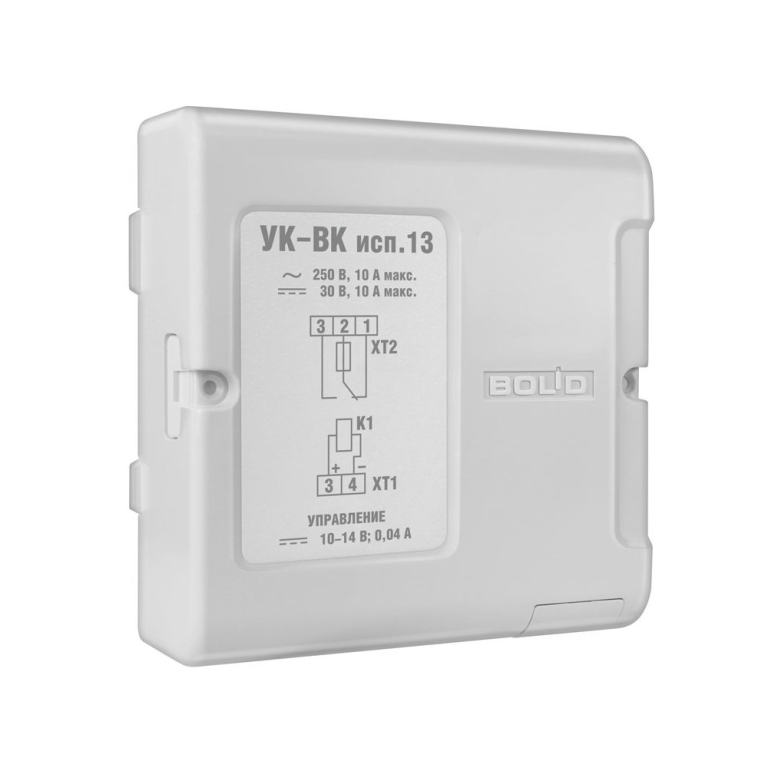

УК‑ВК исп.13 — одноканальное коммутационное устройство с нормально замкнутым контактом на переключение. Предназначено для работы в системах контроля доступа, охранной сигнализации (коммутация исполнительных устройств) и пожарной сигнализации (передача стартового импульса на приборы пожарные управления). Напряжение управления — 12 В. Корпус из негорючего пластика (категория V0 по UL94), монтаж на DIN‑рейку или настенный навесной.

Преимущества

• Контакт на переключение — универсальная коммутация: нормально замкнутый контакт размыкается при подаче управляющего сигнала, что удобно для управления замками, сиренами и релейными цепями пожарной автоматики.
• Один канал с током до 5 А — достаточно для большинства исполнительных устройств в СКУД и охранной сигнализации (электромагнитные замки, сирены, оповещатели, стартовые цепи ППКУП).
• Коммутируемое напряжение до 250 В переменного и 30 В постоянного тока — широкий диапазон нагрузок, от слаботочных цепей до силовых потребителей.
• Негорючий корпус (V0 по UL94) — безопасность при установке в электрощитах и шкафах автоматики.
• Электрическая прочность изоляции не менее 3 кВ — защита от пробоя между управляющей и коммутируемой цепями.
• Напряжение управления 12 В — совместимость с большинством контроллеров СКУД и приёмно‑контрольных приборов.
• Монтаж на DIN‑рейку или настенный навесной — гибкость размещения в щитах автоматики.
• Компактные габариты (106 × 109 × 46 мм) и малая масса (до 0,2 кг) — минимум места в щите.

Основные характеристики

• Тип: коммутационное устройство для СКУД, охранной и пожарной сигнализации.
• Количество каналов коммутации: 1.
• Тип контакта реле: нормально замкнутый, на переключение.
• Максимальное коммутируемое напряжение: 250 В переменного тока, 30 В постоянного тока.
• Максимальный коммутируемый ток: 5 А переменного тока, 5 А постоянного тока.
• Напряжение управления: 10–14 В (12 В).
• Ток управления: 0,028–0,038 А.
• Электрическая прочность изоляции: не менее 3 кВ.
• Материал корпуса: пластик, не поддерживающий горение (категория V0 по UL94).
• Габариты: 106 × 109 × 46 мм.
• Масса: не более 0,2 кг.

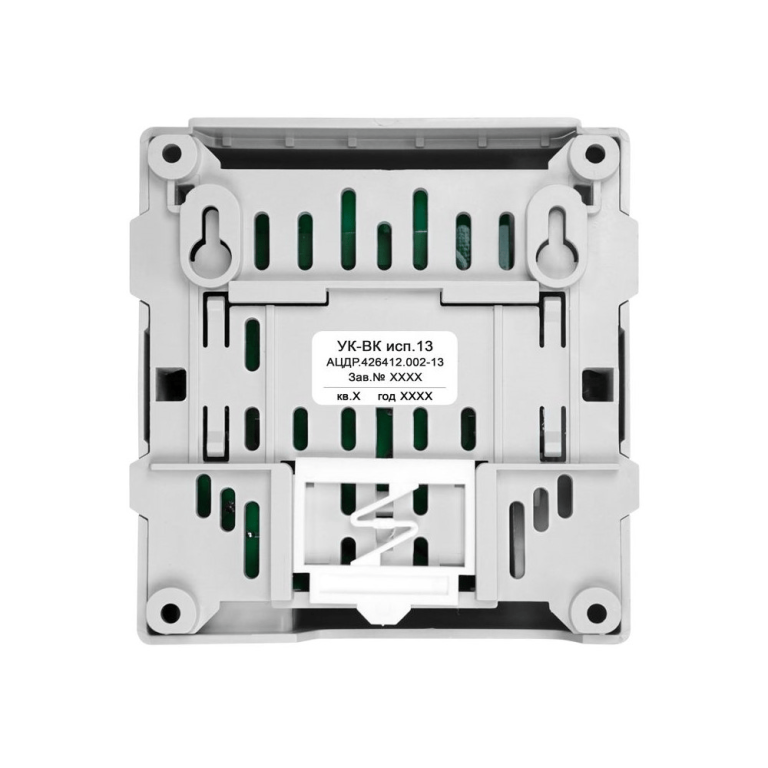

• Тип монтажа: настенный навесной или на DIN‑рейку.

Где может применяться

• Системы контроля доступа — коммутация электромагнитных и электромеханических замков, турникетов, шлагбаумов.
• Охранная сигнализация — управление сиренами, световыми оповещателями, релейными выходами.
• Пожарная сигнализация — передача стартового импульса на приборы пожарные управления (ППКУП).
• Щиты автоматики зданий — промежуточная коммутация исполнительных устройств с гальванической развязкой управляющей и силовой цепей.

Важные особенности и ограничения

• Один канал коммутации — для многоканальных задач используйте двухканальные исполнения (УК‑ВК исп.10, исп.12, исп.14) или ставьте несколько устройств.
• Нормально замкнутый контакт — при подаче управляющего напряжения контакт размыкается; учитывайте это при проектировании логики управления (для нормально разомкнутого контакта используйте исп.11).
• Максимальный ток 5 А — для нагрузок с пусковыми токами (электромагнитные замки, двигатели) учитывайте кратковременные превышения; при необходимости используйте исп.14 или исп.15 с током 10 А.
• Напряжение управления 10–14 В — для систем с управлением 24 В используйте исп.14 или исп.15 (напряжение управления 20–27,6 В).
• При коммутации индуктивных нагрузок (замки, клапаны, реле) используйте искрогасящие цепи (RC‑демпферы, варисторы) для защиты контактов и продления ресурса.
