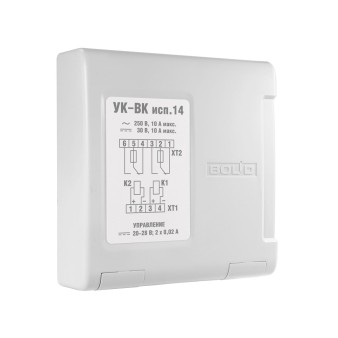

УК-ВК исп. 14 Болид Релейный усилитель на 2 канала

Устройство коммутационное УК‑ВК исп.14

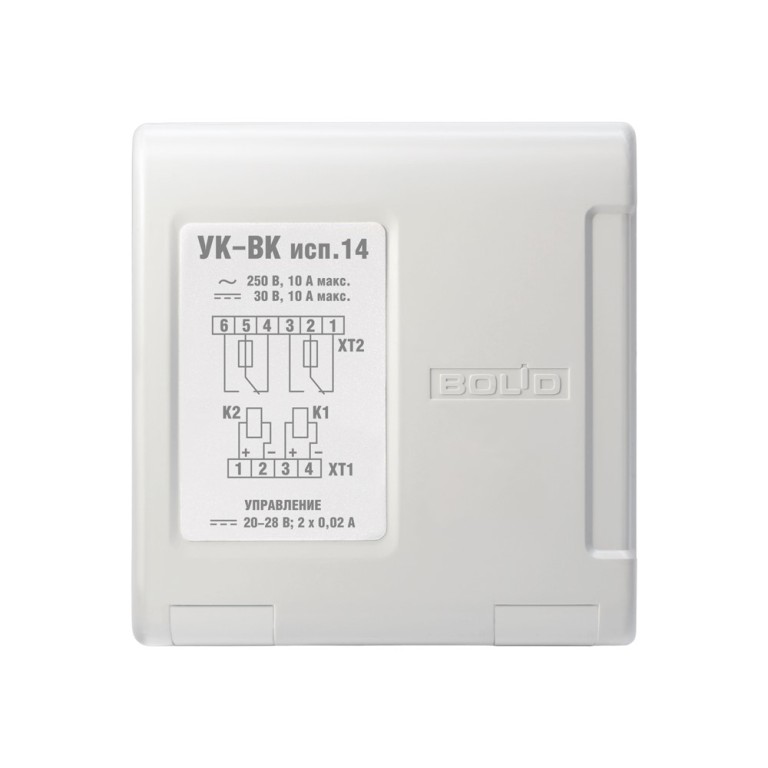

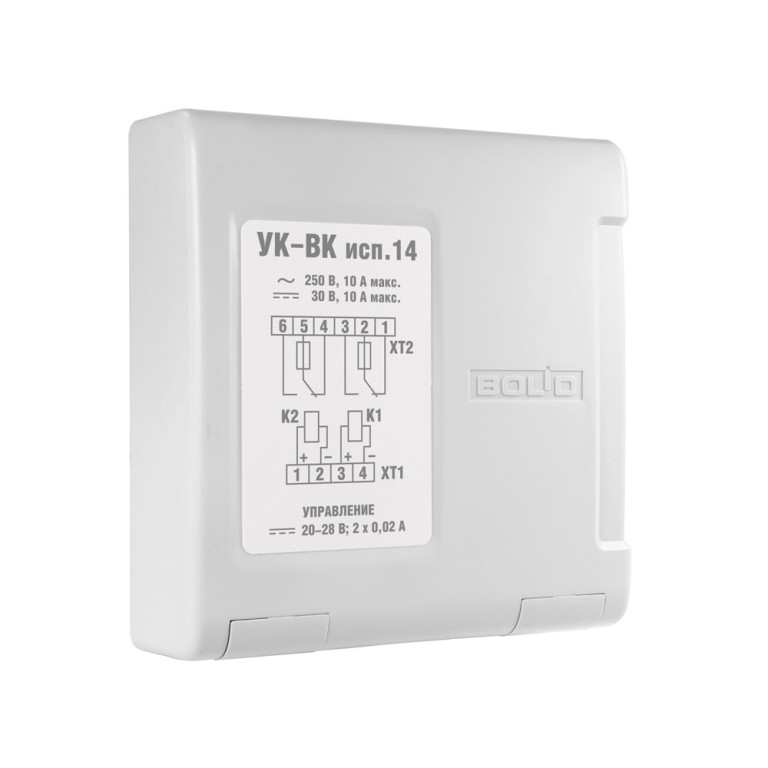

УК‑ВК исп.14 — двухканальное коммутационное устройство для систем контроля доступа, охранной и пожарной сигнализации. Применяется для коммутации исполнительных устройств (замки, реле, оповещатели) и передачи стартового импульса на приборы пожарные управления. Контакты реле — нормально замкнутые, на переключение. Управляющее напряжение 20–27,6 В, максимальный коммутируемый ток 10 А (переменный и постоянный) на канал. Корпус из пластика, не поддерживающего горение (V0 по UL94), с креплением на DIN‑рейку или настенным навесным способом.

Преимущества

• Два независимых канала коммутации — управление двумя исполнительными устройствами с одного модуля.
• Повышенная коммутационная способность: до 10 А на канал (переменный и постоянный ток) — в два раза выше, чем у исполнений 10–13.
• Контакты на переключение — гибкая схема коммутации с нормально замкнутым и нормально разомкнутым положением.
• Не поддерживающий горение корпус (категория V0 по UL94) — безопасность при установке в слаботочных щитах и шкафах.
• Электрическая прочность изоляции не менее 3 кВ — защита от пробоя между цепями управления и коммутации.
• Крепление на DIN‑рейку или настенный навесной монтаж — универсальность размещения в различных типах щитов.

Основные характеристики

• Исполнение: исп.14.
• Количество каналов коммутации: 2.

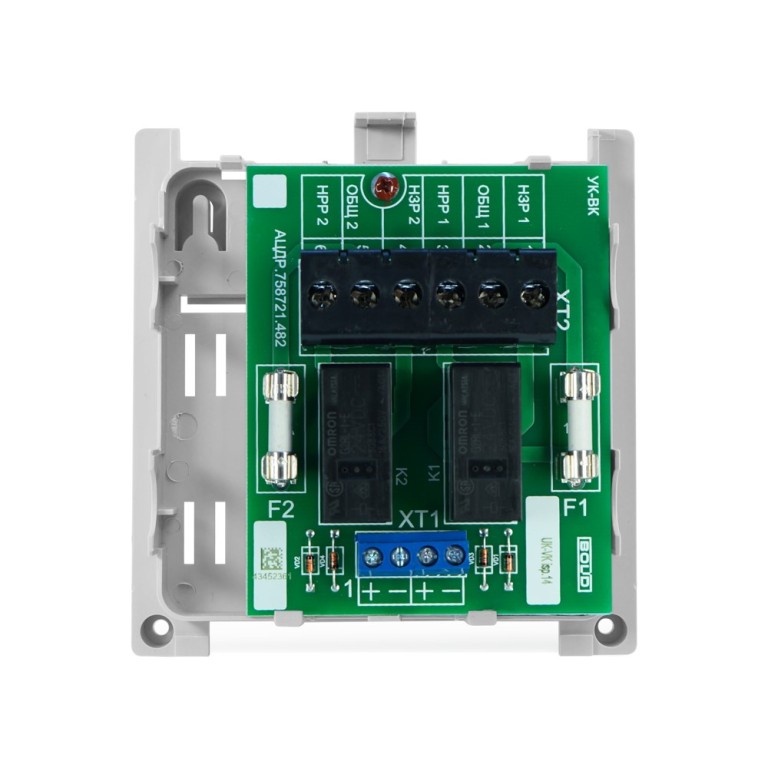

• Тип контакта реле: нормально замкнутый, на переключение.
• Максимальное коммутируемое напряжение (на канал): 250 В (переменное), 30 В (постоянное).
• Максимальный коммутируемый ток (на канал): 10 А (переменный), 10 А (постоянный).
• Напряжение управления (на канал): 20–27,6 В.
• Ток управления (на канал): 0,014–0,019 А.
• Электрическая прочность изоляции: не менее 3 кВ.
• Материал корпуса: пластик, не поддерживающий горение (V0 по UL94).

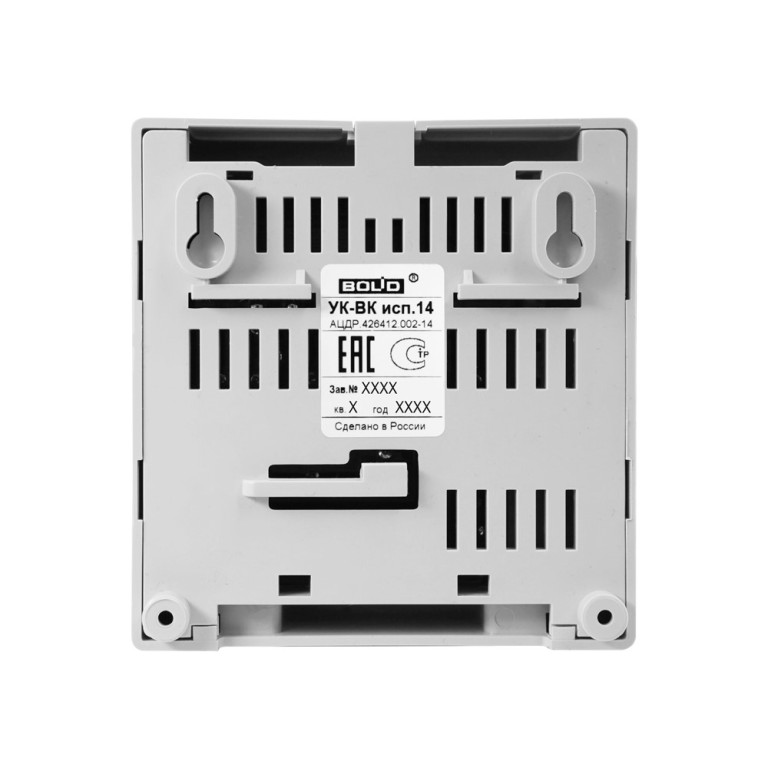

• Тип монтажа: настенный навесной или на DIN‑рейку.
• Габариты: 106 × 109 × 46 мм.
• Масса: не более 0,2 кг.

Где может применяться

• Системы контроля доступа: коммутация электромагнитных и электромеханических замков, турникетов, шлагбаумов.
• Охранная сигнализация: управление сиренами, световыми оповещателями, промежуточными реле.
• Пожарная сигнализация: передача стартового импульса на приборы пожарные управления, подключение модулей пожаротушения и систем оповещения.
• Системы автоматики зданий: управление вентиляцией, дымоудалением, лифтовым оборудованием по сигналам от приборов приёмно‑контрольных.

Важные особенности и ограничения

• Управляющее напряжение 20–27,6 В — устройство не рассчитано на управление от 12‑вольтовых линий; для этого используются исполнения 10–13.
• Максимальный коммутируемый ток 10 А указан для одного канала — при одновременной коммутации обеих каналов суммарная нагрузка не должна превышать допустимую для контактной группы.
• Корпус не имеет заявленной степени защиты IP — устанавливается внутри щитов и шкафов управления, уличное применение без дополнительного бокса не предусмотрено.
• При коммутации индуктивных нагрузок (замки, клапаны, реле) рекомендуется использовать искрогасящие цепи для продления ресурса контактов.
