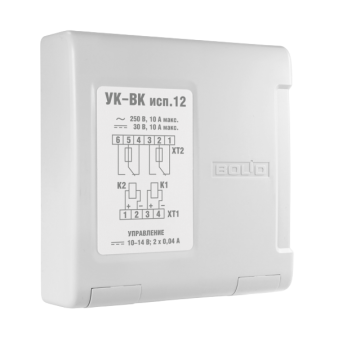

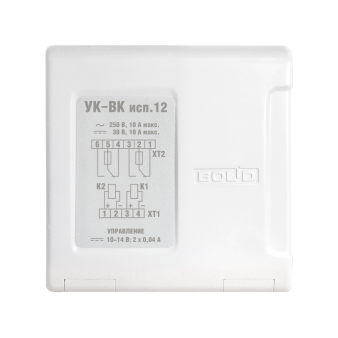

УК-ВК исп.12 Болид Релейный усилитель на 2 канала

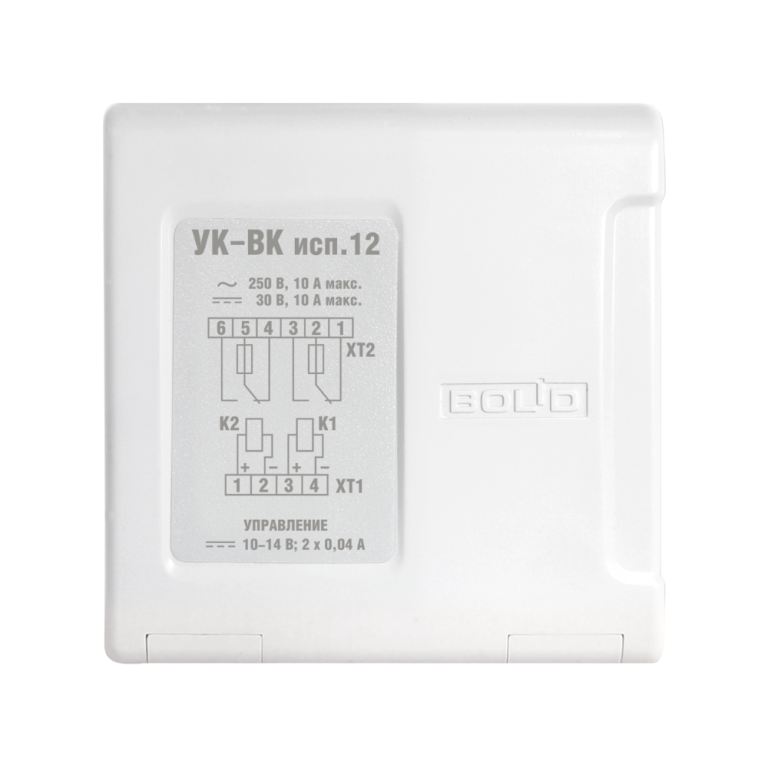

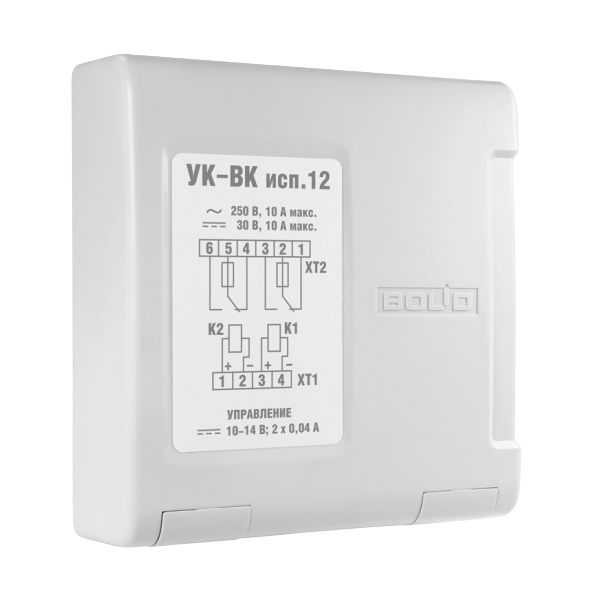

Устройство коммутационное УК‑ВК исп.12

УК‑ВК исп.12 — двухканальное коммутационное устройство для систем контроля доступа, охранной и пожарной сигнализации. Применяется для коммутации исполнительных устройств (замков, оповещателей, реле) и передачи стартового импульса на приборы пожарные управления. Контакты реле — нормально замкнутые, на переключение. Управляющее напряжение 12 В (диапазон 10–14 В), максимальный коммутируемый ток 10 А (переменный и постоянный) на канал. Корпус из негорючего пластика (V0 по UL94) с креплением на DIN‑рейку или настенным навесным способом, степень защиты IP30.

Преимущества

• Два независимых канала коммутации — управление двумя исполнительными устройствами с одного модуля.
• Контакты на переключение — гибкая схема коммутации с нормально замкнутым и нормально разомкнутым положением.
• Повышенная коммутационная способность: до 10 А на канал (переменный и постоянный ток).
• Управление от 12 В — совместимость со стандартными линиями СКУД и охранных приборов.
• Не поддерживающий горение корпус (V0 по UL94) — безопасность при установке в щитах и шкафах автоматики.
• Электрическая прочность изоляции не менее 3 кВ — защита от пробоя между цепями управления и коммутации.
• Расширенный температурный диапазон (от −30 до +50 °C) — пригоден для неотапливаемых помещений.
• Компактные габариты (102 × 107 × 39 мм) — экономия места при монтаже в ограниченном пространстве.

Основные характеристики

• Исполнение: исп.12.
• Количество каналов коммутации: 2.
• Тип контакта реле: нормально замкнутый, на переключение.
• Максимальное коммутируемое напряжение (на канал): 250 В (переменное), 30 В (постоянное).
• Максимальный коммутируемый ток (на канал): 10 А (переменный), 10 А (постоянный).
• Напряжение управления (на канал): 10–14 В.
• Ток управления (на канал): 0,028–0,038 А.
• Электрическая прочность изоляции: не менее 3 кВ.
• Степень защиты: IP30.
• Материал корпуса: пластик, не поддерживающий горение (V0 по UL94).
• Тип монтажа: настенный навесной или на DIN‑рейку.
• Рабочая температура: от −30 до +50 °C.
• Габариты: 102 × 107 × 39 мм.
• Масса: не более 0,2 кг.

Где может применяться

• Системы контроля доступа: коммутация электромагнитных и электромеханических замков, турникетов, шлагбаумов.
• Охранная сигнализация: управление сиренами, световыми оповещателями, промежуточными реле.
• Пожарная сигнализация: передача стартового импульса на приборы пожарные управления, подключение модулей пожаротушения и систем оповещения.
• Системы автоматики зданий: управление вентиляцией, дымоудалением, лифтовым оборудованием по сигналам от приборов приёмно‑контрольных.

Важные особенности и ограничения

• Степень защиты IP30 — только для установки внутри закрытых щитов и шкафов; уличное применение без дополнительного бокса не предусмотрено.
• Максимальный коммутируемый ток 10 А указан для одного канала — при одновременной коммутации обеих каналов суммарная нагрузка не должна превышать допустимую для контактной группы.
• Управляющее напряжение 10–14 В — для систем с управлением от 24 В используйте исполнения 14 или 15.
• При коммутации индуктивных нагрузок (замки, клапаны, реле) рекомендуется использовать искрогасящие цепи для продления ресурса контактов.
• Корпус не имеет клеммных колодок под провод большого сечения — для силовых линий коммутации используйте провода, соответствующие коммутируемому току.
