Устройство коммутационное УК‑ВК исп.11

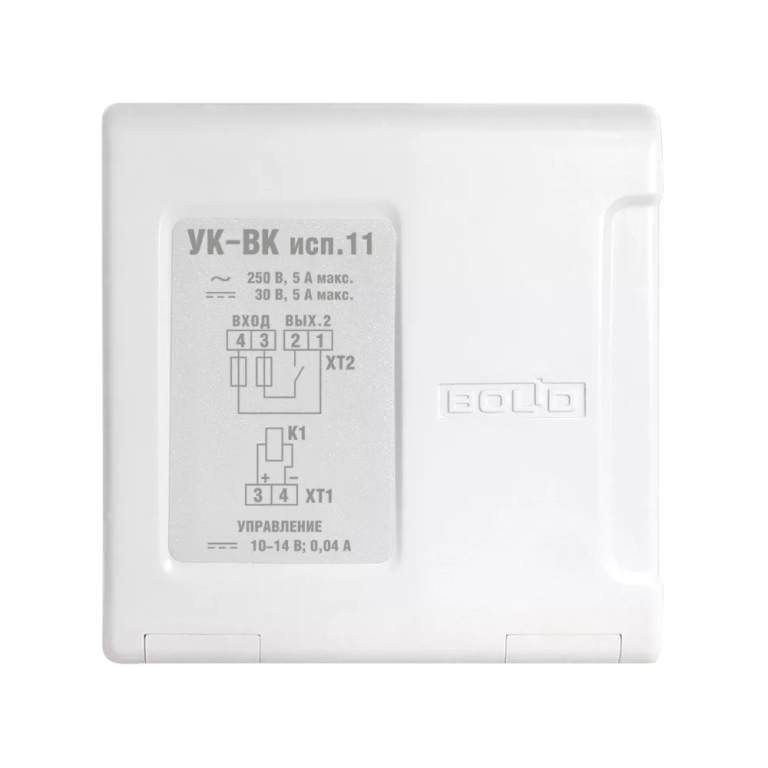

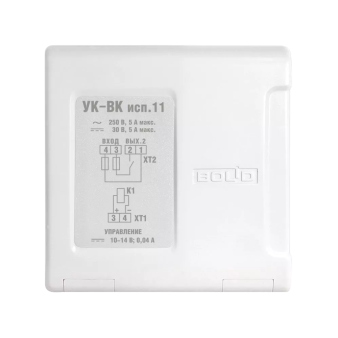

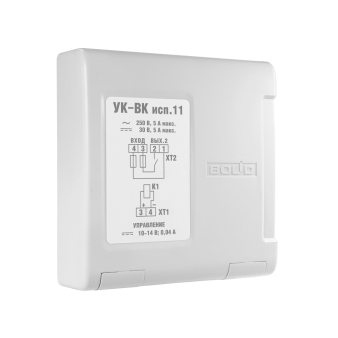

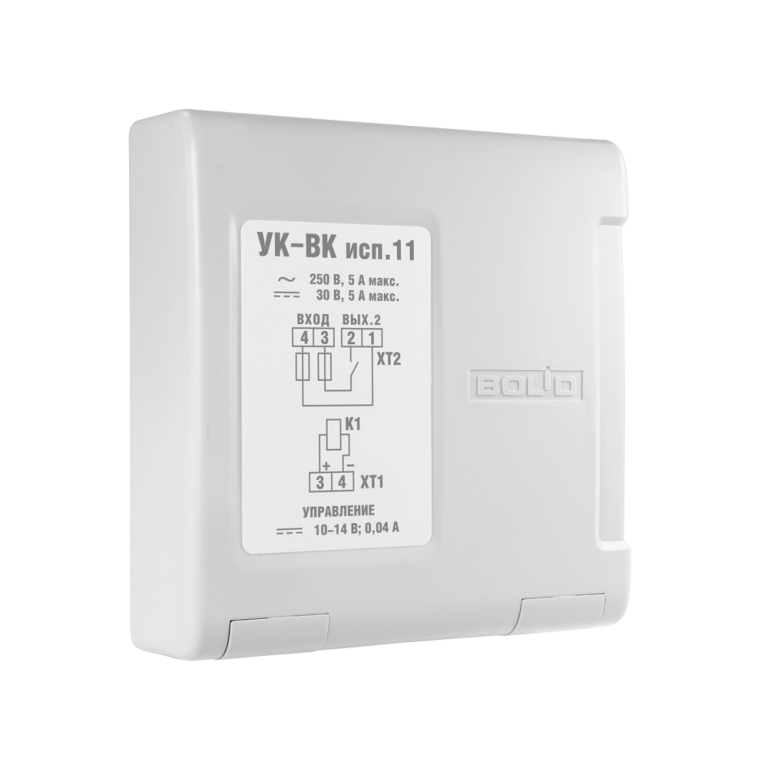

УК‑ВК исп.11 — одноканальное коммутационное устройство для систем контроля доступа, охранной и пожарной сигнализации. Применяется для коммутации исполнительных устройств (замков, оповещателей, реле) и передачи стартового импульса на приборы пожарные управления. Контакт реле — нормально разомкнутый, на замыкание. Управляющее напряжение 10–14 В, максимальный коммутируемый ток 5 А (переменный и постоянный) на канал. Корпус из негорючего пластика (V0 по UL94) с креплением на DIN‑рейку или настенным навесным способом.

Преимущества

• Один канал коммутации с нормально разомкнутым контактом — простое и экономичное решение для управления одним исполнительным устройством.
• Управление от 12 В — совместимость со стандартными линиями СКУД и охранных приборов.
• Коммутация до 5 А при напряжении до 250 В (переменный) и 30 В (постоянный) — достаточно для большинства типовых оповещателей, замков и промежуточных реле.
• Не поддерживающий горение корпус (V0 по UL94) — безопасность при установке в щитах и шкафах автоматики.
• Электрическая прочность изоляции не менее 3 кВ — защита от пробоя между цепями управления и коммутации.
• Крепление на DIN‑рейку или настенный навесной монтаж — универсальность размещения в различных типах щитов.

Основные характеристики

• Исполнение: исп.11.
• Количество каналов коммутации: 1.
• Тип контакта реле: нормально разомкнутый, на замыкание.
• Максимальное коммутируемое напряжение: 250 В (переменное), 30 В (постоянное).
• Максимальный коммутируемый ток: 5 А (переменный), 5 А (постоянный).
• Напряжение управления: 10–14 В.
• Ток управления: 0,028–0,038 А.
• Электрическая прочность изоляции: не менее 3 кВ.
• Материал корпуса: пластик, не поддерживающий горение (V0 по UL94).
• Тип монтажа: настенный навесной или на DIN‑рейку.
• Габариты: 106 × 109 × 46 мм.
• Масса: не более 0,2 кг.

Где может применяться

• Системы контроля доступа: коммутация электромагнитных и электромеханических замков, турникетов, шлагбаумов.
• Охранная сигнализация: управление сиренами, световыми оповещателями, промежуточными реле.
• Пожарная сигнализация: передача стартового импульса на приборы пожарные управления, подключение модулей пожаротушения и систем оповещения.
• Системы автоматики зданий: управление вентиляцией, дымоудалением, лифтовым оборудованием по сигналам от приборов приёмно‑контрольных.

Важные особенности и ограничения

• Один канал — для управления двумя независимыми нагрузками используйте двухканальные исполнения (исп.10, 12, 14).
• Нормально разомкнутый контакт — если требуется переключение или нормально замкнутое положение, используйте исполнения 12–15.
• Максимальный коммутируемый ток 5 А — при подключении мощных нагрузок или группы устройств проверяйте суммарное потребление; для токов до 10 А используйте исполнения 14 или 15.
• Управляющее напряжение 10–14 В — для систем с управлением от 24 В используйте исполнения 14 или 15.
• При коммутации индуктивных нагрузок (замки, клапаны, реле) рекомендуется использовать искрогасящие цепи для продления ресурса контактов.
