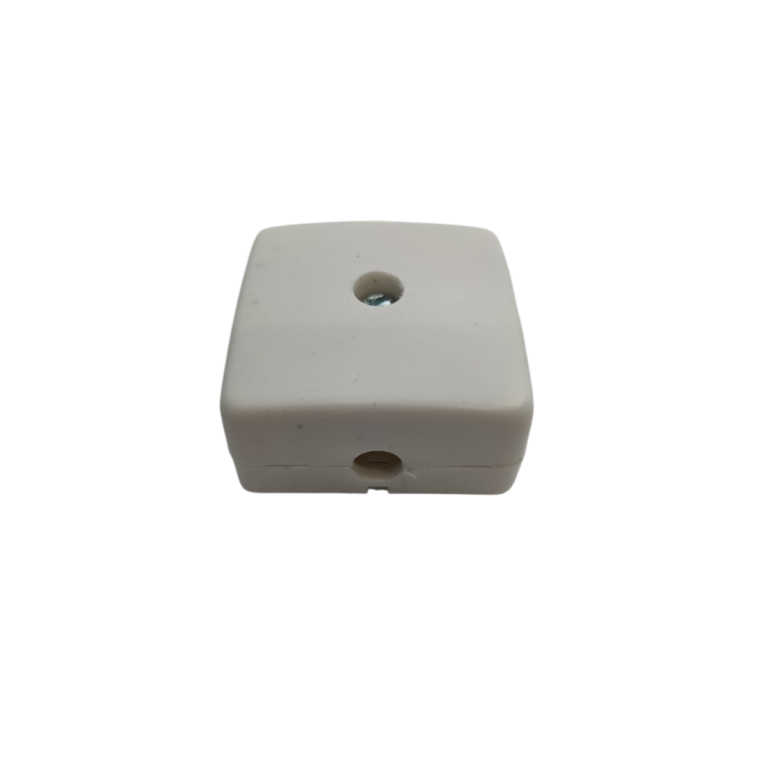

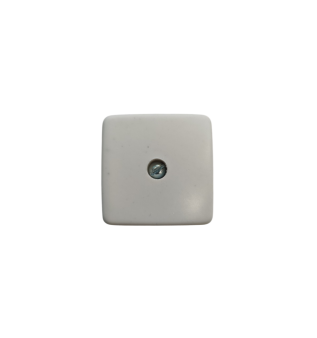

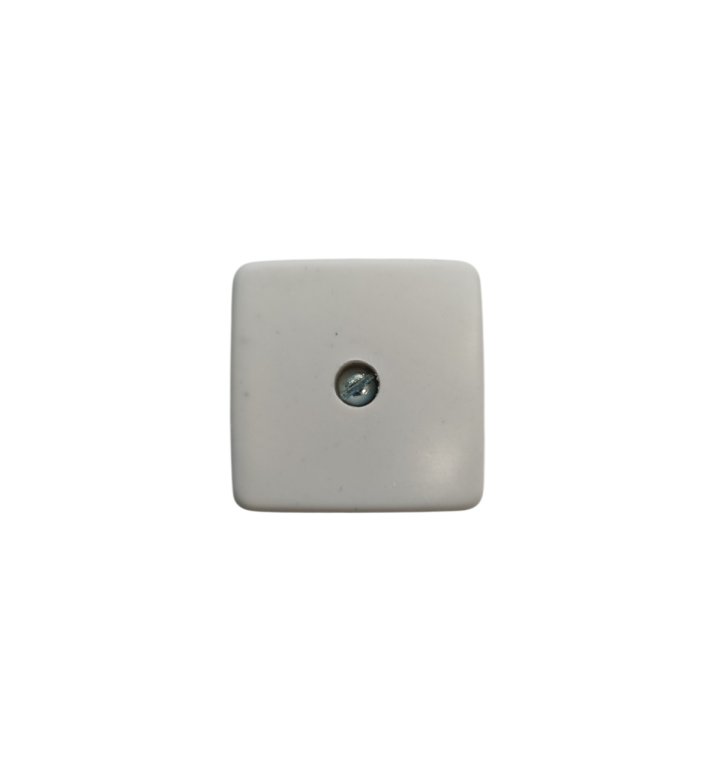

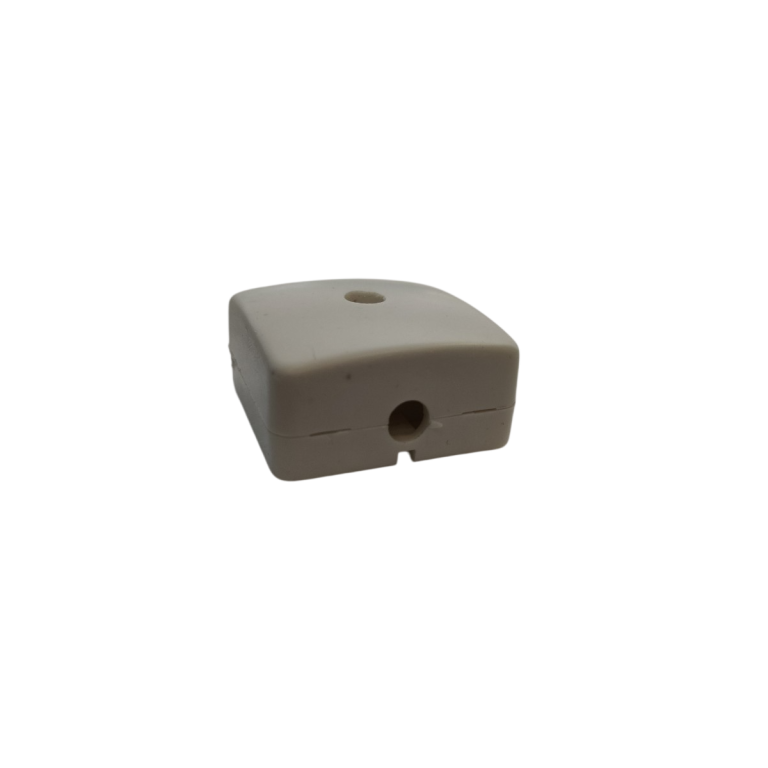

КС-4 Коробка коммутационная для 4х2 проводов

Коммутационная коробка для 4×2 проводов (38×38×20 мм)

Низковольтная разветвительная коробка для безопасного соединения и коммутации проводов. Предназначена для монтажа в системах охранно‑пожарной сигнализации, видеонаблюдения и других цепях переменного и постоянного тока.

Основные характеристики:

• Количество коммутируемых цепей: 4.

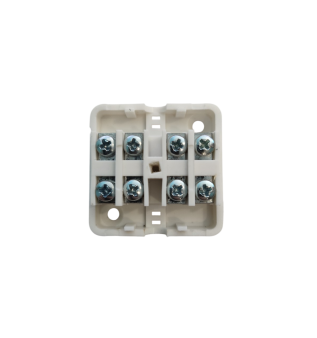

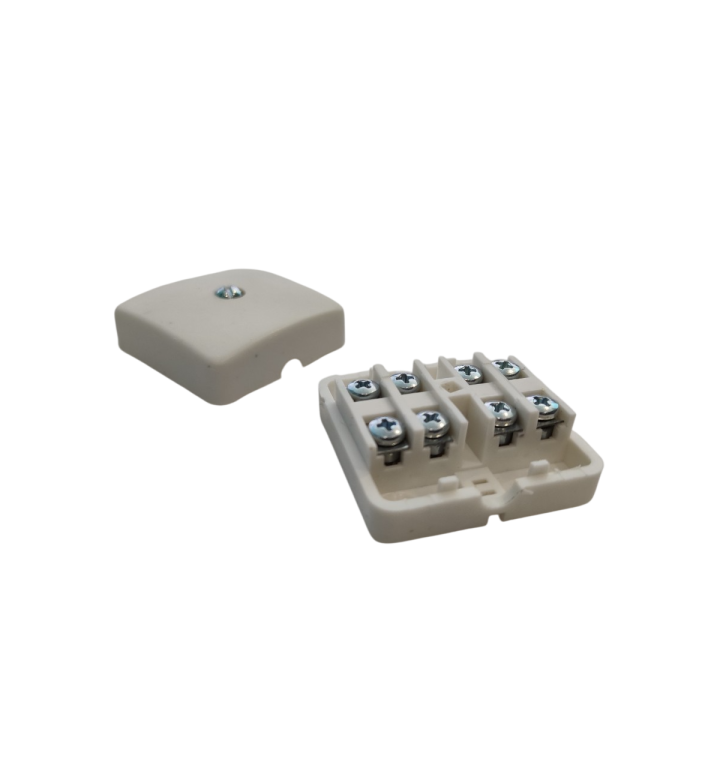

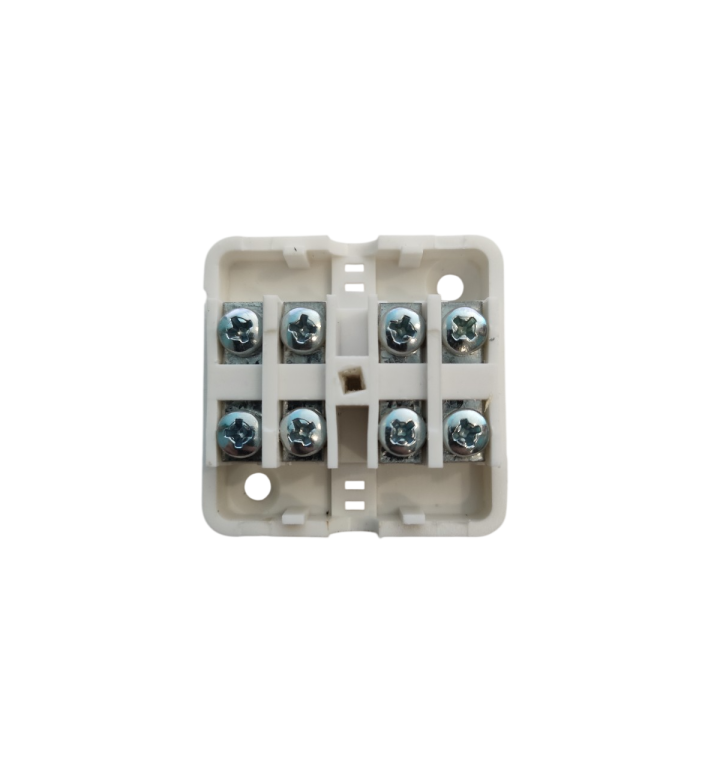

• Количество точек присоединения проводов: 8 (по 2 точки на цепь — вход и выход).
• Габариты: 38×38×20 мм.
• Масса: не более 25 г.

Электрические параметры:

• Максимальный ток через контакты: не более 0,5 А.
• Максимальное напряжение на контактах: не более 36 В.
• Электрическое сопротивление изоляции между токоведущими частями: не менее 20 МОм.
• Переходное сопротивление двух контактов: не более 0,1 Ом.
• Площадь контактов: 42×42×20 мм (вероятно, размеры контактной группы).

Условия эксплуатации:

• Диапазон рабочих температур: от −50 ∘C до +50 ∘C.

Где применяется:

• системы охранно‑пожарной сигнализации;
• системы видеонаблюдения;
• слаботочные цепи управления и контроля;
• домофонные системы;
• системы контроля и управления доступом (СКУД);
• другие низковольтные цепи переменного и постоянного тока (до 36 В).

Особенности и преимущества:

• Компактность — малые габариты (38×38×20 мм) позволяют устанавливать коробку в ограниченном пространстве.
• Лёгкость — вес не более 25 г не создаёт дополнительной нагрузки на монтажную поверхность.
• Широкий температурный диапазон — надёжная работа в экстремальных условиях (от −50 ∘C), подходит для уличного монтажа и неотапливаемых помещений.
• Безопасность — высокое сопротивление изоляции (≥20 МОм) снижает риск утечек и коротких замыканий.
• Надёжность контакта — низкое переходное сопротивление (≤0,1 Ом) минимизирует потери и нагрев в точках соединения.
• Универсальность — 8 точек присоединения позволяют организовать гибкую разводку проводов.
• Экономичность — подходит для задач, где не требуются высокие токи (макс. 0,5 А), снижает затраты на материалы.

Рекомендации по монтажу и эксплуатации:

• перед установкой убедитесь, что параметры цепи (напряжение, ток) не превышают допустимые значения (36 В, 0,5 А);
• обеспечьте надёжный контакт проводов с клеммами, избегайте перегибов и натяжений;
• при наружной установке защитите коробку от прямого воздействия осадков и ультрафиолета (например, поместите в защитный кожух);
• регулярно проверяйте состояние соединений, особенно в условиях повышенной влажности или вибрации;
• не превышайте допустимый диапазон температур эксплуатации;
• используйте провода подходящего сечения для заданного тока (0,5 А).

Коммутационная коробка 4×2 (38×38×20 мм) — оптимальное решение для организации надёжных и безопасных соединений в низковольтных слаботочных системах. Сочетает компактность, стойкость к жёстким условиям и простоту монтажа.
