Автономный контроллер СКУД IronLogic Z‑5R (мод. Case)

Назначение
Компактный контроллер для управления электромагнитными и электромеханическими замками в системах контроля доступа. Работает с считывателями по протоколу iButton (Dallas Touch Memory).

Ключевые особенности

• вместительная память — до 1364 ключей/карт;
• поддержка ключа DS1996L для копирования базы данных;
• 3 режима доступа:
  • Обычный — по простым и блокирующим ключам;
  • Accept — автоматическое формирование базы ключей;
  • Trigger — переключение состояния замка одним касанием;
  • Блокировка — только по блокирующим ключам;
• гибкая настройка времени открывания замка (0,1–220 с, заводское значение — 3 с);
• индикация — светодиод и зуммер;
• управление внешними устройствами — светодиод, зуммер, замок;
• защита от ошибок подключения — перемычка для выбора типа замка.

Технические характеристики

• питание: 8–18 В DC;
• ток потребления: ≤ 45 мА;
• ток коммутации: 5 А;
• выход: МДП‑транзистор;
• рабочая температура: −40 … +50 °C;
• размеры:

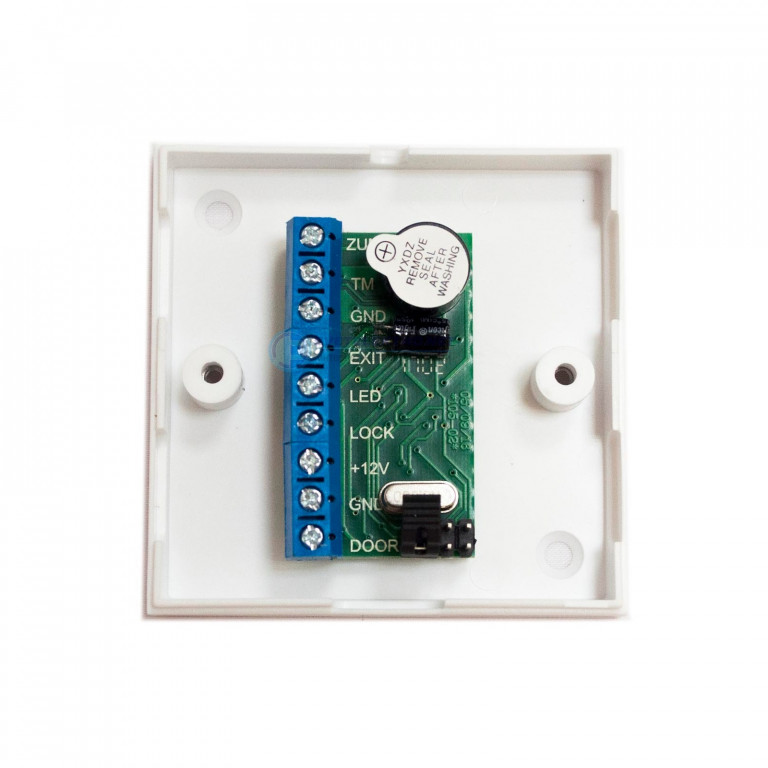

  • плата: 46 × 26 × 15 мм;

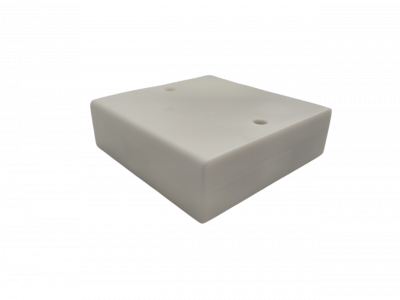

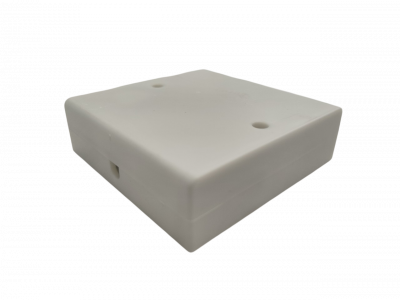

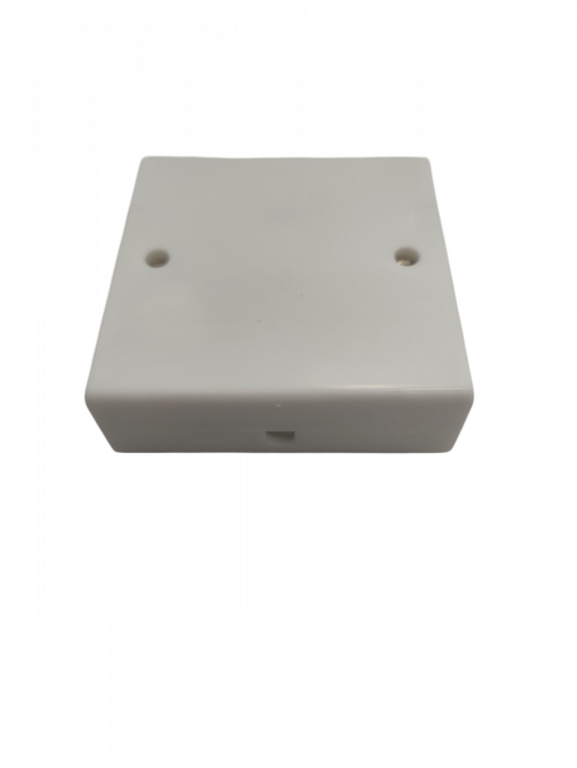

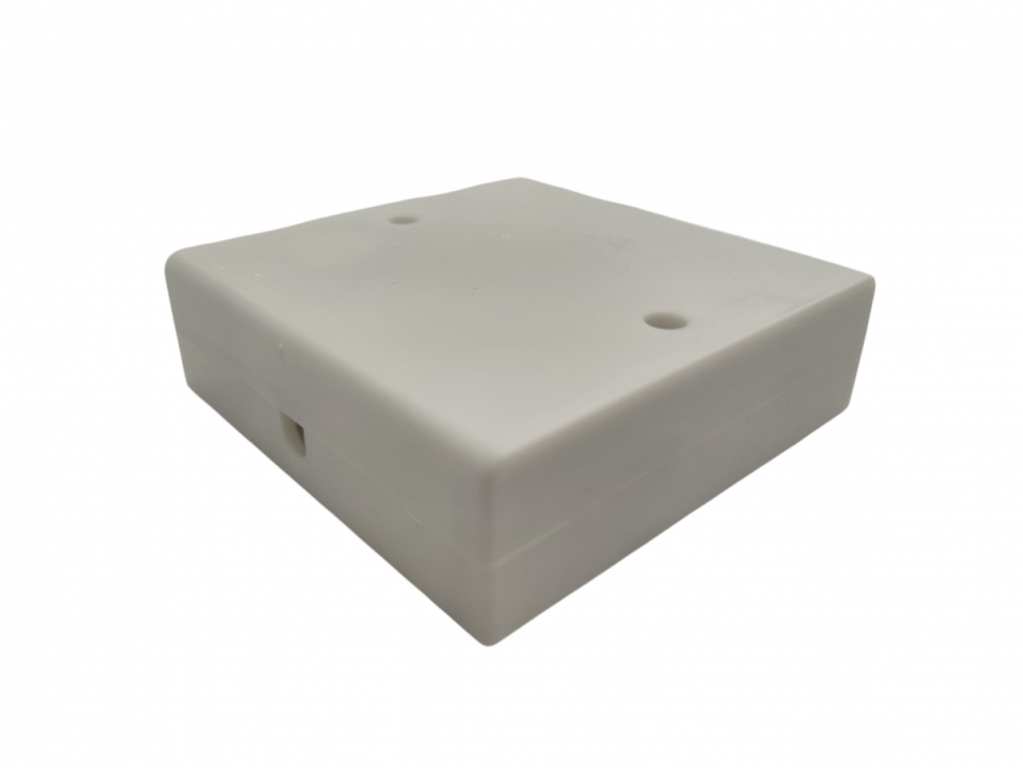

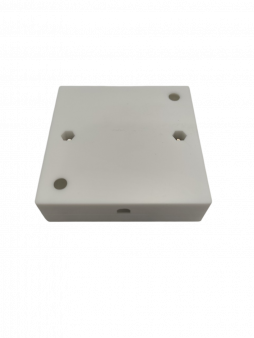

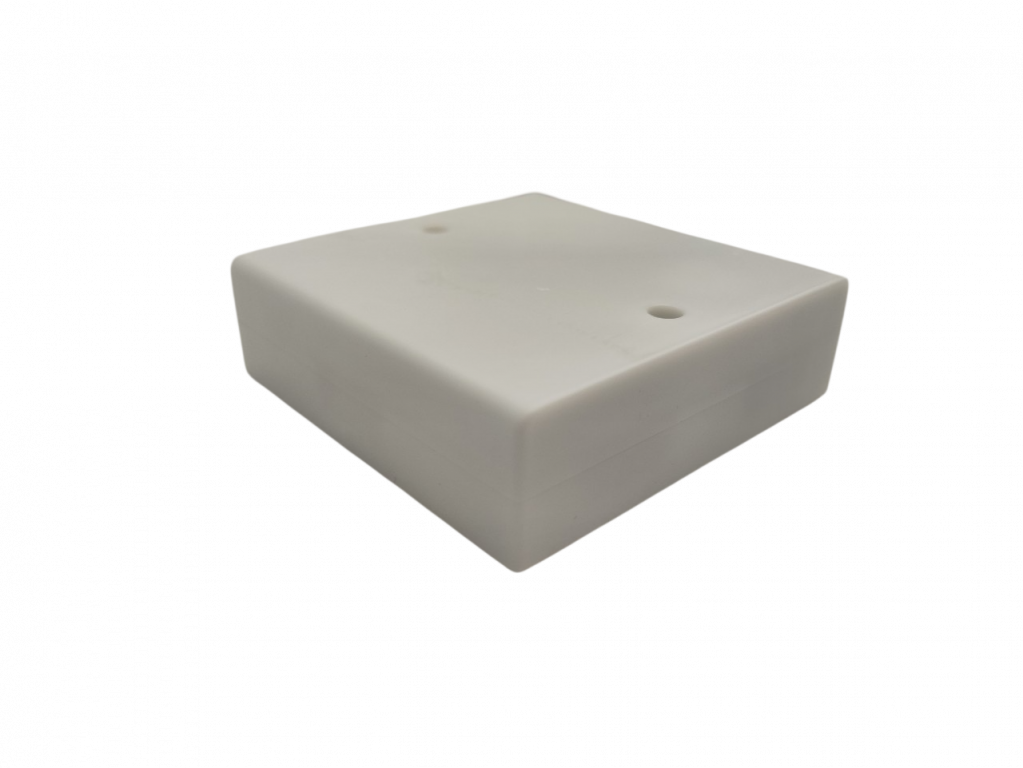

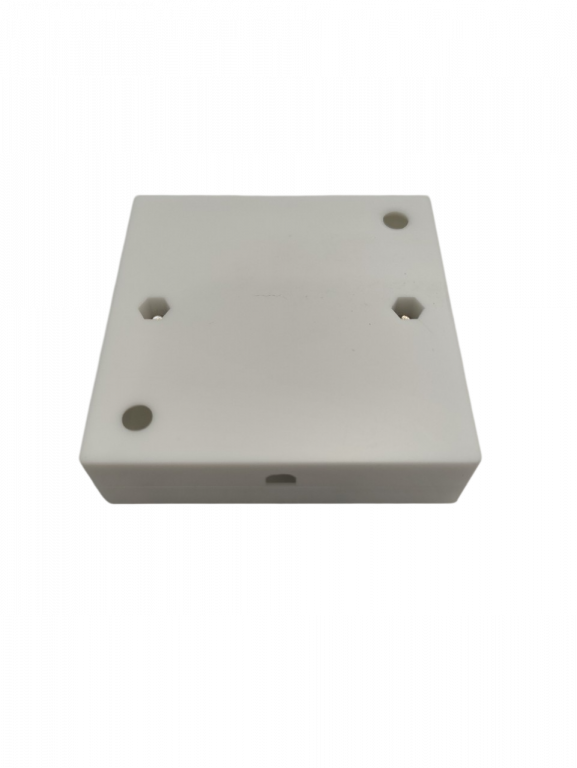

  • корпус: 65 × 65 × 20 мм;
• материал корпуса: ABS‑пластик.

Подключаемое оборудование

• внешний считыватель proximity‑карт (протокол iButton) или контактор ключей Dallas Touch Memory;
• электромагнитный/электромеханический замок;
• кнопка открывания замка (нормально разомкнутая);
• внешний светодиод;
• внешний зуммер;
• датчик положения двери.

Применение
Для автономных систем контроля доступа, где требуется:

• управление замками с разными типами ключей;
• быстрое восстановление базы ключей (режим Accept);
• гибкое переключение режимов доступа;
• компактность и надёжность в широком температурном диапазоне.
