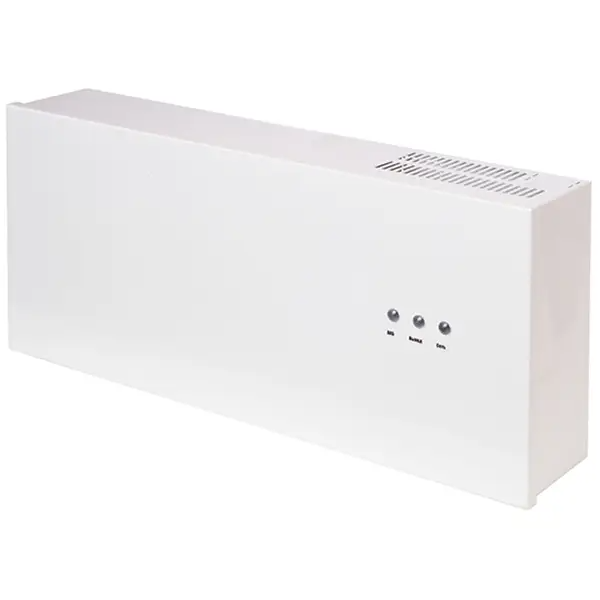

Блок бесперебойного питания БРП‑И‑24‑З/14 (Полисервис)

Назначение
Блок предназначен для обеспечения бесперебойного электропитания постоянным током (24 В) устройств охранно‑пожарной сигнализации, систем контроля и управления доступом (СКУД), а также иного оборудования, требующего стабильного напряжения.

Ключевые функции:

• питание нагрузки от сети переменного тока с стабилизацией выходного напряжения;
• автоматический переход на питание от АКБ при пропадании сетевого напряжения;
• заряд АКБ встроенным зарядным устройством с ограничением тока;
• защита АКБ от глубокого разряда;
• индикация состояния системы (наличие сети, выходное напряжение, исправность АКБ);
• передача извещения «Неисправность» по шлейфу;
• защита выхода от перегрузки и короткого замыкания.

Основные технические характеристики

• Производитель: Полисервис;
• Модель: БРП‑И‑24‑З/14;
• Выходное напряжение: 24 В DC;
• Выходной ток: 3 А;
• Входное напряжение: 155–242 В AC (широкий диапазон для нестабильных сетей);
• Ёмкость АКБ: 14 А·ч (реализуется как 4 × 7 А·ч, 12 В);
• Диапазон рабочих температур: от −10 °C до +40 °C;
• Габаритные размеры: 470 × 215 × 90 мм;
• Материал корпуса: металл;
• Степень защиты корпуса: IP30 (защита от твёрдых тел ≥ 1 мм, без защиты от влаги);
• Способ монтажа: настенный;
• Защита от глубокого разряда АКБ: да;
• Шлейф передачи извещения «Неисправность»: да;
• Защита выхода: от перегрузки и короткого замыкания;
• Выходы с раздельным питанием: нет;
• Уличное исполнение: нет.

Конструктивные и функциональные особенности

• Импульсный стабилизатор: обеспечивает стабильное выходное напряжение 24 В DC независимо от колебаний сетевого напряжения в диапазоне 155–242 В AC;
• Зарядное устройство: встроенный зарядный модуль с ограничением тока заряда — предотвращает перегрев и перезаряд АКБ;
• Автоматическое переключение: при пропадании сети нагрузка мгновенно переводится на питание от АКБ;
• Индикация: светодиодные индикаторы наличия сетевого и выходного напряжения, а также состояния АКБ (исправность/наличие);
• Сигнализация неисправности: формирование извещения «Неисправность» при аварийных ситуациях (отказ сети, разряд АКБ, неисправность блока);
• Защитные функции:
  • защита выхода от короткого замыкания и перегрузки;
  • защита АКБ от глубокого разряда (отключение нагрузки при критическом разряде);
• Металлический корпус: обеспечивает механическую прочность и экранировку от электромагнитных помех;
• Настенный монтаж: удобные крепления для установки на вертикальную поверхность.

Область применения

Используется в системах:

• охранно‑пожарной сигнализации (ОПС);
• контроля и управления доступом (СКУД);
• видеонаблюдения (питание камер, регистраторов);
• диспетчеризации и автоматизации зданий;
• других слаботочных системах, требующих бесперебойного питания 24 В DC.

Особенно рекомендован для объектов с нестабильным сетевым напряжением благодаря широкому диапазону входного напряжения (155–242 В AC).

Преимущества

• Стабильность питания: импульсный стабилизатор поддерживает 24 В DC даже при сильных колебаниях сети;
• Автономность: до 14 А·ч АКБ обеспечивают продолжительное время работы при отключении электричества;
• Надёжность: защита от КЗ, перегрузки и глубокого разряда продлевает срок службы АКБ и нагрузки;
• Информативность: индикация и шлейф «Неисправность» позволяют оперативно контролировать состояние системы;
• Прочность: металлический корпус устойчив к механическим воздействиям и внешним помехам;
• Универсальность: подходит для широкого спектра устройств с питанием 24 В DC;
• Простота монтажа: настенный корпус и стандартные клеммы упрощают установку и подключение.

Важные замечания

• перед подключением проверьте соответствие входного напряжения сети диапазону 155–242 В AC;
• правильно подключите АКБ с соблюдением полярности — ошибка может вывести блок из строя;
• обеспечьте вентиляцию вокруг блока — не закрывайте вентиляционные отверстия;
• регулярно проверяйте состояние АКБ — заменяйте при снижении ёмкости или признаках износа;
• избегайте эксплуатации при температурах ниже −10 °C или выше +40 °C — это может снизить надёжность и срок службы;
• не перегружайте выход — максимальный ток 3 А, превышение приведёт к срабатыванию защиты;
• проверяйте индикацию после включения — убедитесь, что все светодиоды горят корректно;
• тестируйте переход на АКБ — имитируйте пропадание сети, чтобы убедиться в работоспособности резервного питания.
