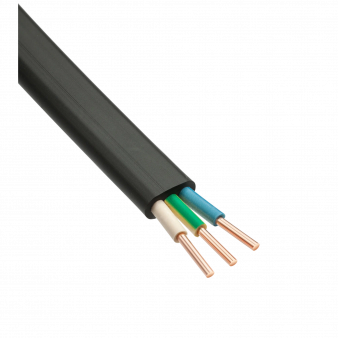

ВВГнг(А)-FRLS 3×1.5 Кабель силовой, бухта 20 метров

Кабель силовой ВВГнг(А)-FRLS 3×1,5 мм² — огнестойкий, с низким дымо‑ и газовыделением, 0,66/1 кВ, медный, бухта 20 метров

Силовой кабель ВВГнг(А)-FRLS с тремя медными однопроволочными жилами сечением 1,5 мм² предназначен для передачи и распределения электроэнергии в стационарных установках. Ключевое преимущество — огнестойкость (FR): кабель сохраняет работоспособность в условиях открытого пламени, что делает его оптимальным для систем аварийного электроснабжения, пожарной автоматики, освещения эвакуационных путей и других критически важных линий. Маркировка LS указывает на пониженное дымо‑ и газовыделение, а нг(А) — на то, что кабель не распространяет горение при групповой прокладке. Подходит для сухих и влажных помещений, кабельных сооружений и наружных установок (на эстакадах, в галереях), но не предназначен для прокладки в земле. Рабочий диапазон температур — от −50 до +50 °C, монтаж без подогрева возможен при температуре не ниже −15 °C.

Основные характеристики

Конструкция и жилы

• Количество и тип жил: 3 медные однопроволочные, круглые.
• Сечение жилы: 1,5 мм².
• Изоляция жил: ПВХ‑пластикат пониженной пожароопасности.
• Оболочка: ПВХ‑пластикат пониженной горючести с низким дымо‑ и газовыделением.
• Термический барьер: присутствует (обеспечивает огнестойкость FR).
• Внешний диаметр: 11,7 мм.
• Бухта: 20 м.

Электрические параметры

• Номинальное напряжение: 0,66 и 1 кВ.
• Частота: 50 Гц.
• Допустимая температура нагрева жил: длительно — до 70 °C, при перегрузке — до 90 °C, при коротком замыкании — до 250 °C.

Пожарная безопасность

• FR (Fire Resistant): огнестойкий — сохраняет передачу электроэнергии при воздействии пламени.
• LS (Low Smoke): низкое дымо‑ и газовыделение.
• нг(А): не распространяет горение при групповой прокладке (категория А).

Условия эксплуатации и монтажа

• Диапазон рабочих температур: от −50 до +50 °C.
• Температура монтажа без подогрева: не ниже −15 °C.
• Минимальный радиус изгиба: 10 наружных диаметров кабеля (≈117 мм).
• Срок службы: 30 лет.
• Гарантийный срок: 5 лет.

Расшифровка маркировки

• В — изоляция жил из ПВХ‑пластиката.
• В — оболочка из ПВХ‑пластиката.
• Г — отсутствие защитных покровов (брони, экрана и т. п.).
• нг(А) — не распространяет горение при групповой прокладке, категория А (повышенные требования).
• FR (Fire Resistant) — огнестойкий.
• LS (Low Smoke) — низкое дымо‑ и газовыделение при горении.
• 3×1,5 — 3 жилы сечением 1,5 мм² каждая.

Преимущества

• Огнестойкость и сохранение работоспособности при пожаре — за счёт термического барьера кабель продолжает передавать электроэнергию даже в условиях открытого пламени; это критично для питания систем эвакуации, насосов пожаротушения, аварийного освещения.
• Безопасность для людей при пожаре — низкое дымо‑ и газовыделение (LS) сохраняет видимость и снижает токсичность среды, облегчая эвакуацию.
• Пожарная безопасность групповой прокладки — категория нг(А) гарантирует, что при возгорании одного кабеля пламя не перейдёт на соседние линии, что важно для кабельных трасс в лотках и каналах.
• Универсальность применения — подходит для промышленных, гражданских и инфраструктурных объектов, включая больницы, школы, ТЦ, административные здания, где действуют повышенные требования к безопасности.
• Долговечность и надёжность — срок службы до 30 лет при соблюдении условий монтажа и эксплуатации, устойчивость к перепадам температур и влажности.
• Удобство монтажа — однопроволочные жилы обеспечивают надёжный контакт в клеммах распределительных коробок и щитов; круглая форма упрощает укладку в лотках и трубах.

Где может применяться

• Системы аварийного электроснабжения — линии питания аварийного освещения, эвакуационных лифтов, систем дымоудаления и приточной вентиляции.
• Цепи пожарной автоматики и сигнализации — питание пожарных извещателей, оповещателей, приёмно‑контрольных приборов, которые должны функционировать во время пожара.
• Объекты с массовым пребыванием людей — школы, больницы, торговые центры, кинотеатры, где важны сохранение работоспособности систем и минимизация риска отравления продуктами горения.
• Промышленные и инфраструктурные объекты — кабельные галереи, эстакады, технические помещения, где требуется надёжная передача энергии и соблюдение норм пожарной безопасности.
• Операционные, реанимационные, серверные — помещения, где отказ электроснабжения недопустим, а требования к токсичности и задымлению особенно жёсткие.
• Распределительные сети в зданиях — для ответственных розеточных и осветительных групп, где проектные нормы требуют огнестойких линий.

Важные особенности и ограничения

• Не для прокладки в грунте — отсутствие защитного покрова (буква «Г») и специфика конструкции не позволяют укладывать кабель непосредственно в траншеи без дополнительной защиты (трубы, лотки, короба).
• Минимальный радиус изгиба 10D — при монтаже нельзя сильно перегибать кабель; для данного типоразмера это не менее 117 мм, иначе возможна деформация изоляции и снижение ресурса.
• Монтаж при температуре не ниже −15 °C — при более низких температурах ПВХ‑материалы становятся хрупкими, возрастает риск растрескивания оболочки и изоляции.
• Однопроволочные жилы — только для стационарной прокладки — кабель не рассчитан на частые изгибы и динамические нагрузки; не подходит для подключения подвижных механизмов и переносных устройств.
• Требуется проектный расчёт — окончательный выбор сечения, длины трассы, защитных аппаратов и способа прокладки должен выполнять квалифицированный проектировщик с учётом ПУЭ, СП и требований пожарной безопасности.
• Совместимость с аппаратурой защиты — нужно учитывать допустимые токи и характеристики автоматических выключателей/предохранителей, чтобы обеспечить селективность и надёжную защиту линии.
