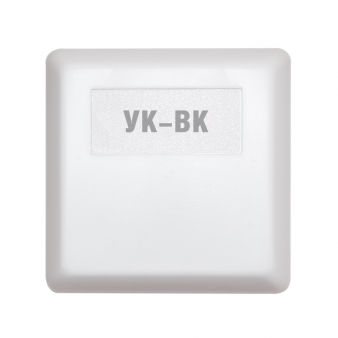

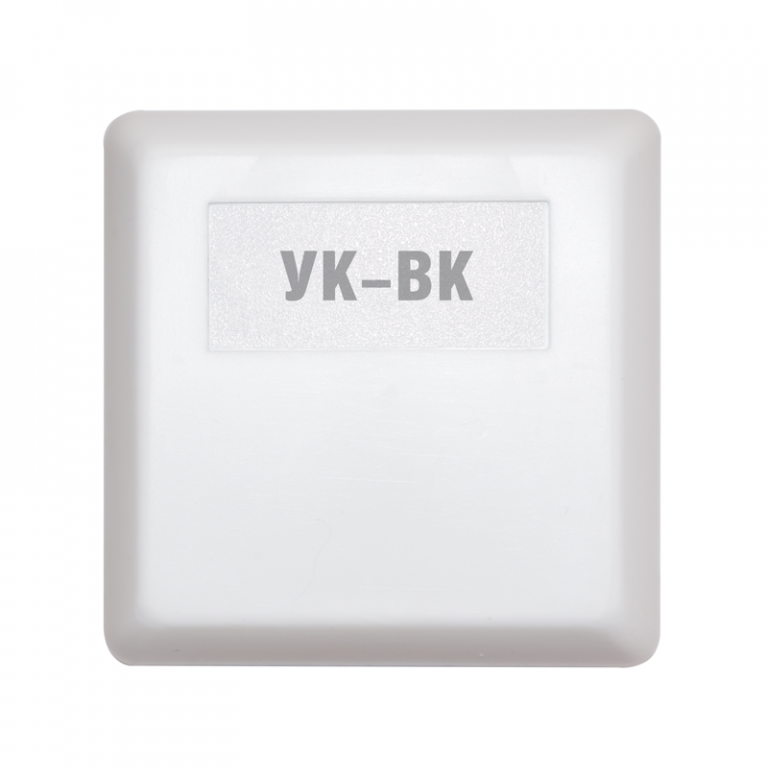

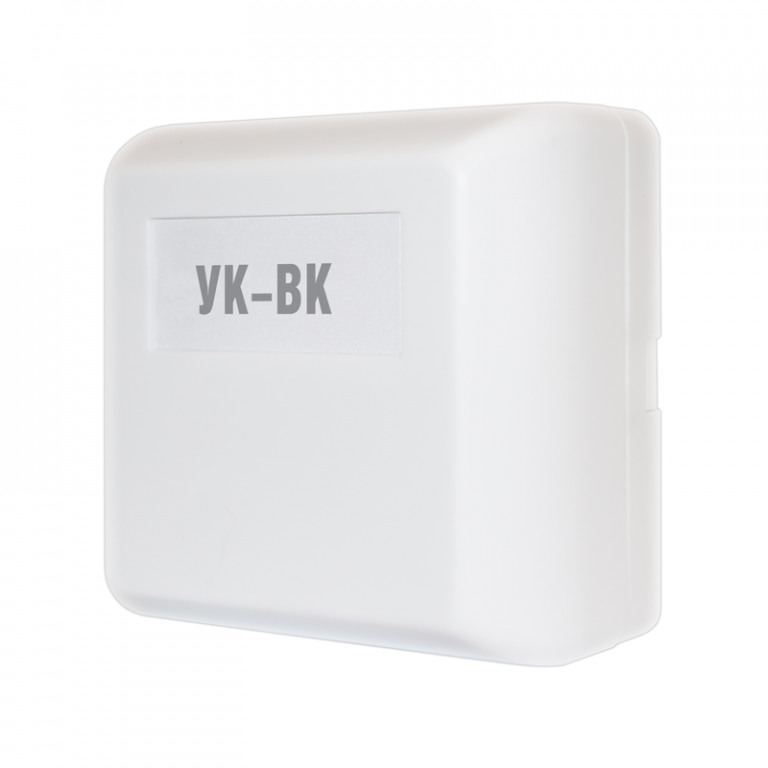

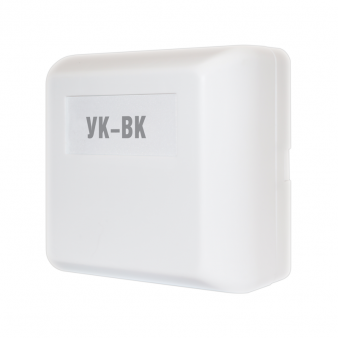

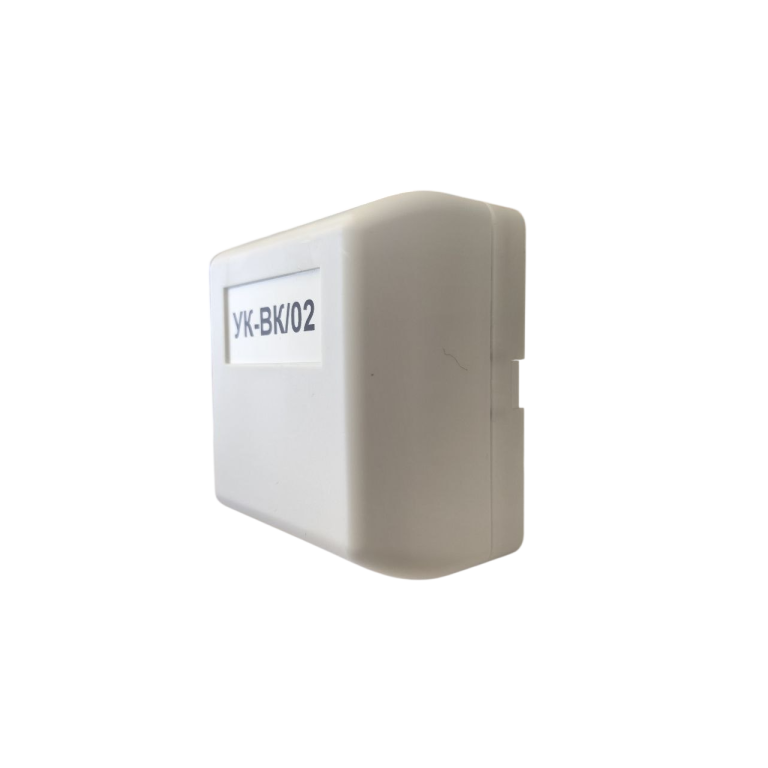

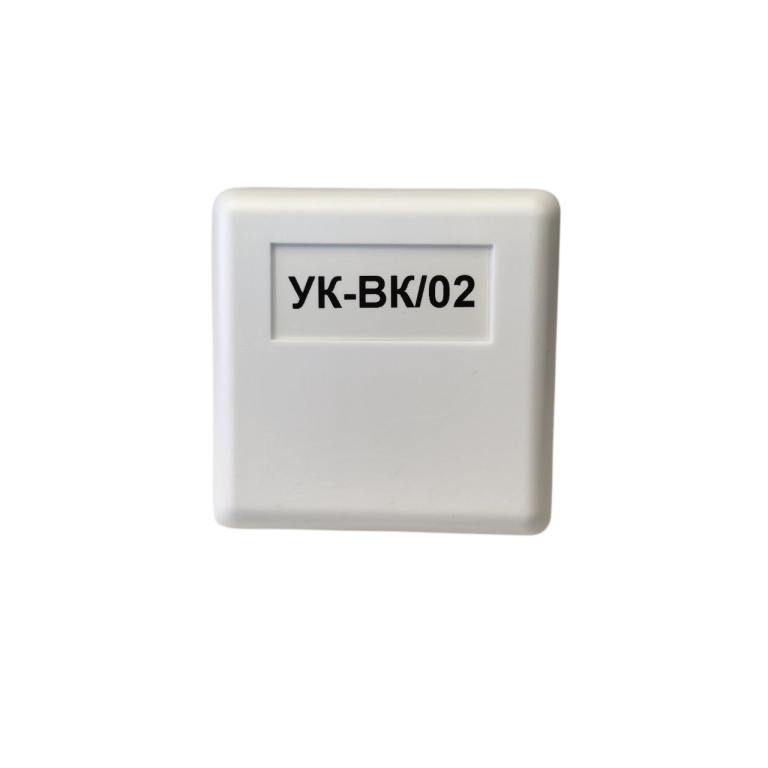

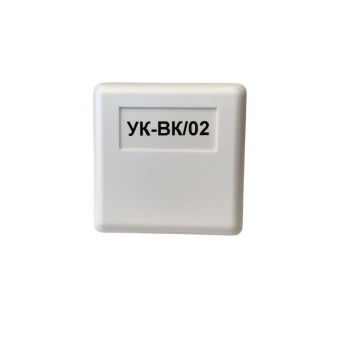

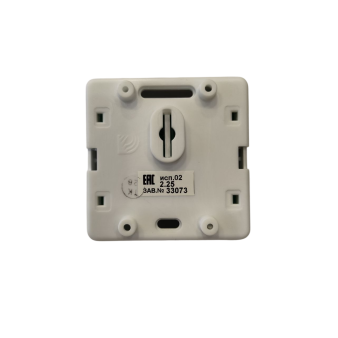

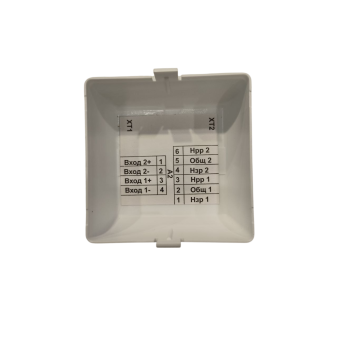

УК-ВК/02 (исп.02) Болид Устройство коммутационное на 2 канала

Устройство коммутационное УК‑ВК/02, 2 реле, переключение, 12 В, коммутация до 220 В/10 А, габариты 75×75×46 мм

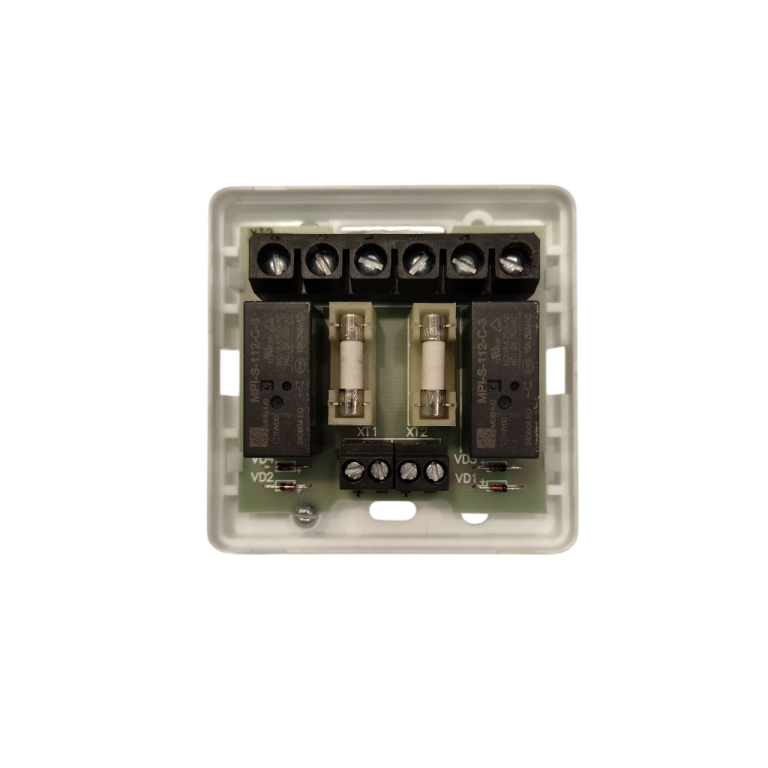

УК‑ВК/02 — коммутационное устройство для систем охранно‑пожарной сигнализации и управления пожаротушением. Оснащено двумя исполнительными реле с переключающими контактами: позволяет дистанционно управлять подключением и отключением исполнительных устройств (сирен, ламп, электромагнитных замков, модулей пуска пожаротушения и т. п.). Работает от 12 В, обеспечивает коммутацию нагрузок до 220 В переменного тока или до 30 В постоянного тока с током до 10 А на каждое реле. Высокая прочность изоляции (не менее 3500 В) и широкий температурный диапазон (−30…+50 °C) делают устройство пригодным для сложных условий эксплуатации.

Преимущества

• Два независимых канала коммутации: два реле позволяют одновременно управлять разными исполнительными устройствами (например, сиреной и замком) без взаимного влияния цепей.
• Переключающие контакты реле: в отличие от реле «на замыкание», переключающие группы дают гибкость схем — можно реализовать как включение нагрузки, так и переключение между цепями или отключение по тревоге.
• Высокая нагрузочная способность: каждое реле коммутирует до 10 А при 220 В (переменный ток) или до 10 А при 30 В (постоянный ток) — подходит для мощных исполнительных устройств.
• Надёжная гальваническая развязка: прочность изоляции «вход‑выход» не менее 3500 В снижает риск выхода из строя при скачках напряжения и повышает безопасность персонала.
• Работа в жёстких климатических условиях: диапазон температур −30…+50 °C позволяет применять устройство в неотапливаемых помещениях, технических коридорах, шкафах на улице (в термошкафах).
• Компактные габариты: размеры 75×75×46 мм и масса не более 0,3 кг — удобно размещать в монтажных шкафах и распределительных боксах.
• Умеренное энергопотребление: входной ток 72–106 мА при 12 В — небольшая дополнительная нагрузка на источник питания системы.

Характеристики (для исполнения УК‑ВК/02)

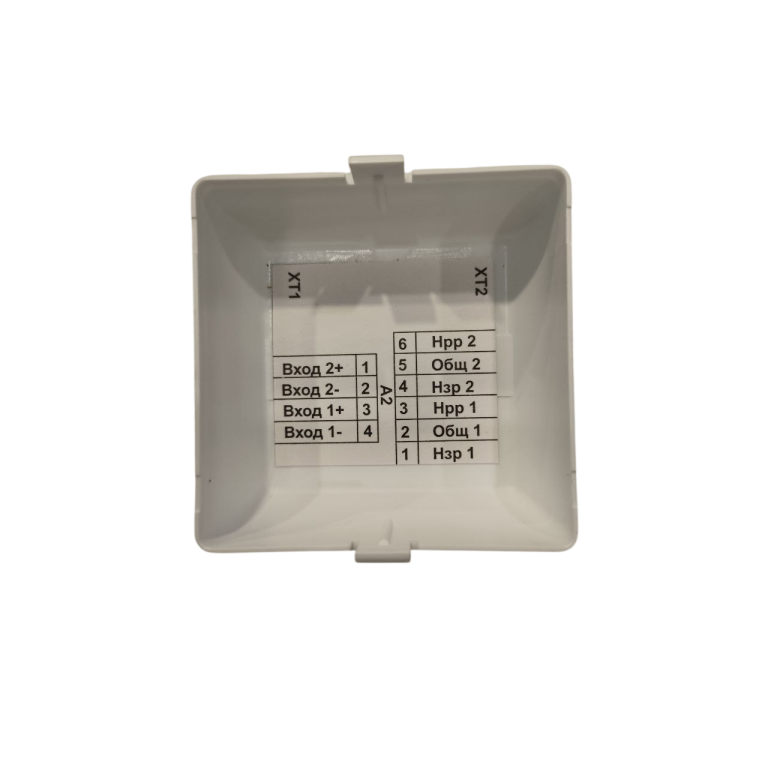

Реле и коммутация:

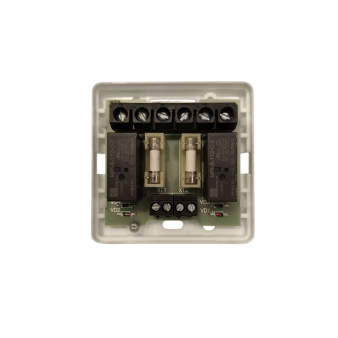

• Количество исполнительных реле: 2.
• Тип выходных контактов: на переключение.
• Максимальное коммутируемое напряжение:
  • переменное: 220 В;
  • постоянное: 30 В.
• Максимальный коммутируемый ток на каждое реле:
  • переменный: 10 А;
  • постоянный: 10 А.

Питание и потребление:

• Входное напряжение: 12 В (постоянный ток).
• Входной ток: 72–106 мА (суммарно для двух реле).

Безопасность и изоляция:

• Прочность электрической изоляции «вход‑выход»: не менее 3500 В.

Условия эксплуатации:

• Диапазон рабочих температур: −30…+50 °C.

Габариты и монтаж:

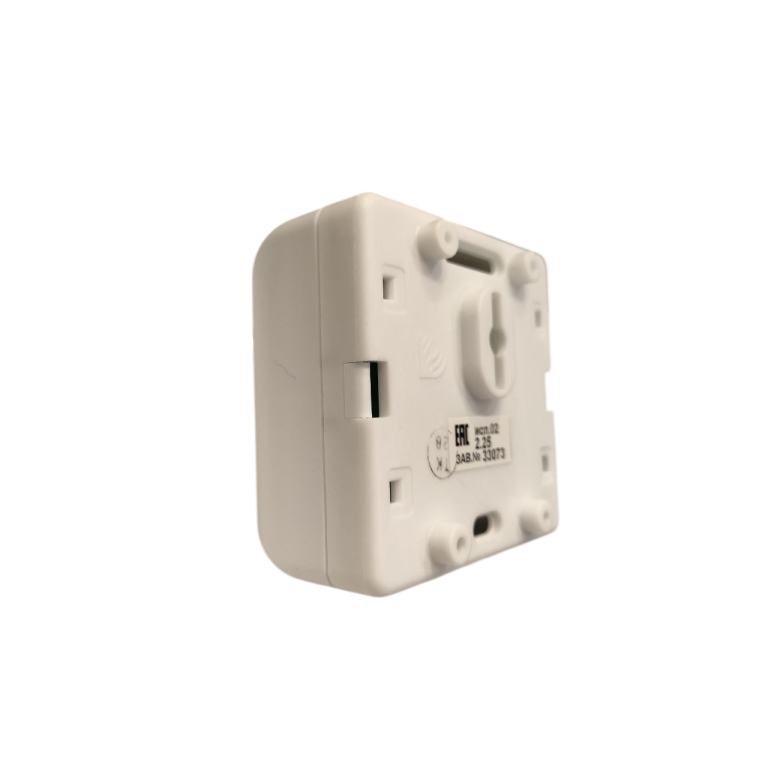

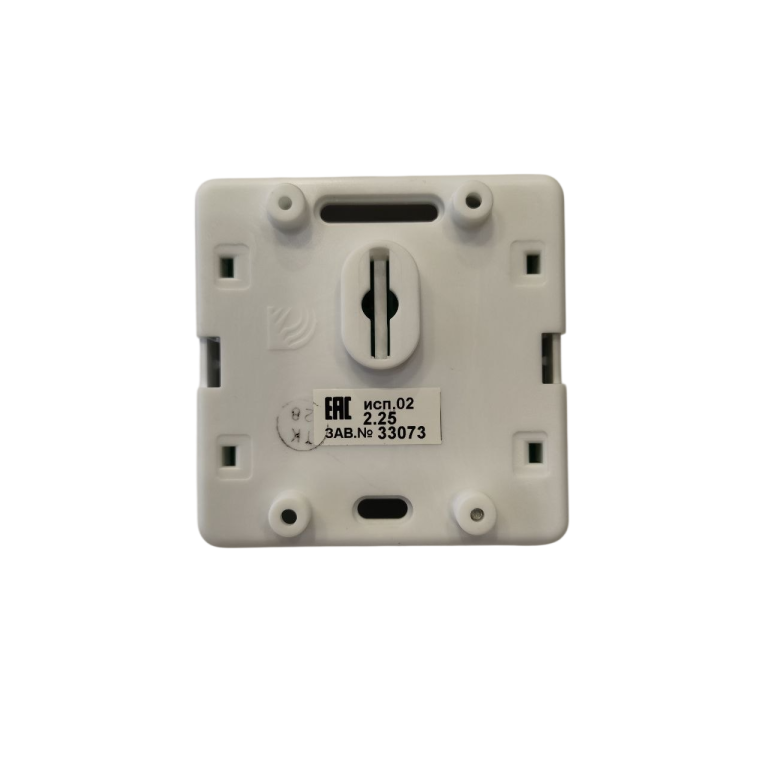

• Габаритные размеры: 75×75×46 мм.
• Масса: не более 0,3 кг.

Применение

• Управление исполнительными устройствами в ОПС: включение/отключение сирен, световых оповещателей, модулей автоматического пожаротушения по сигналу приёмно‑контрольного прибора.
• Системы контроля доступа: коммутация электромагнитных/электромеханических замков, управление турникетами, шлагбаумами.
• Автоматизация инженерных систем: дистанционное управление вентиляцией, насосами, клапанами, обогревателями в составе систем диспетчеризации и пожарной автоматики.
• Резервирование и переключение цепей: благодаря переключающим контактам можно реализовать схемы резервирования питания или перевод нагрузки на резервный контур.
• Объекты с нестабильным электроснабжением: высокая изоляция и устойчивость к перепадам температур повышают надёжность работы в промышленных и уличных шкафах.

Особенности и ограничения

• Только 12 В питания: устройство рассчитано на 12 В постоянного тока — не подключайте к 24 В или сетевому напряжению 220 В напрямую на вход.
• Ограничения по нагрузке: максимальный ток 10 А — для более мощных нагрузок (например, двигателей, мощных нагревателей) требуется промежуточное реле или контактор.
• Не для индуктивных нагрузок без защиты: при коммутации электродвигателей, соленоидов и катушек возможны выбросы напряжения — рекомендуется ставить защитные цепи (варисторы, RC‑цепочки) или использовать промежуточные пускатели.
• Требования к монтажу: устанавливайте в сухих помещениях или в герметичных/обогреваемых шкафах; избегайте прямого воздействия влаги и конденсата.
• Монтаж и подключение — только квалифицированным персоналом: из‑за высоких коммутируемых токов и напряжения 220 В ошибки в монтаже могут привести к повреждению оборудования или поражению током.
