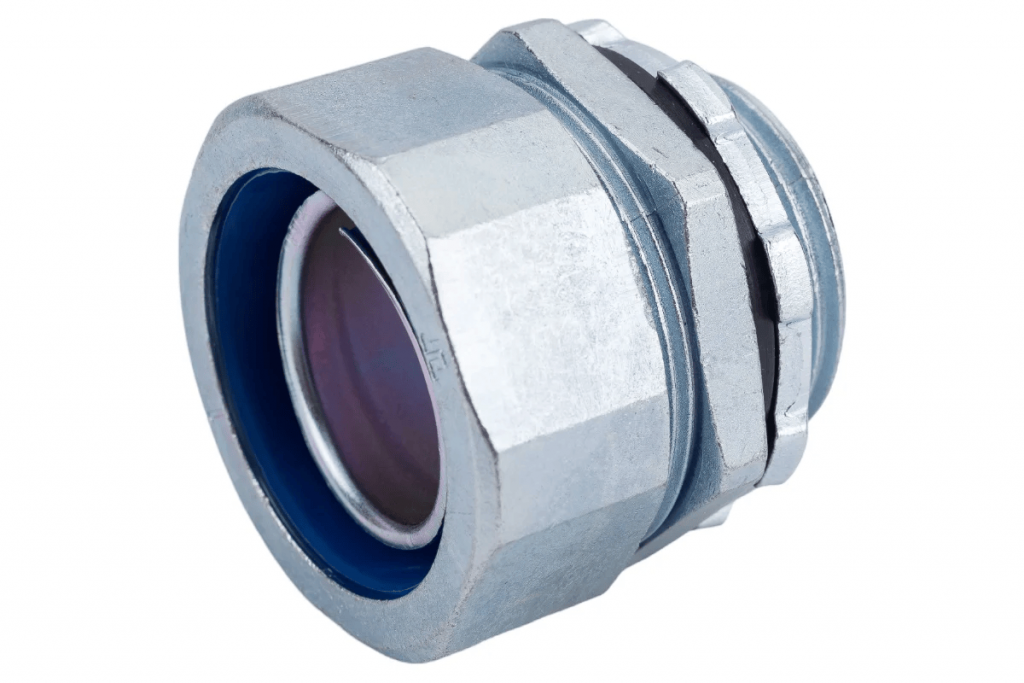

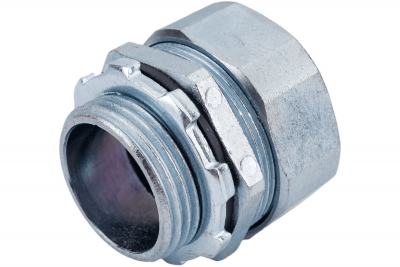

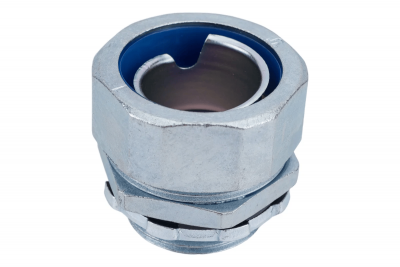

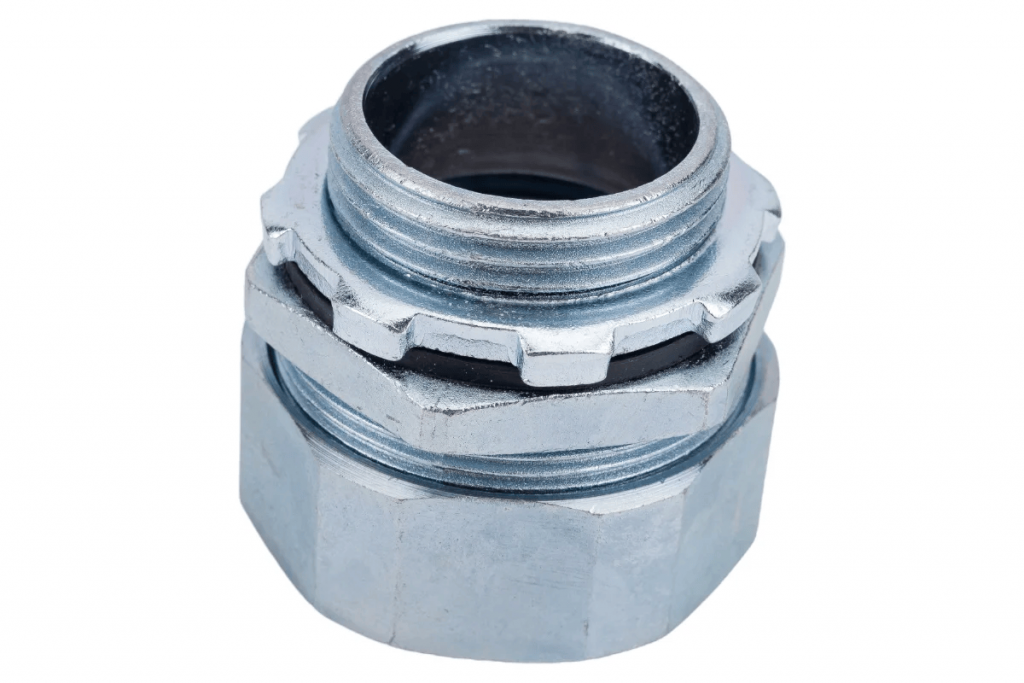

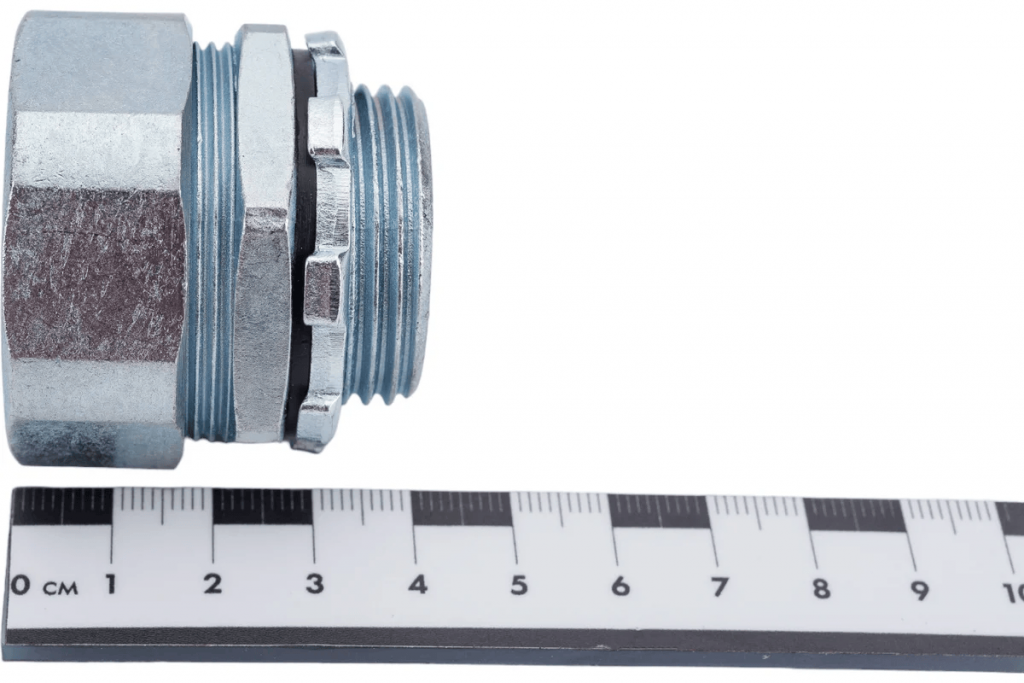

SQ0409-0104 TDM Резьбовой крепёжный элемент РКн-25 наружная резьба

Резьбовой крепёжный элемент TDM SQ0409‑0104 (РКн‑25), наружная резьба

Тип: вводная муфта прямая.

Назначение
Муфта предназначена для надёжного соединения и фиксации труб в электромонтажных работах. Используется при прокладке кабельных линий, монтаже электрооборудования и создании защитных трасс для кабелей. Обеспечивает герметичное соединение труб между собой или с электротехническими коробками и корпусами.

Основные характеристики

• условный проход: 25 мм;
• внешний диаметр трубы: 25 мм;
• внутренний диаметр трубы: 33,8 мм;
• степень защиты: IP54 (защита от пыли и брызг воды);
• материал: цинковый сплав (устойчив к коррозии и механическим воздействиям);
• цвет: стальной;
• вес нетто: 0,11 кг;
• количество в упаковке: 1 шт.;
• тип резьбы: наружная.

Конструктивные особенности

• прямая форма муфты обеспечивает простоту монтажа в линейных участках трассы;
• наружная резьба позволяет надёжно зафиксировать муфту на трубе или в посадочном отверстии;
• конструкция обеспечивает герметичность соединения (при использовании с уплотнительными элементами);
• цинковое покрытие защищает от коррозии, продлевая срок службы изделия.

Преимущества

• надёжность соединения: прочная фиксация труб без люфтов и смещений;
• защита от внешних воздействий: степень защиты IP54 позволяет использовать муфту в условиях повышенной запылённости и влажности;
• долговечность: цинковый сплав устойчив к окислению и коррозии;
• универсальность: подходит для различных типов монтажных работ;
• простота монтажа: не требует специальных инструментов или навыков.

Область применения

• прокладка кабельных трасс в жилых, коммерческих и промышленных зданиях;
• монтаж электрощитового оборудования;
• создание защитных оболочек для силовых и слаботочных кабелей;
• соединение труб в системах вентиляции и кондиционирования (где допустимо);
• использование в условиях умеренной влажности и запылённости (благодаря степени защиты IP54).

Рекомендации по монтажу

1. Проверьте соответствие диаметров трубы и муфты перед установкой.
2. Очистите резьбу от загрязнений и заусенцев.
3. Наверните муфту на трубу с наружной резьбой до упора, обеспечив плотное прилегание.
4. При необходимости используйте уплотнительные прокладки или герметики для повышения герметичности соединения (особенно в условиях повышенной влажности).
5. Убедитесь, что муфта не имеет перекосов и свободно вращается до окончательной фиксации.
6. Затяните соединение с умеренным усилием, избегая чрезмерного давления, которое может повредить резьбу.

Условия эксплуатации

• температурный диапазон: в соответствии с условиями эксплуатации цинковых сплавов (обычно −40 … +80 °C);
• влажность: допускается эксплуатация в условиях повышенной влажности, но без постоянного контакта с водой;
• среда: неагрессивная (без воздействия кислот, щелочей и сильных окислителей).

Меры предосторожности

• не используйте муфту в системах высокого давления;
• избегайте ударных нагрузок при монтаже;
• проверяйте целостность цинкового покрытия — повреждения могут привести к коррозии;
• при обнаружении дефектов резьбы или трещин не используйте изделие.
