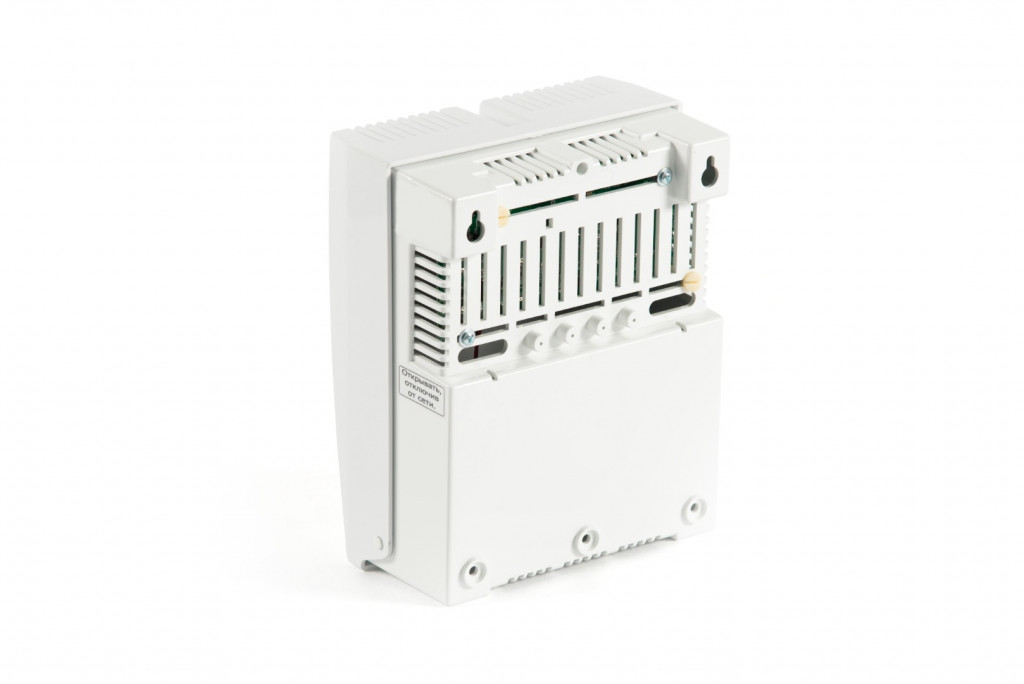

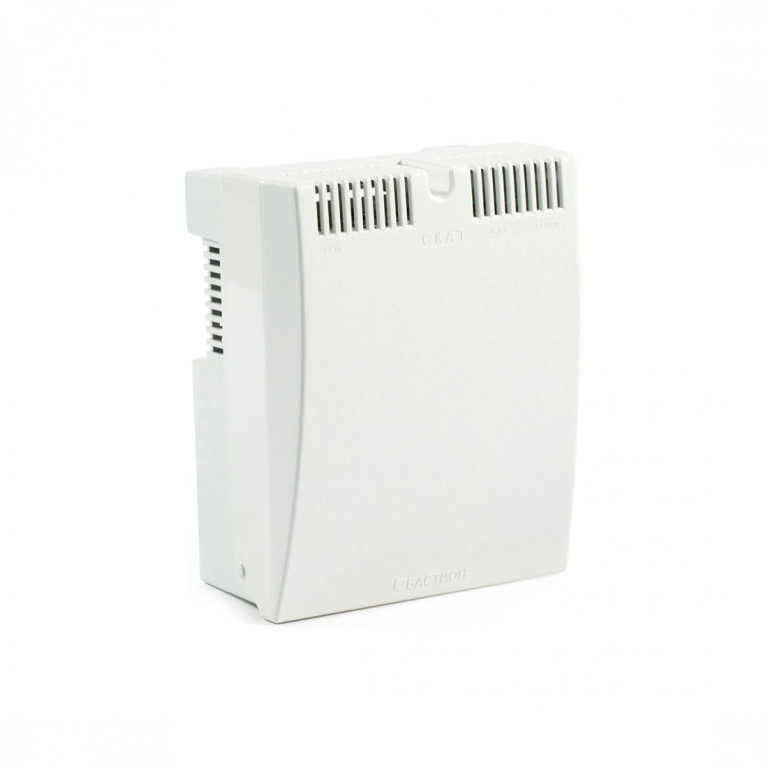

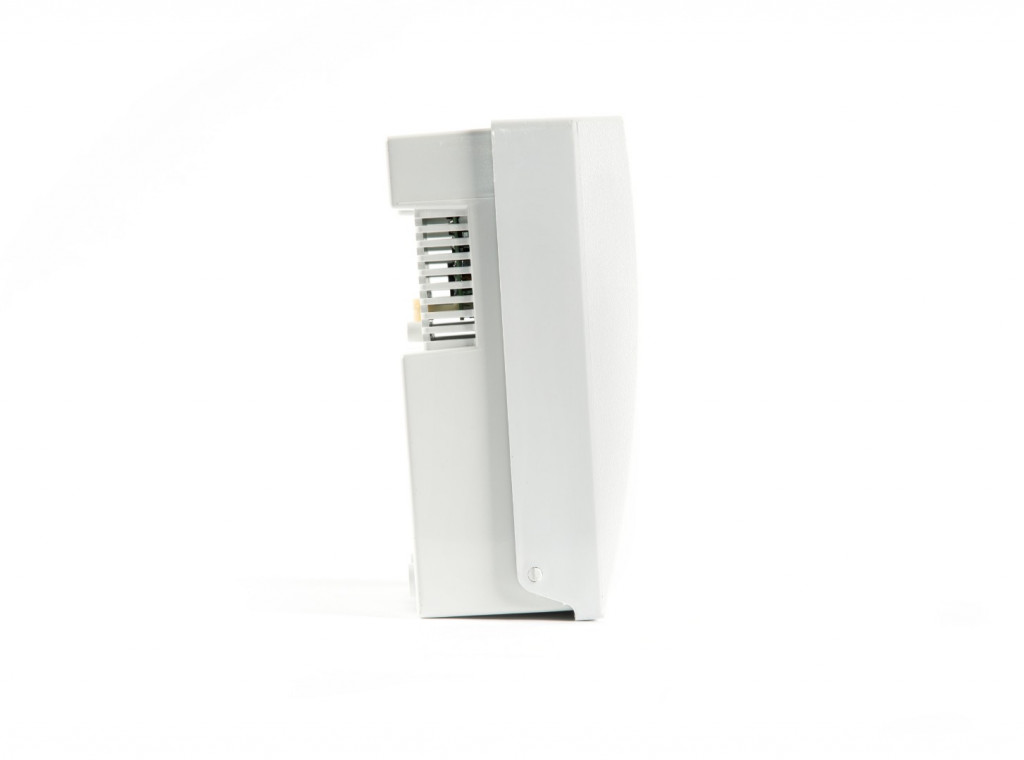

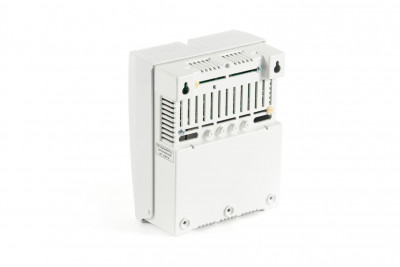

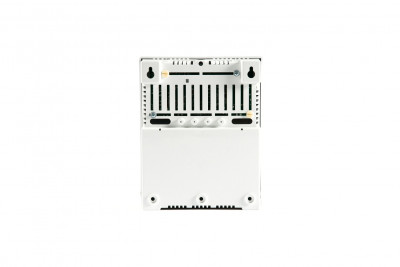

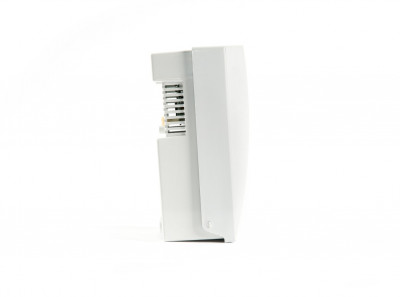

СКАТ-1200Д исп.1 (СКАТ ИБП-12/3-7) Бастион Источник бесперебойного питания 12 В, 3 А

Источник бесперебойного питания СКАТ‑1200Д исп. 1 (СКАТ ИБП‑12/3‑7) «Бастион»

Современный ИБП в запатентованном пластиковом корпусе — надёжное решение для бесперебойного питания систем безопасности, автоматики и телекоммуникационного оборудования. Сочетает продуманную эргономику, комплексную защиту и стабильную работу в широком диапазоне условий.

Ключевые характеристики

• Входное напряжение сети: ∼220 В, 50±1 Гц, диапазон 170–242 В;
• Выходное напряжение:
  • в режиме «ОСНОВНОЙ» (сеть есть): 12,9–14,0 В;
  • в режиме «РЕЗЕРВ» (сеть пропала): 9,5–12,6 В;
• Номинальный ток нагрузки: 2,5 А;
• Максимальный ток нагрузки:
  • кратковременно (5 с) в режиме «ОСНОВНОЙ»: 3,0 А;
  • в режиме «РЕЗЕРВ»: 3,0 А;
• Ток заряда АКБ: ≤0,65 А;
• Рекомендуемая АКБ: герметичная свинцово‑кислотная, 12 В, ≥7 Ач (1 шт.);
• Пульсации выходного напряжения (от пика до пика): ≤30 мВ;
• Потребляемая мощность без нагрузки: ≤5,0 ВА;
• Габаритные размеры (без упаковки): 170×210×103 мм;
• Масса нетто/брутто: 0,6/0,7 кг;
• Рабочий диапазон температур: −10∘C…+40∘C;
• Влажность при 25∘C: ≤90%;
• Степень защиты: IP20 (по ГОСТ 14254‑96).

Преимущества корпуса

• Патентованная конструкция (№ 182461) — надёжность и уникальность дизайна;
• Компактность и вместительность — оптимальное использование пространства;
• Откидная крышка с одной точкой крепления — удобный доступ к клеммам;
• Ненавязчивая светодиодная индикация — чёткая визуализация статуса без излишней яркости;
• Универсальное настенное крепление — гибкость монтажа с различными вариантами крепежа;
• Технологические отверстия — удобное подведение проводов без лишних усилий.

Основные функции

1. Бесперебойное питание
   • автоматический переход на АКБ при пропадании сети (режим «РЕЗЕРВ»);
   • возврат в режим «ОСНОВНОЙ» при восстановлении напряжения.
2. Интеллектуальный заряд АКБ
   • оптимальный ток заряда (≤0,65 А) с контролем состояния батареи;
   • защита от глубокого разряда (отключение при 10,5–11,0 В);
   • индикация разряда (гашение индикатора «АКБ» при 11,0–11,5 В).
3. Комплексная защита
   • от переполюсовки АКБ (электронная схема);
   • от короткого замыкания клемм АКБ;
   • от КЗ на выходе (автоматическое восстановление после устранения неисправности);
   • защита нагрузки от аварий источника.
4. Информативные сигналы
   • световая индикация: «Сеть», «Выход», «АКБ»;
   • выходной сигнал «OK» (открытый коллектор): ≤60 В, ≤50 мА — для интеграции в системы мониторинга.
5. Режим «холодный пуск»
   • восстановление работы при подключении заряженной АКБ в режиме «РЕЗЕРВ».

Область применения

Идеален для:

• систем охранно‑пожарной сигнализации;
• контроллеров автоматизации и управления;
• телекоммуникационного и серверного оборудования;
• систем видеонаблюдения и контроля доступа;
• устройств с питанием 12–14 В, требующих резервирования.

Плюсы для пользователя

• Надёжность — стабильная работа в широком диапазоне напряжений сети (170–242 В) и температур (−10∘C…+40∘C);
• Экономия — низкое энергопотребление без нагрузки (≤5 ВА) снижает эксплуатационные затраты;
• Простота обслуживания — удобная конструкция корпуса и чёткая индикация упрощают контроль и ремонт;
• Гибкость интеграции — сигнал «OK» позволяет встраивать ИБП в сложные системы мониторинга;
• Безопасность — многоуровневая защита предотвращает повреждение оборудования и АКБ;
• Удобство монтажа — компактные размеры и настенное крепление экономят пространство.

Комплектация и требования

• АКБ в комплект не входит — требуется внешняя батарея 12 В, ≥7 Ач;
• Сечение подключаемых проводов: ≤1,5 мм2;
• Условия эксплуатации — закрытые помещения с естественной вентиляцией, без агрессивных сред.
