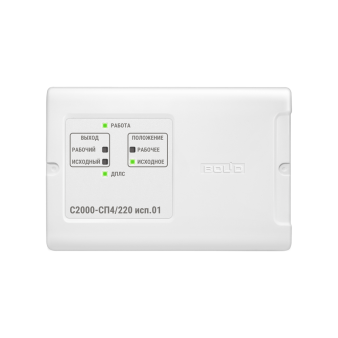

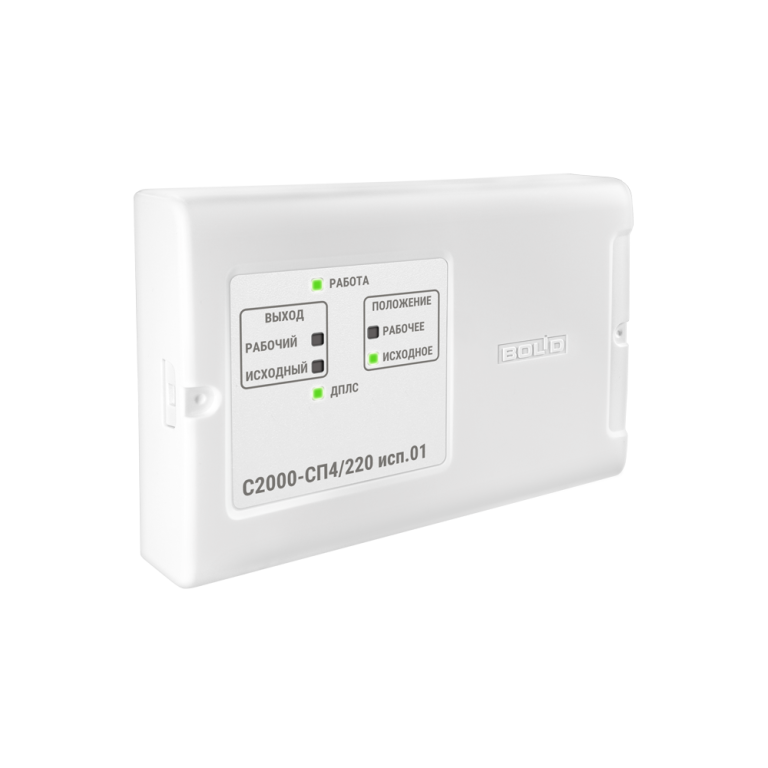

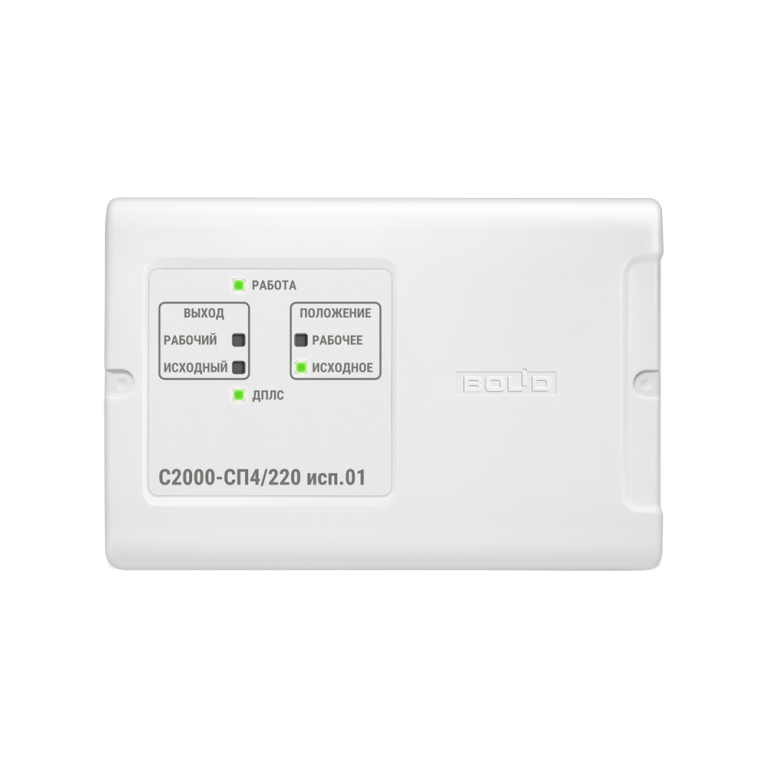

С2000-СП4/220 исп.01 Болид Блок сигнально-пусковой адресный

Блок сигнально‑пусковой адресный С2000‑СП4/220 исп.01 (Болид)

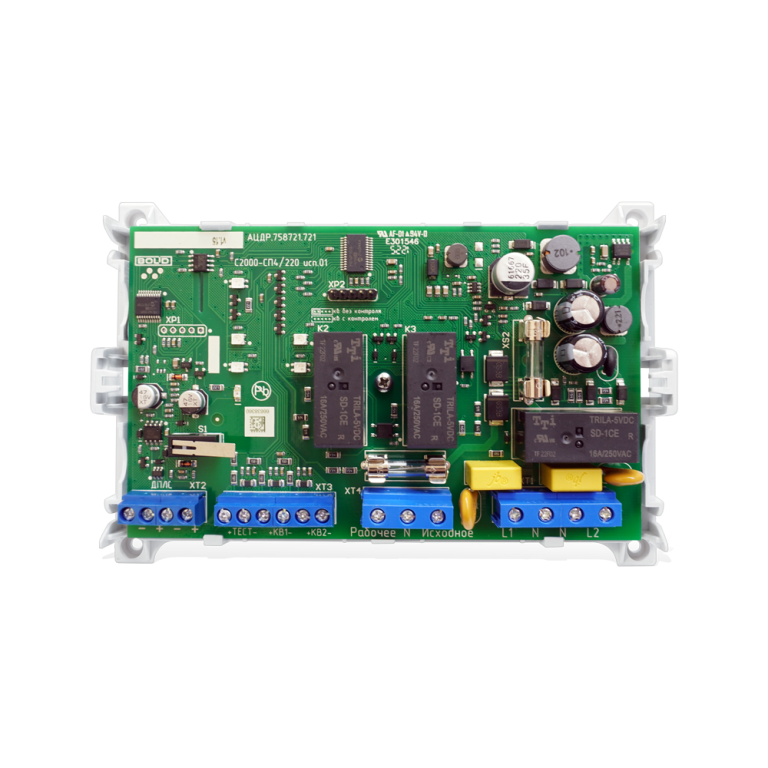

С2000‑СП4/220 исп.01 — адресный сигнально‑пусковой блок со встроенным изолятором короткого замыкания ДПЛС, предназначенный для управления приводами с рабочим напряжением 220 В переменного тока. Блок имеет два релейных выхода с контролем цепей нагрузки (короткое замыкание, обрыв) и три контролируемые зоны для подключения концевых выключателей состояния привода и кнопки функционального теста. Электронная часть питается от двухпроводной линии связи (ДПЛС), силовая — от сети 230 В ±10 %. Совместим с контроллерами «С2000‑КДЛ» (до 25 блоков в линии), программируемая логика управления от пульта «С2000М» или ППКУП «Сириус». Программирование — утилитой UProg.exe.

Преимущества

• Встроенный изолятор короткого замыкания ДПЛС — при замыкании в линии блок отключает повреждённый участок, сохраняя работоспособность остальной системы.
• Контроль цепей нагрузки: обнаружение короткого замыкания и обрыва — немедленное уведомление о неисправности подключённых приводов.
• Три контролируемые зоны — подключение концевых выключателей для отслеживания реального положения привода (открыт/закрыт) и кнопки функционального теста.
• Гальваническая развязка силовых выходов от ДПЛС — защита адресной линии от высоковольтных помех и аварийных ситуаций в силовой цепи.
• Программируемая логика управления — гибкая настройка сценариев срабатывания реле от пульта «С2000М» или ППКУП «Сириус».
• Электропитание электронной части по ДПЛС — отдельный слаботочный источник не требуется.
• Опциональная кнопка тестирования — проверка работоспособности блока и привода непосредственно на месте установки.
• Крепление на DIN‑рейку или настенный навесной монтаж — универсальность размещения в щитах автоматики.

Основные характеристики

• Исполнение: С2000‑СП4/220 исп.01.
• Встроенный изолятор КЗ ДПЛС: есть.
• Совместимость: контроллеры «С2000‑КДЛ»; до 25 блоков в линии.
• Количество выходов: 2 релейных.
• Максимальный коммутируемый ток одного реле: 3 А.
• Коммутируемое напряжение: 230 В ±10 % переменного тока.
• Контроль цепей нагрузки: короткое замыкание, обрыв.
• Максимальный ток контроля исправности цепей: 1,5 мА.
• Количество контролируемых зон: 3 (концевые выключатели привода, кнопка функционального теста).
• Питание электронной части: от ДПЛС.
• Питание силовой части: 230 В ±10 % переменного тока.
• Потребляемый ток от ДПЛС: не более 1,5 мА.
• Гальваническая развязка силовых выходов от ДПЛС: есть.
• Рабочий диапазон температур: от −30 до +55 °C.
• Относительная влажность: до 93 % при +40 °C.
• Степень защиты корпуса: IP40.
• Габариты: 156 × 107 × 39 мм.
• Средний срок службы: 10 лет.
• Программирование: UProg.exe.

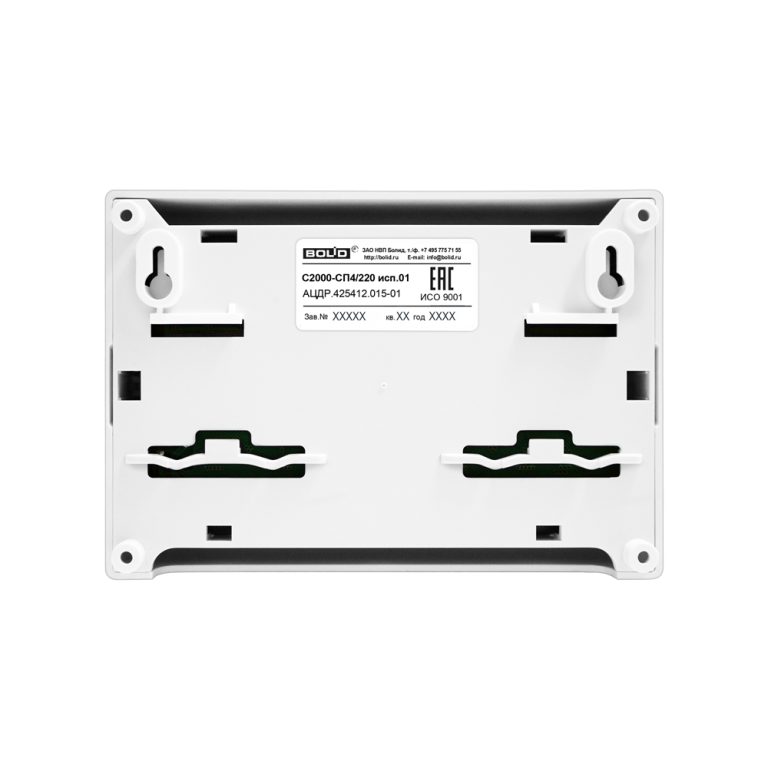

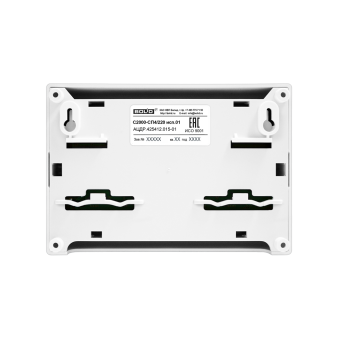

• Тип монтажа: настенный навесной или на DIN‑рейку.

Где может применяться

• Системы противопожарной защиты: управление дымовыми клапанами, клапанами подпора воздуха и дымоудаления с контролем их реального положения через концевые выключатели.
• Системы пожаротушения: запуск приводов задвижек, насосов и других исполнительных механизмов на 220 В.
• Вентиляция и кондиционирование: отключение или переключение вентиляционных установок по сигналам пожарной автоматики.
• Автоматика зданий: управление электроприводами ворот, шлюзов, противопожарных дверей на 220 В.
• Объекты с адресной системой «Орион Про»: интеграция в единую систему безопасности с централизованным управлением и мониторингом.

Важные особенности и ограничения

• Степень защиты IP40 — для установки внутри помещений в закрытых щитах и шкафах; уличное применение не предусмотрено.
• Коммутируемое напряжение 230 В переменного тока — блок не подходит для приводов на 12/24 В; для этого используется исполнение С2000‑СП4/24 или С2000‑СП4/24 исп.01.
• Максимальный ток одного реле 3 А — для приводов большей мощности требуется промежуточный контактор.
• До 25 блоков на один «С2000‑КДЛ» — при большем количестве используйте дополнительные контроллеры.
• Питание силовой части от сети 230 В — при монтаже соблюдайте правила электробезопасности и обеспечьте надёжное заземление; работы выполняются квалифицированным персоналом.
• Программирование через UProg.exe — требуется ПК и USB‑программатор; настройку логики рекомендуется выполнять до монтажа на объекте.
• При коммутации индуктивных нагрузок (электромагниты, обмотки двигателей, клапаны) используйте искрогасящие цепи (RC‑демпферы, варисторы) для защиты контактов реле и продления ресурса.
