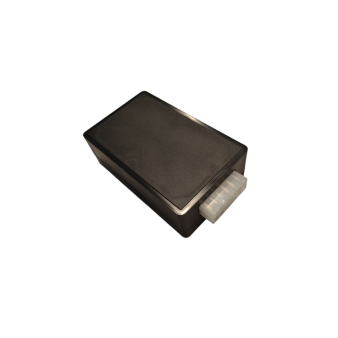

DIN8‑P Ритм Расширитель дискретных входов (для трекеров Voyager 2N)

Расширитель дискретных входов Ритм DIN8‑P (для трекеров Voyager 2N)

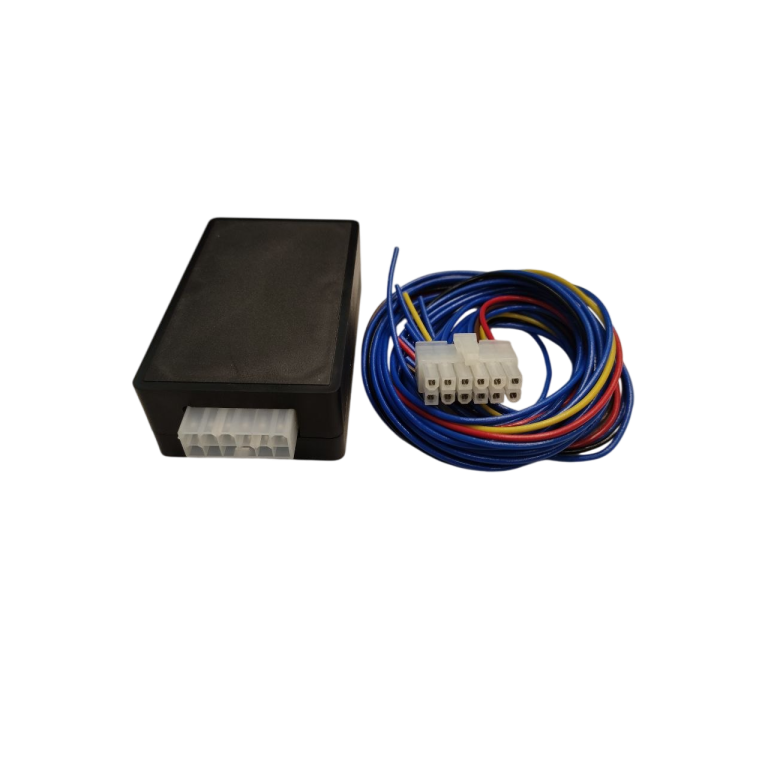

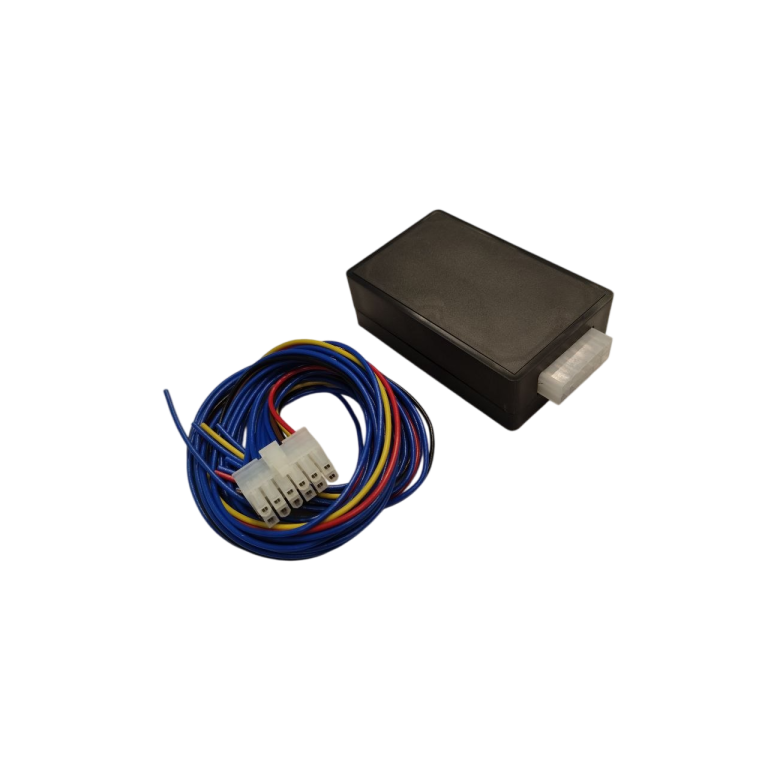

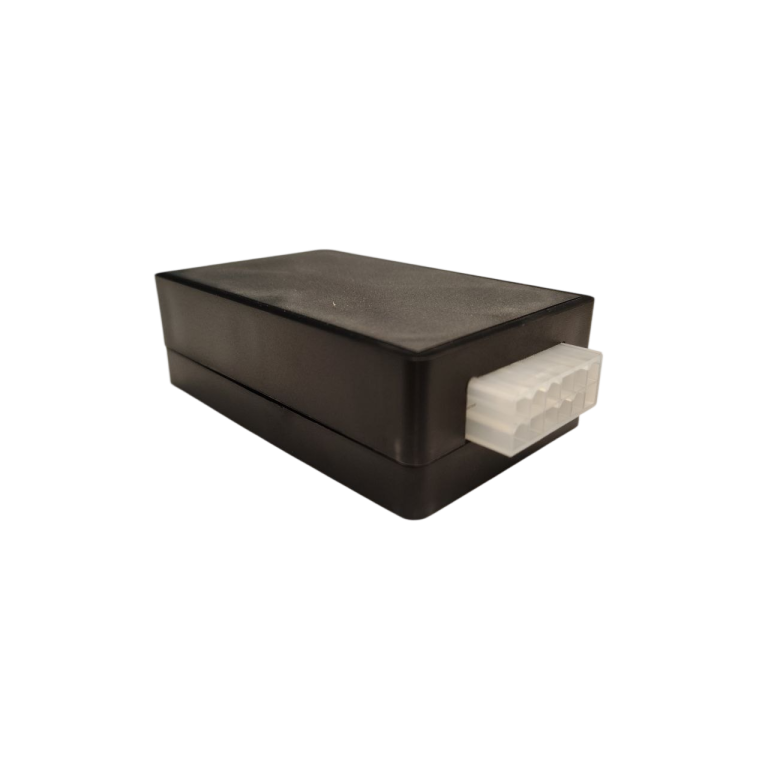

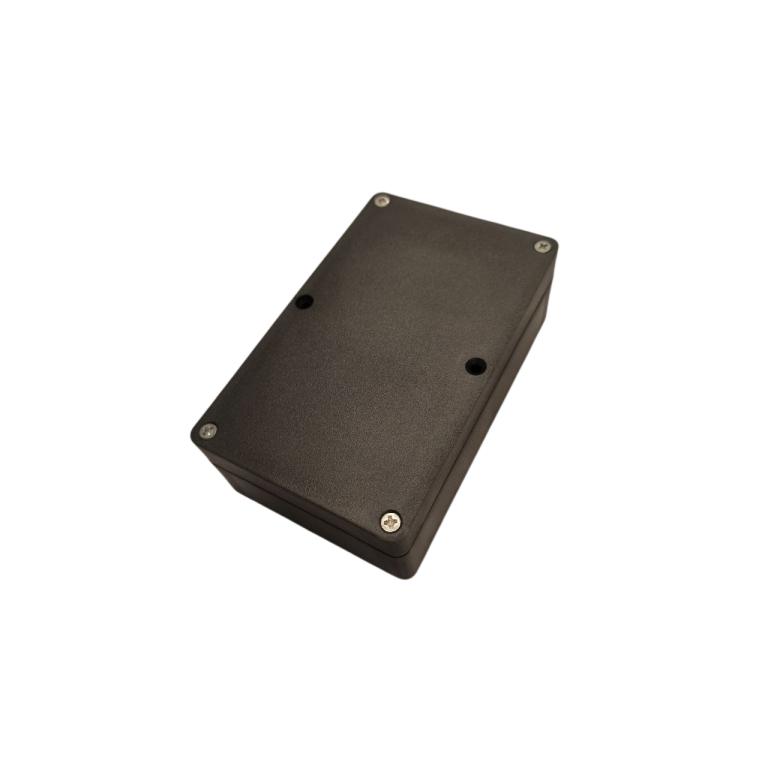

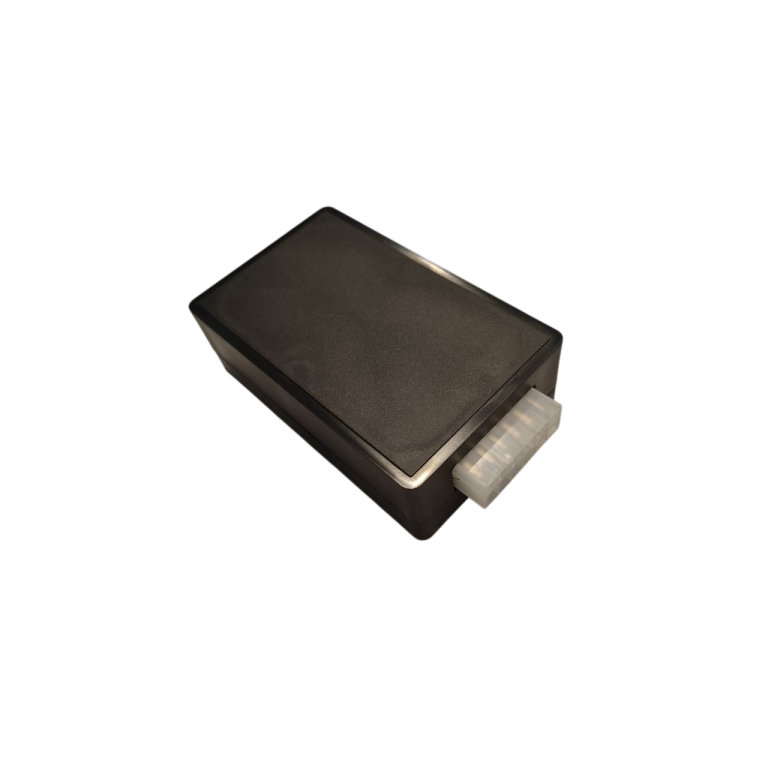

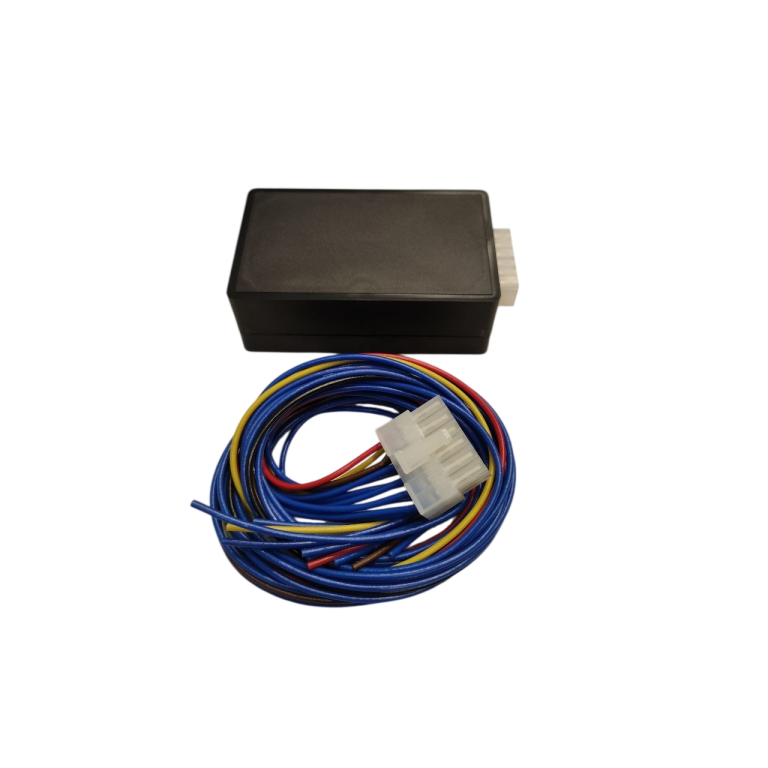

Ритм DIN8‑P — расширитель на 8 дискретных входов для трекеров семейства Voyager 2N. Устройство фиксирует появление сигнала, когда на входе возникает напряжение порядка уровня питания (ориентировочно +12/24 В). Обмен данными и управление реализованы через интерфейс RS‑232. Прибор рассчитан на питание от внешнего источника 10–30 В, потребляет всего 12 мА в дежурном режиме. Благодаря широкому диапазону рабочих температур (−40…+85 °C) и компактным габаритам (50×90×25 мм) подходит для установки в сложных условиях — в уличных шкафах, на промышленных объектах, в транспортных узлах. Степень защиты корпуса — IP30.

Преимущества

• Совместимость с трекерами Voyager 2N. Интегрируется в уже развёрнутые системы мониторинга транспорта и стационарных объектов на базе этого семейства.
• 8 независимых дискретных входов. Позволяет одновременно контролировать несколько внешних событий — например, открытие дверей, срабатывание датчиков, включение/выключение оборудования.
• Широкий диапазон питания 10–30 В. Подходит для 12‑ и 24‑вольтовых систем без дополнительных преобразователей — это удобно при установке на транспорте и в промышленных сетях.
• Низкое энергопотребление (12 мА). Не создаёт заметной нагрузки на бортовую сеть или резервное питание, что важно для автономных и аккумуляторных систем.
• Экстремальный температурный диапазон. Стабильная работа от −40 до +85 °C делает устройство пригодным для неотапливаемых помещений, уличных шкафов, спецтехники и транспорта в суровых климатических зонах.
• Компактный форм‑фактор. Габариты 50×90×25 мм позволяют разместить модуль в тесных монтажных пространствах — в распределительных коробках, приборных отсеках, стойках.
• Стандартный интерфейс RS‑232. Простая интеграция и диагностика: можно подключить к ПК через преобразователь USB‑RS‑232 и проверить состояние входов.

Основные характеристики

• Назначение: расширение числа дискретных входов для трекеров Voyager 2N.
• Количество входов: 8.
• Принцип срабатывания: переход в состояние «есть сигнал» при появлении на входе напряжения порядка уровня питания (+12/24 В).
• Интерфейс обмена: RS‑232 (1 порт).
• Питание: от внешнего источника, 10–30 В.
• Потребление тока: 12 мА в дежурном режиме.
• Степень защиты: IP30 (защита от крупных частиц, без защиты от влаги — предназначен для установки в сухих закрытых шкафах).
• Рабочая температура: −40…+85 °C.
• Габариты: 50×90×25 мм.
• Особенности монтажа: компактный корпус позволяет крепить модуль на DIN‑рейку или в монтажный бокс рядом с трекером и источником питания.

Где применять

• Мониторинг транспорта. Контроль состояния дверей, включения зажигания, работы навесного оборудования, срабатывания концевиков и датчиков — всё это можно завести на входы расширителя и передавать в систему телематики.
• Промышленные объекты и склады. Подключение дискретных датчиков (открытие ворот, срабатывание аварийной кнопки, наличие питания на линии) для передачи событий в систему диспетчеризации.
• Охранные и технологические системы. Фиксация тревожных сигналов от внешних датчиков, реле, кнопок и передача статуса в телематический сервер или на пульт охраны.
• Автоматизация и контроль энергопотребления. Мониторинг включения/выключения оборудования, контроль наличия напряжения на фидерах, фиксация времени работы агрегатов.
• Уличные и неотапливаемые шкафы. Благодаря морозостойкости и термостойкости модуль можно ставить в распределительных и коммутационных шкафах без подогрева и кондиционирования.

Важные особенности и ограничения

• Только дискретные входы. Модуль не предназначен для аналоговых измерений (напряжение, ток, температура) — он фиксирует факт наличия/отсутствия сигнала.
• Срабатывание по уровню напряжения. Для корректной работы важно, чтобы источник сигнала обеспечивал напряжение, близкое к уровню питания (примерно +12/24 В): низковольтные сигналы или «сухие контакты» без подтяжки могут не распознаваться.
• Степень защиты IP30. Устройство не защищено от влаги и пыли — его нужно устанавливать только в закрытых сухих шкафах или боксах.
• Интерфейс RS‑232. При подключении к современным ПК или системам мониторинга может потребоваться преобразователь в USB или Ethernet.
• Зависимость от трекера Voyager 2N. Модуль рассчитан именно на это семейство: при интеграции в другие системы нужно проверять совместимость протокола и логики опроса входов.
• Производитель оставляет за собой право изменять конструкцию и характеристики без предварительного уведомления.
