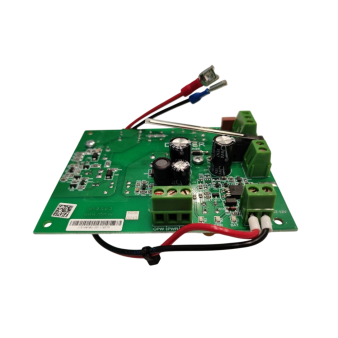

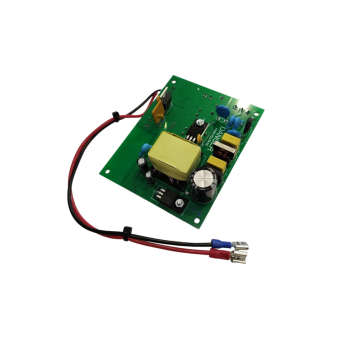

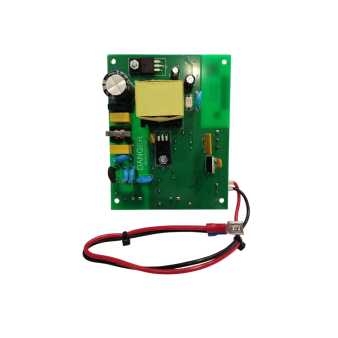

Блок резервного питания 12В 2.5А без корпуса Ритм

Блок резервного питания Ритм 12 В, 2,5 А, без корпуса (без трансформатора), импульсный, под АКБ 1,2–7 А·ч, защита от глубокого разряда/переполюсовки/КЗ, пиковый ток 5 А, −25…+60 °C, плата 80,5×103×52 мм

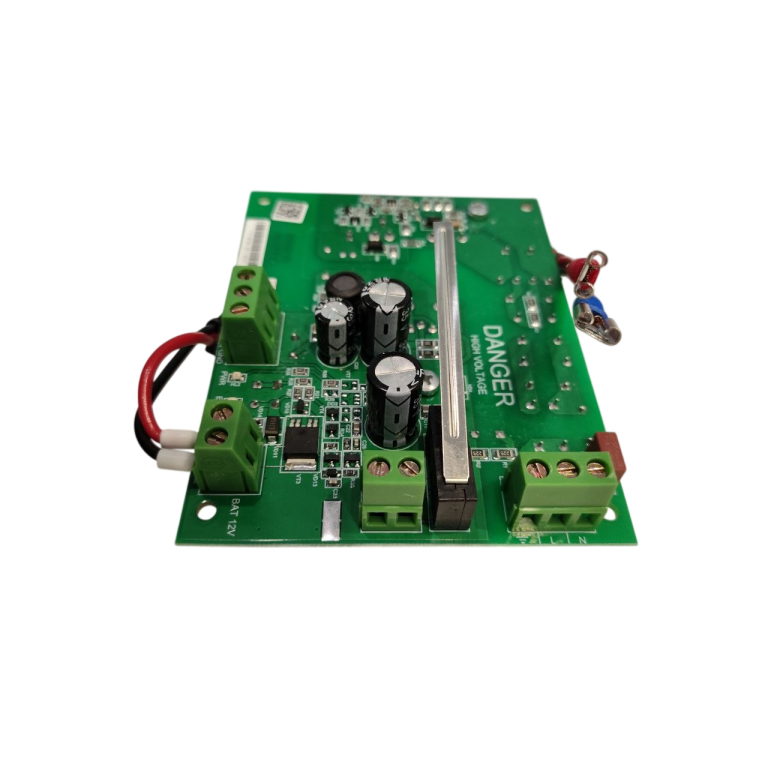

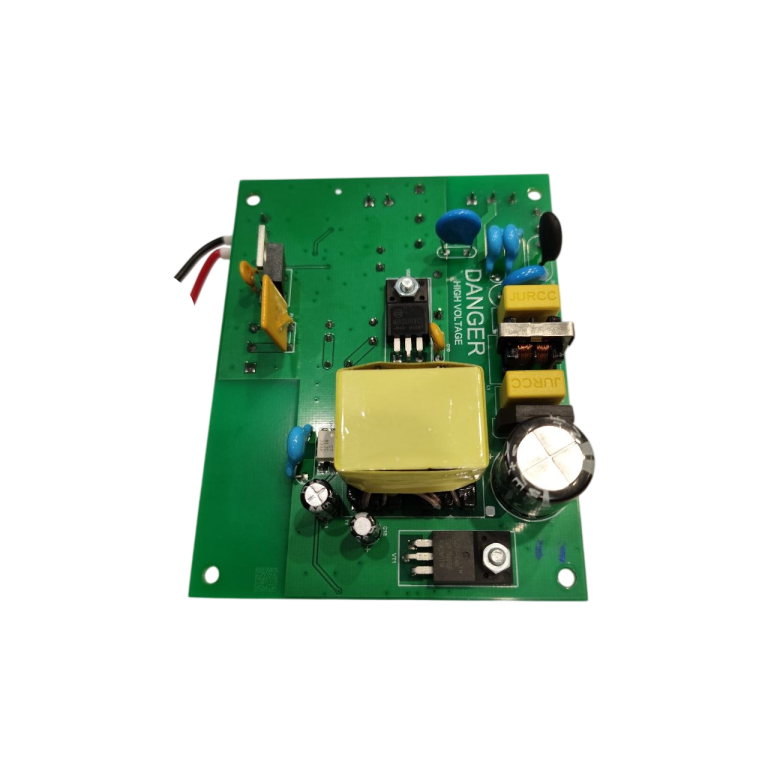

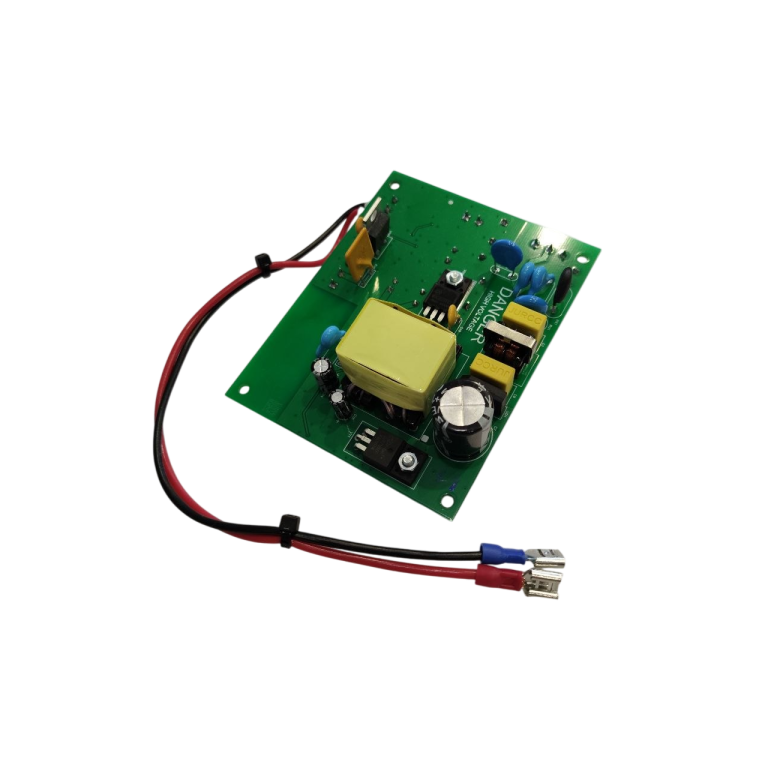

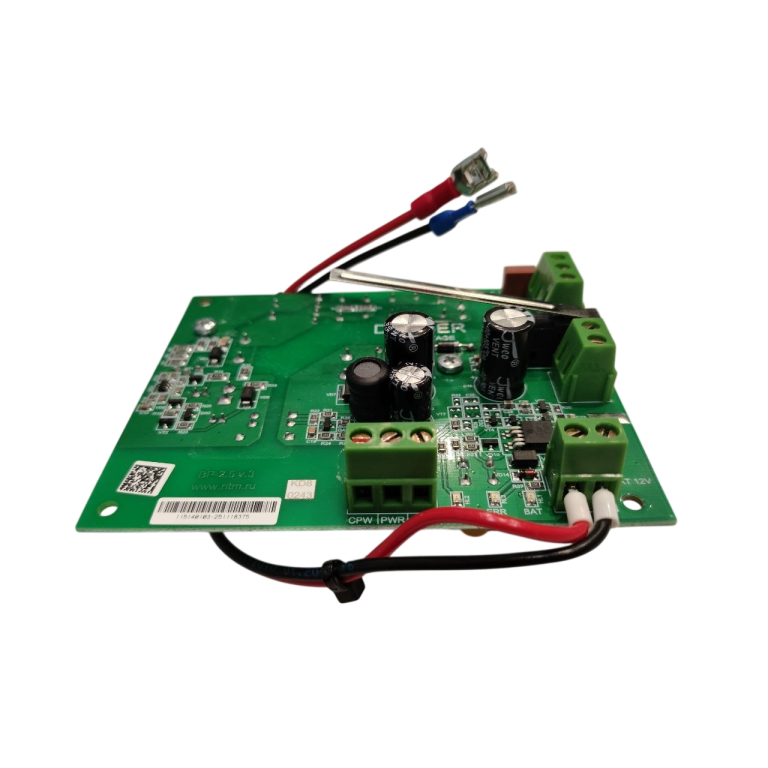

Блок резервного питания «Ритм» 12 В, 2,5 А — компактная импульсная плата для питания систем охранно‑пожарной сигнализации, СКУД и видеонаблюдения с резервированием. Устройство работает от сети 187–245 В и автоматически переключается на аккумулятор при пропадании 220 В. Поддерживает подключение VRLA/SLA‑аккумуляторов ёмкостью 1,2 А·ч или 7 А·ч. Встроенная многоуровневая защита (от глубокого разряда, переполюсовки, КЗ, превышения напряжения) повышает отказоустойчивость системы. Пиковый ток до 5 А позволяет кратковременно питать устройства с пусковыми токами (например, электромеханические замки или реле). Широкий температурный диапазон (−25…+60 °C) делает блок пригодным для установки в неотапливаемых шкафах и уличных боксах.

Преимущества

• Резервирование питания без корпуса: плата легко интегрируется в существующие боксы/шкафы (в т. ч. серии «Контакт»), экономя место и упрощая монтаж в уже собранных системах.
• Поддержка АКБ разной ёмкости (1,2–7 А·ч): можно гибко подобрать время автономной работы под задачу — от нескольких часов до суток.
• Многоуровневая защита: защита от переполюсовки АКБ, глубокого разряда (отключение при 10,6±0,1 В), КЗ и превышения выходного напряжения снижает риск выхода из строя как самого блока, так и подключённой нагрузки (контроллеров, замков, извещателей).
• Контроль пропадания сети 220 В: система точно фиксирует переход на резерв — это важно для тревожных сигналов и журналов событий в СКУД/ОПС.
• Пиковый ток 5 А: кратковременные пики нагрузки (запуск реле, срабатывание замка) не приводят к отключению блока.
• Стабильное выходное напряжение: 13,7±0,15 В при питании от сети обеспечивает корректную работу чувствительных устройств (контроллеров Gate, IronLogic, считывателей и т. п.).
• Широкий температурный диапазон: −25…+60 °C позволяет ставить плату в уличных или неотапливаемых распределительных шкафах без дополнительного подогрева.
• Компактные габариты: размеры платы 80,5×103×52 мм позволяют разместить её даже в небольших боксах вместе с АКБ.

Характеристики

Вход (сеть):

• Напряжение: 187–245 В, 50 Гц.
• Мощность: 41 Вт.

Вход (АКБ):

• Тип аккумулятора: VRLA / SLA (герметизированные свинцово‑кислотные).
• Рабочее напряжение АКБ: 10,7–14 В.
• Напряжение отключения нагрузки (глубокий разряд): 10,6±0,1 В.
• Ток заряда: 0,3 А (плавный заряд, продлевает срок службы АКБ).

Выход:

• Напряжение при работе от сети: 13,7±0,15 В.
• Напряжение при работе от АКБ: 10,7–14 В (автоматическое переключение без провалов).
• Максимальный ток нагрузки: 2,5 А (длительный режим).
• Пиковый ток нагрузки: 5 А (кратковременно).

Защита и безопасность:

• Защита от переполюсовки АКБ: есть.
• Защита от короткого замыкания: есть.
• Защита АКБ от глубокого разряда: есть (отключение нагрузки при 10,6 В).
• Защита нагрузки от превышения выходного напряжения: есть.
• Контроль пропадания сети 220 В: есть (можно использовать для тревожного выхода/логирования).

Эксплуатация и монтаж:

• Диапазон рабочих температур: −25…+60 °C.
• Конструкция: бескорпусная плата (без трансформатора).
• Габариты: 80,5×103×52 мм.
• Вес: ~100 г.

Применение

• Питание контроллеров СКУД (Gate, IronLogic, Z‑5R и др.): резервирование гарантирует, что при отключении электричества турникеты/замки не останутся без управления, а события (проходы, тревоги) продолжат фиксироваться.
• Охранно‑пожарные системы (Болид, Ритм, Mega и др.): блок поддерживает питание извещателей, расширителей, блоков индикации и реле; контроль пропадания сети позволяет формировать тревожные сигналы.
• Электромеханические замки с Wi‑Fi и видеодомофоны: пиковый ток 5 А и стабильное напряжение обеспечивают корректную работу замков и вызывных панелей даже при скачках нагрузки.
• Системы видеонаблюдения (камеры, регистраторы, PoE‑удлинители): при кратковременных просадках или полном отключении 220 В система продолжает запись и передачу тревог.
• Распределительные шкафы и боксы (в т. ч. «Контакт»): компактная плата монтируется внутри шкафа рядом с АКБ и остальной автоматикой, упрощая разводку и обслуживание.

Особенности и ограничения

• Без корпуса: плата требует установки в защитный бокс/шкаф — нельзя оставлять открытой в помещениях с высокой влажностью или пылью.
• Ток заряда 0,3 А: для АКБ 7 А·ч время полного заряда может составлять 24–30 часов — это нормально для буферного режима, но не подходит для быстрой подзарядки после частых отключений.
• Максимальный ток 2,5 А: суммарная нагрузка (контроллер + замок + считыватель + извещатели) не должна превышать этот предел в длительном режиме; пиковые 5 А допустимы только кратковременно.
• Нет тампера: в данной модификации отсутствует датчик вскрытия — для объектов с повышенными требованиями к защите шкафа это нужно учитывать.
• Только свинцово‑кислотные АКБ (VRLA/SLA): не предназначен для Li‑ion/LiFePO4 без внешних схем контроля — нужно строго соблюдать тип аккумулятора.
• Монтаж и настройка — только квалифицированным персоналом: неправильное подключение АКБ (переполюсовка) или выбор ёмкости без расчёта времени резерва может привести к выходу из строя платы или недостаточной автономности.
