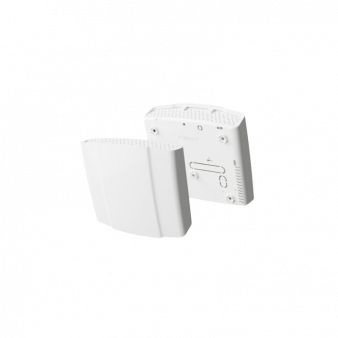

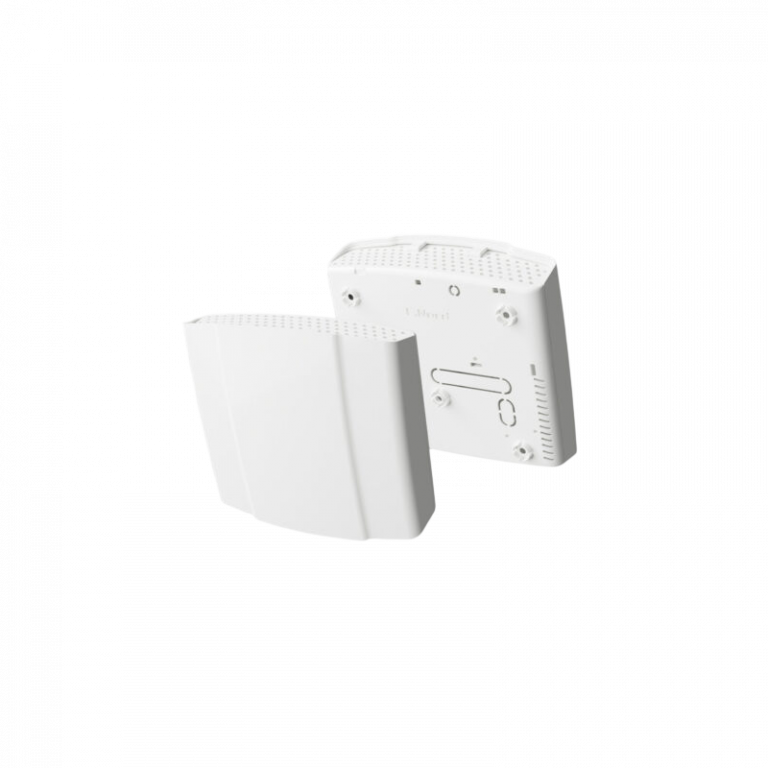

Окта Гибрид Си-Норд Беспроводная контрольная панель, 868 МГц, GSM/GPRS, Ethernet/Wi-Fi опционально

Прибор приёмно‑контрольный охранный «ОКТА Гибрид», 868 МГц, 4 проводных шлейфа, до 64 беспроводных устройств, GSM, опционально Ethernet/Wi‑Fi

«ОКТА Гибрид» — гибридный охранный прибор для защиты объектов жилой и коммерческой недвижимости. Контролирует проводные и беспроводные зоны, передаёт тревожные сообщения в центр мониторинга по GSM‑каналу (встроенный модуль) и по Ethernet (опционально). Работает с оборудованием «Си‑Норд» и совместимыми устройствами других производителей. Радиоканал — 868 МГц. Имеет резервированное питание, выходы для управления внешними устройствами и питания датчиков. Подходит для квартир, загородных домов, офисов, магазинов и других объектов, где требуется надёжная передача событий на пульт охраны.

Основные характеристики

Назначение и совместимость

• Тип: приёмно‑контрольный прибор охранной сигнализации.
• Частота радиоканала: 868 МГц.
• Совместимость: проводное и беспроводное оборудование «Си‑Норд» и других производителей.
• Передача событий: GSM (встроен), Ethernet (опция), Wi‑Fi (опция).
• Тип разъёма для внешней GSM‑антенны: SMA.

Электропитание

• Основной источник: сеть переменного тока 50/60 Гц, 90–264 В.
• Резервный источник: свинцово‑кислотная АКБ, номинальное напряжение (12,6 ± 0,6) В.
• Ток потребления от сети: не более 150 мА при 220 В, не более 300 мА при 110 В.
• Номинальное напряжение встроенного источника питания: (14 ± 0,7) В.
• Максимальный ток от АКБ: 1300 мА.
• Номинальный ток от АКБ (без опций): 70 мА.
• Доп. потребление от АКБ: адаптер Wi‑Fi — 180 мА, адаптер Ethernet — 60 мА.

Шлейфы и зоны

• Число проводных шлейфов (база): 4.
• Макс. суммарное сопротивление двух проводов шлейфа: не более 330 Ом.
• Сопротивление оконечных резисторов: (2,20 ± 0,11) кОм.
• Сопротивление проводных шлейфов: (4,30 ± 0,22) кОм.
• Максимальное число беспроводных устройств: 64.

Выходы и управление

• Выходы типа «открытый коллектор»: 2 шт.
• Макс. коммутируемое напряжение на каждом выходе: 30 В.
• Макс. суммарный коммутируемый ток: 1000 мА.
• Выход PWR1 (питание датчиков): номинальное напряжение 14 В, макс. суммарный ток 500 мА.
• Выход PWR2: макс. ток 500 мА.
• Максимальный суммарный ток по PWR1 + PWR2: 500 мА (важно учитывать при расчёте нагрузки).

Условия эксплуатации и конструкция

• Диапазон рабочих температур (при работе от сети, АКБ заряжена или не подключена): −30…+50 °C.
• Габаритные размеры: 200 × 187 × 61 мм.
• Масса без АКБ: 0,4 кг.

Преимущества

• Гибридная передача данных — основная связь по GSM (не зависит от локальной сети), опционально — Ethernet или Wi‑Fi. Это повышает надёжность доставки тревог даже при пропадании интернета.
• Широкий диапазон входного напряжения (90–264 В) — подходит для нестабильных сетей, включая загородные объекты.
• Резервирование питания — автоматический переход на АКБ при отключении сети; учтён ток потребления для опций (Wi‑Fi, Ethernet).
• Гибкость по зонам — 4 проводных шлейфа плюс до 64 беспроводных устройств; можно комбинировать типы извещателей.
• Выходы для автоматики — 2 выхода «открытый коллектор» для управления сиренами, реле, замками и т. п., плюс отдельные выходы питания датчиков.
• Работа при низких температурах — диапазон до −30 °C при питании от сети (АКБ должна быть в тепле либо выбрана морозостойкая батарея).
• Совместимость с оборудованием разных производителей — удобно при модернизации существующих систем.

Где может применяться

• Квартиры и апартаменты — контроль входных дверей, окон, коридоров; передача тревог на пульт и/или в мобильное приложение.
• Загородные дома и дачи — охрана периметра и помещений; GSM‑канал как основной при отсутствии стабильного интернета.
• Офисы, магазины, склады — разделение на зоны (торговый зал, подсобные помещения, коридор), интеграция с СКУД и автоматикой.
• Объекты с поэтапной модернизацией — сначала проводные шлейфы, затем добавление беспроводных датчиков без замены прибора.
• Удалённые объекты — где нет проводного интернета, но есть GSM‑покрытие.

Важные особенности и ограничения

• АКБ не входит в комплект — нужно отдельно подобрать свинцово‑кислотную батарею 12 В подходящей ёмкости (обычно 1,2–7 А·ч) с учётом времени автономной работы и тока потребления опций.
• Суммарный ток PWR1+PWR2 ограничен 500 мА — нельзя одновременно нагружать оба выхода на максимум; при проектировании системы питания датчиков это критично.
• GSM‑модуль встроен, но антенна внешняя — обязательно предусмотреть подключение антенны SMA и её размещение для устойчивого сигнала.
• Опциональные модули (Wi‑Fi, Ethernet) увеличивают потребление от АКБ — при расчёте автономности нужно закладывать их ток (180 мА и 60 мА соответственно).
• Проводные шлейфы требовательны к сопротивлению — макс. 330 Ом на два провода; длинные линии и тонкие кабели могут выйти за этот предел.
• Температурный режим АКБ — хотя прибор работает до −30 °C от сети, свинцово‑кислотные аккумуляторы теряют ёмкость и могут повредиться на морозе; для уличных/неотапливаемых шкафов лучше использовать термокожух или размещать АКБ в отапливаемом отсеке.
