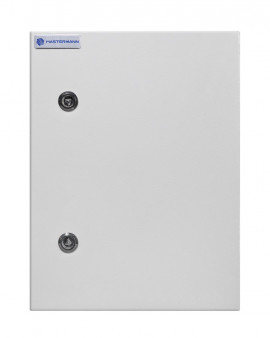

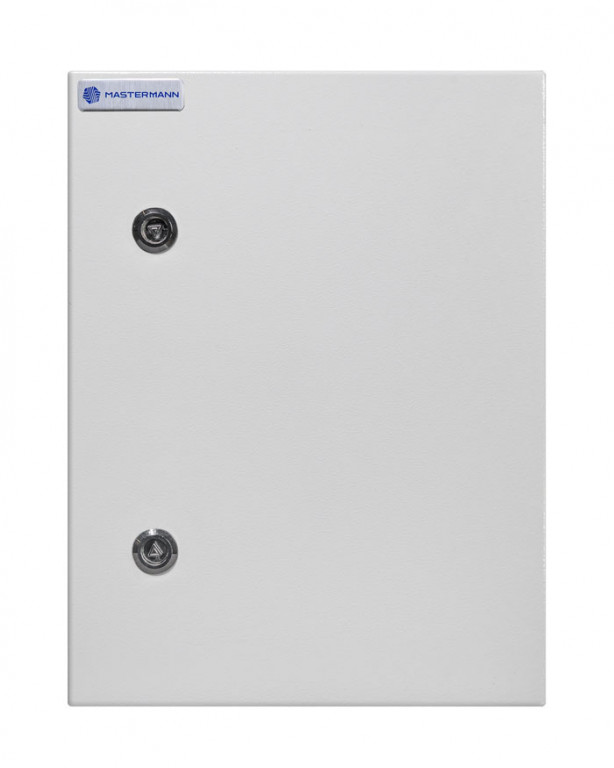

Mastermann-12УТ (Ver. 2.0) Климатический навесной шкаф

Климатический навесной шкаф Mastermann‑12УТ (Ver. 2.0) — защищённое решение для размещения электрооборудования в жёстких условиях

Mastermann‑12УТ — навесной климатический шкаф для установки внутри и снаружи помещений. Он защищает размещённое оборудование от неблагоприятных факторов среды (пыль, влага, перепады температур) и поддерживает нужный температурный режим, чтобы техника работала стабильно даже при экстремальных температурах — от −55 до +50 °C.

Ключевые особенности

• Высокая степень защиты IP66. Шкаф полностью пыленепроницаем и выдерживает сильные водяные струи — это позволяет ставить его на улице, в тамбурах, на технических площадках и в других местах с высокой влажностью или запылённостью.

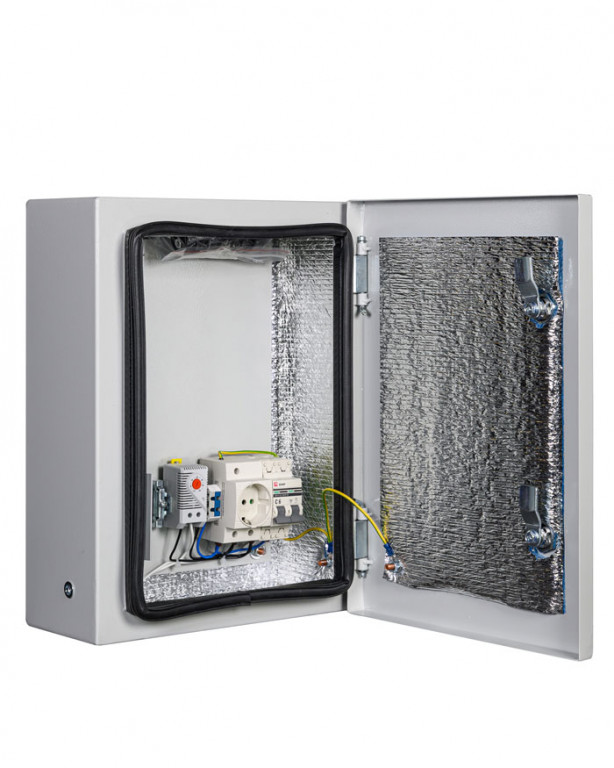

• Широкий рабочий диапазон температур. Благодаря утеплению из фольгированного изолона (10 мм) и встроенной системе поддержания температуры оборудование внутри шкафа сохраняет работоспособность при температуре окружающего воздуха от −55 до +50 °C — важно для северных регионов и объектов без отопления.
• Прочная цельнометаллическая конструкция. Корпус, рама и дверь выполнены из листовой стали и покрыты порошковой полиэфирной краской (RAL 7035, светло‑серый). Сварная конструкция повышает жёсткость и долговечность шкафа.
• Универсальность применения. В шкафу можно размещать кроссовое телефонное оборудование, активное и пассивное сетевое оборудование (коммутаторы, маршрутизаторы), компоненты TV‑сетей, системы видеонаблюдения, контроллеры СКУД и другие устройства, рассчитанные на питание 230 В AC ±10 % 50 Гц.
• Электробезопасность. Шкаф соответствует классу I по ГОСТ 12.2.007.0‑75 — защита от поражения электрическим током реализована через заземление.
• Соответствие стандартам. Климатическое исполнение — по ГОСТ 15150‑69, выпуск по ТУ 4372‑002‑62942652‑2016.

Технические характеристики

• Вид установки: навесной.
• Материал корпуса, рамы и двери: сталь.
• Покрытие: порошковая полиэфирная краска, цвет RAL 7035 (серый).
• Утепление: фольгированный изолон, 10 мм.
• Степень защиты: IP66.
• Габариты (В×Ш×Г): 400×300×150 мм.
• Вес нетто: 6,3 кг.
• Тип передней двери: одностворчатая, глухой металл.
• Боковые панели: глухой металл.
• Ревизионное окошко: отсутствует.
• Питание размещаемого оборудования: 230 В AC ±10 %, 50 Гц.
• Рабочий диапазон температур окружающей среды: от −55 до +50 °C.

Применение в составе СКУД и смежных систем

С учётом вашего интереса к оборудованию СКУД (контроллеры, считыватели, блоки управления, замки) шкаф подойдёт для:

• Размещения контроллеров СКУД на улице или в неотапливаемых помещениях. Например, для установки контроллера Z‑5R или аналогичных устройств, где важно защитить электронику от влаги, пыли и мороза.
• Монтажа блоков питания и коммутации. В шкафу удобно разместить источники питания для замков, вызывных панелей, считывателей, а также клеммные колодки и кросс‑панели.
• Организации узла видеонаблюдения. Можно установить коммутатор, видеорегистратор, PoE‑инжекторы и сопутствующее оборудование — IP‑камеры и контроллеры будут питаться и управляться из единого защищённого узла.
• Создания кроссовых и слаботочных узлов. Шкаф пригоден для размещения патч‑панелей, медиаконвертеров, маршрутизаторов и другого сетевого оборудования, которое должно работать круглосуточно в сложных условиях.

Рекомендации по установке и эксплуатации

• Выбирайте место с учётом вентиляции и отвода конденсата. Несмотря на герметичность IP66, при резких перепадах температур внутри шкафа может скапливаться конденсат — при проектировании узла учитывайте этот фактор.
• Правильно организуйте внутренний монтаж. Используйте монтажную панель для аккуратной установки оборудования и обеспечьте свободный доступ к разъёмам и кабелям.
• Соблюдайте требования заземления. Поскольку шкаф относится к классу I, обязательно подключите заземляющий проводник — это обеспечит электробезопасность персонала.
• Контролируйте суммарную мощность оборудования и тепловыделение. Система поддержания температуры рассчитана на определённый тепловой баланс: если установить слишком мощные нагреватели или оборудование с высоким тепловыделением, температурный режим может нарушиться.
• При наружной установке учитывайте снеговую и ветровую нагрузку. Навесной монтаж должен быть надёжным, с использованием крепёжных элементов, рассчитанных на реальные условия эксплуатации.

Учитывая ваши задачи по комплектации СКУД, Mastermann‑12УТ станет надёжным корпусом для уличного или технического узла: он защитит оборудование от внешних воздействий, сохранит нужный температурный режим и обеспечит долгий срок службы всей системы.
