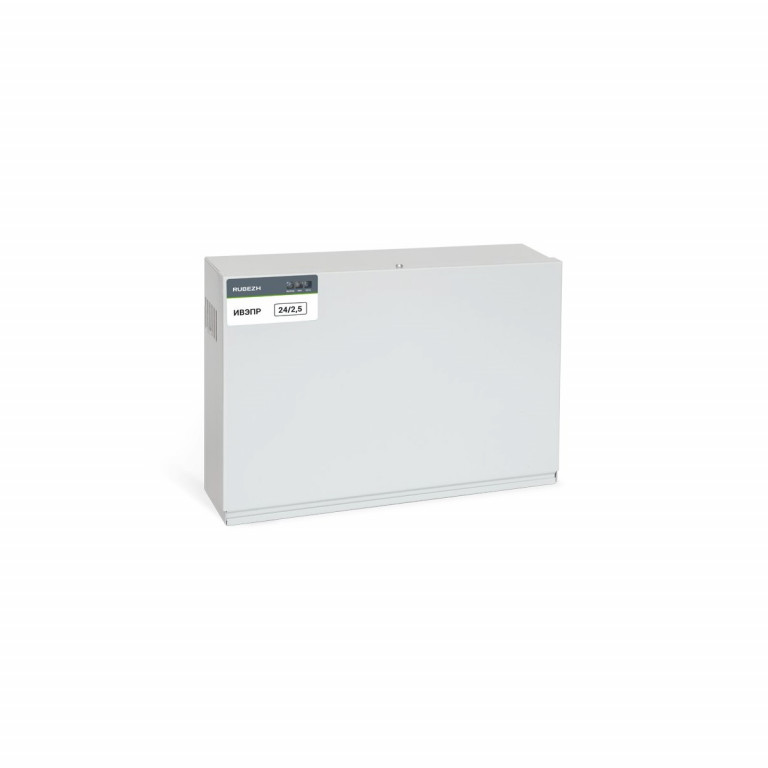

ИВЭПР 24/2.5 2x17-Р БР Рубеж Источник вторичного электропитания резервированный

ИВЭПР 24/2,5 — резервированный источник питания с выходным напряжением 24 В и номинальным током 2,5 А. Поддерживает подключение двух аккумуляторных батарей (АКБ) максимальной ёмкостью 17 А·ч (возможно исполнение с ёмкостью 12 А·ч). Оснащён выходом «неисправности» (реле «сухой контакт») и клеммами для подключения боксов резервного питания (БР). Обеспечивает интеллектуальный заряд АКБ, защиту от перегрузок и передачу сигналов аварии.

Тип: резервированный источник вторичного электропитания.

Основные характеристики:

• Выходное напряжение: 24 В.
• Номинальный выходной ток: 2,5 А.
• Количество подключаемых АКБ: 2 шт.
• Максимальная ёмкость каждой АКБ: 17 А·ч (также доступно исполнение с 12 А·ч).
• Входное напряжение сети: 230 В.
• Напряжение заряда АКБ: 27,6 В.
• Исполнение:
  • Р — выход «неисправности», реле типа «сухой контакт»;
  • БР — клеммы для подключения боксов резервного питания.
• Корпус: металлический, с винтом защитного заземления.
• Гальваническая изоляция: выход изолирован от корпуса.

Функциональные возможности:

• автоматический заряд АКБ при наличии сетевого напряжения;
• автоматический переход на питание от АКБ при пропадании сети и возврат на питание от сети при восстановлении;
• интеллектуальное управление зарядом: ток уменьшается по мере заряда, компенсирует саморазряд, исключает перезаряд;
• возможность подключения внешних боксов типа БР 24 с дополнительными АКБ и схемами подзаряда;
• передача сигнала «Авария» через реле «сухой контакт» при неисправностях.

Защитные функции:

• защита от переполюсовки АКБ и замыкания клемм;
• защита АКБ от глубокого разряда (отключение нагрузки при снижении напряжения);
• защита от короткого замыкания и перегрузок по току (автоматическое восстановление);
• защита от скачков сетевого напряжения (металлоксидный варистор);
• защита нагрузки от повышенного напряжения при неисправности стабилизатора;
• запрет заряда АКБ с напряжением ниже 10 В (признак неисправности).

Индикация (светодиоды на передней панели):

• «Сеть»: зелёный — сеть 230 В присутствует, не светится — отсутствует.
• «АКБ»:
  • зелёный — АКБ исправны и заряжены;
  • оранжевый — разряд АКБ на 80 % («предварительный разряд»);
  • красный — отсутствие, глубокий разряд или переполюсовка АКБ.
• «Выход»: зелёный — напряжение на выходе есть (нет КЗ), не светится — отсутствует.

Сигнал «Авария» (реле «сухой контакт»):
Контакты реле и выводы клеммника «1», «2» размыкаются, а «1», «3» замыкаются при:

• отсутствии сетевого напряжения 230 В;
• отсутствии или глубоком разряде одной/обеих АКБ;
• отсутствии выходного напряжения (в т. ч. из‑за КЗ).

Преимущества:

• Высокий КПД: импульсная схема снижает энергопотребление и тепловыделение, продлевая срок службы АКБ.
• Интеллектуальный заряд: электронный ключ тестирует АКБ, регулирует ток заряда, компенсирует саморазряд и исключает перезаряд.
• Надёжность: многоуровневая защита от аварийных ситуаций с автоматическим восстановлением.
• Информативность: световая индикация состояния сети, выхода и АКБ, а также сигнал «Авария» для внешних систем мониторинга.
• Масштабируемость: возможность подключения внешних боксов БР 24 для увеличения ёмкости резервного питания.
• Низкие помехи: оптимальная топология платы и помехоподавляющие элементы минимизируют высокочастотные помехи.
• Удобство монтажа: клеммы для боксов БР, винт заземления, перемычка для последовательного соединения АКБ в комплекте.

Область применения:

• системы охранно‑пожарной сигнализации (ОПС);
• системы контроля и управления доступом (СКУД);
• системы видеонаблюдения;
• телекоммуникационное оборудование;
• промышленные и бытовые системы с требованиями к бесперебойному питанию 24 В;
• объекты, где необходима диагностика состояния АКБ и передача аварийных сигналов.

Комплект поставки:

• источник вторичного электропитания ИВЭПР 24/2,5 2×17‑Р БР;
• перемычка для последовательного соединения АКБ;
• инструкция по эксплуатации.
