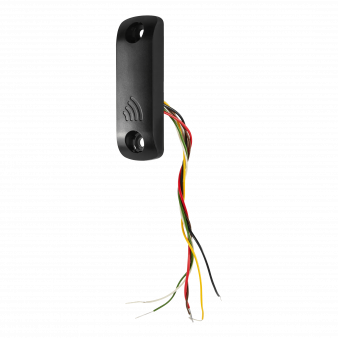

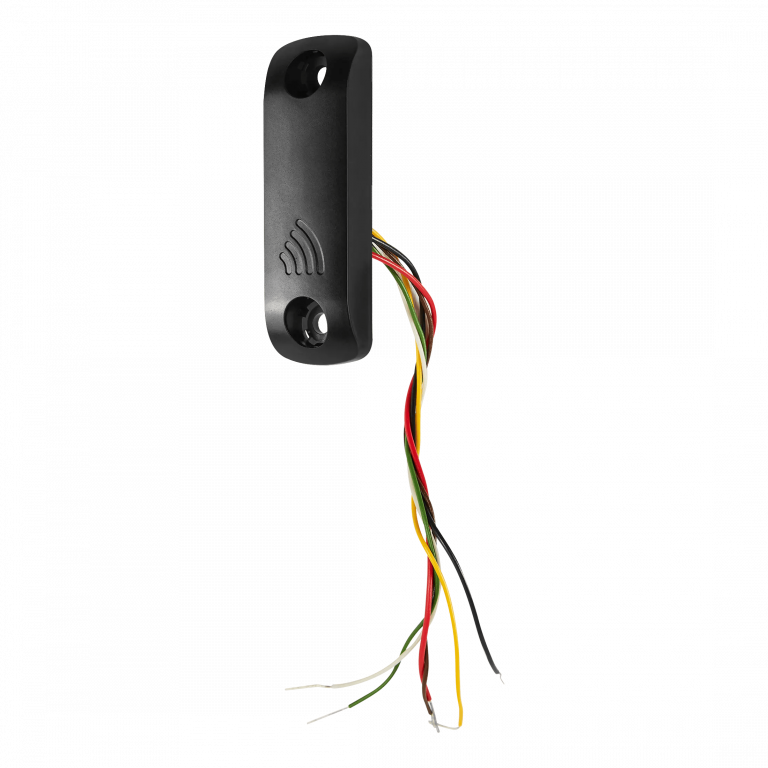

CP-Z-3 (мод. ЕН) IronLogic Считыватель EM-Marine и HID (ProxCard II)

Считыватель бесконтактных идентификаторов CP‑Z‑3 (мод. ЕН) IronLogic

Назначение
Устройство для бесконтактного считывания идентификаторов стандартов EM‑Marine и HID ProxCard II в системах контроля и управления доступом (СКУД). Подходит для сетевых и автономных решений.

Технические характеристики

• Поддерживаемые форматы идентификаторов:
  • EM‑Marine;
  • HID ProxCard II.
• Рабочая частота: 125 кГц.
• Дальность считывания: 6–10 см.
• Интерфейсы выхода:
  • Wiegand 26;
  • Touch Memory (эмуляция DS1990A).
• Питание: DC 8–18 В.
• Потребляемый ток: 35 мА.
• Световая индикация: есть.
• Звуковая индикация: нет.
• Максимальная длина линии до контроллера:
  • для Touch Memory: ≤ 15 м;
  • для Wiegand: ≤ 100 м.
• Диапазон рабочих температур: −30 … +40 °C.
• Материал корпуса: поликарбонат.
• Цвет: чёрный.
• Габаритные размеры: 78 × 26 × 10 мм.

Конструктивные особенности

• влаго‑ и пылезащищённый корпус — пригоден для установки в условиях повышенной запылённости и влажности;
• компактный размер — удобен для монтажа в ограниченном пространстве;
• накладной способ установки — не требует врезки в поверхность;
• простая интеграция в существующие СКУД благодаря стандартным интерфейсам (Wiegand 26, Touch Memory).

Функциональные возможности

• быстрое считывание идентификаторов без физического контакта;
• передача данных на контроллер по выбранному интерфейсу;
• индикация состояния (световая) — позволяет контролировать работоспособность устройства;
• устойчивость к внешним воздействиям — сохраняет работоспособность в широком температурном диапазоне.

Комплект поставки

• считыватель CP‑Z‑3 (мод. ЕН) — 1 шт.;
• монтажный комплект (саморезы, дюбели) — для надёжного крепления на поверхности;
• руководство по эксплуатации — содержит схему подключения и рекомендации по настройке.

Область применения

• системы контроля доступа на предприятиях, в офисах, жилых комплексах;
• интеграция в автономные и сетевые СКУД;
• организация пропускного режима на объектах с требованиями к надёжности и устойчивости к внешним факторам.

Рекомендации по монтажу и эксплуатации

1. Выбор места установки
   • размещайте в зоне удобного поднесения идентификатора (6–10 см от считывателя);
   • избегайте близости к источникам сильных электромагнитных помех;
   • учитывайте температурный режим (−30 … +40 °C).
2. Подключение
   • подсоедините питание (DC 8–18 В) с соблюдением полярности;
   • выберите интерфейс (Wiegand 26 или Touch Memory) и подключите к контроллеру;
   • проверьте длину линии: ≤ 15 м для Touch Memory, ≤ 100 м для Wiegand.
3. Настройка
   • убедитесь в корректной передаче данных на контроллер;
   • протестируйте считывание идентификаторов разных типов (EM‑Marine, HID ProxCard II);
   • проверьте световую индикацию при успешном считывании.
4. Обслуживание
   • периодически очищайте поверхность считывателя от пыли и загрязнений;
   • контролируйте стабильность питания (8–18 В);
   • проверяйте надёжность соединений кабелей.

Важно:

• не подвергайте устройство механическим повреждениям;
• избегайте эксплуатации при температурах вне диапазона −30 … +40 °C;
• при возникновении сбоев проверьте питание и целостность линий связи.
