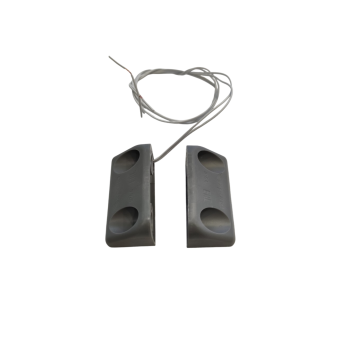

ИО 102-20 Б2П (2) КомплектСтройСервис Извещатель магнитоконтактный, пластмассовый рукав (Геркон)

Извещатель охранный точечный магнитоконтактный КомплектСтройСервис ИО 102‑20 Б2П (2), для металлических поверхностей, НЗ‑контакты, кабель 600 мм в пластмассовом гофрорукаве

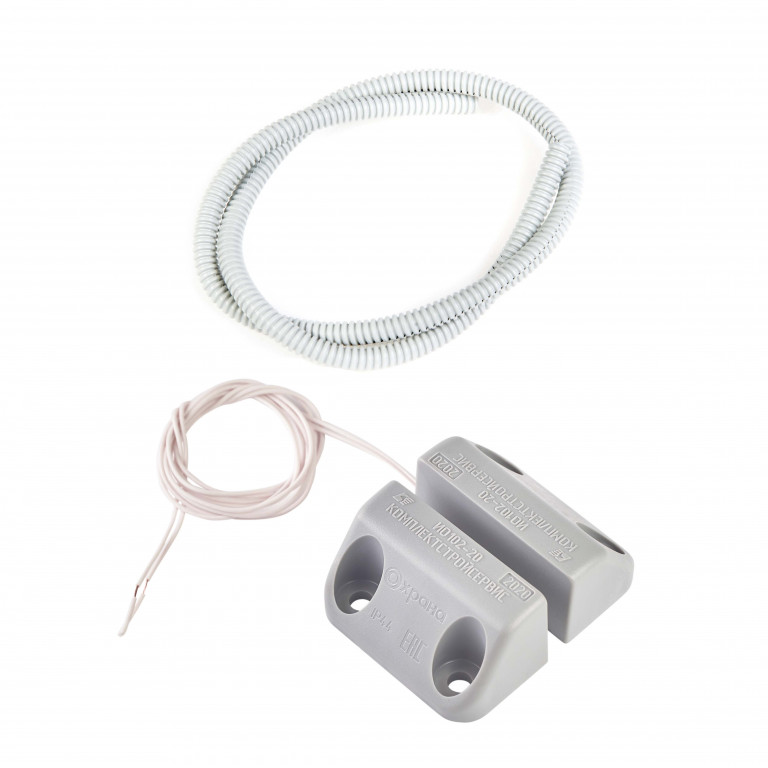

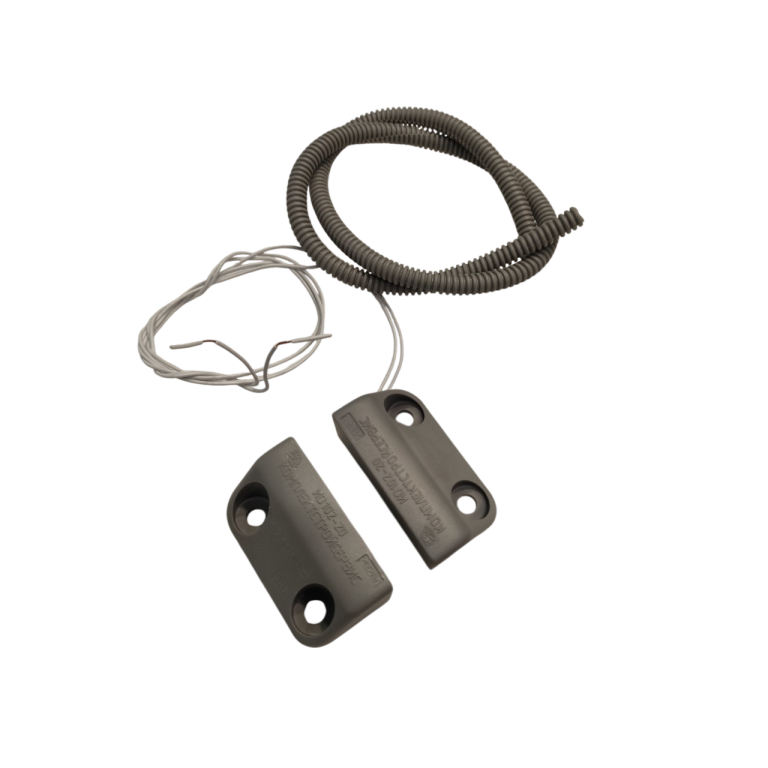

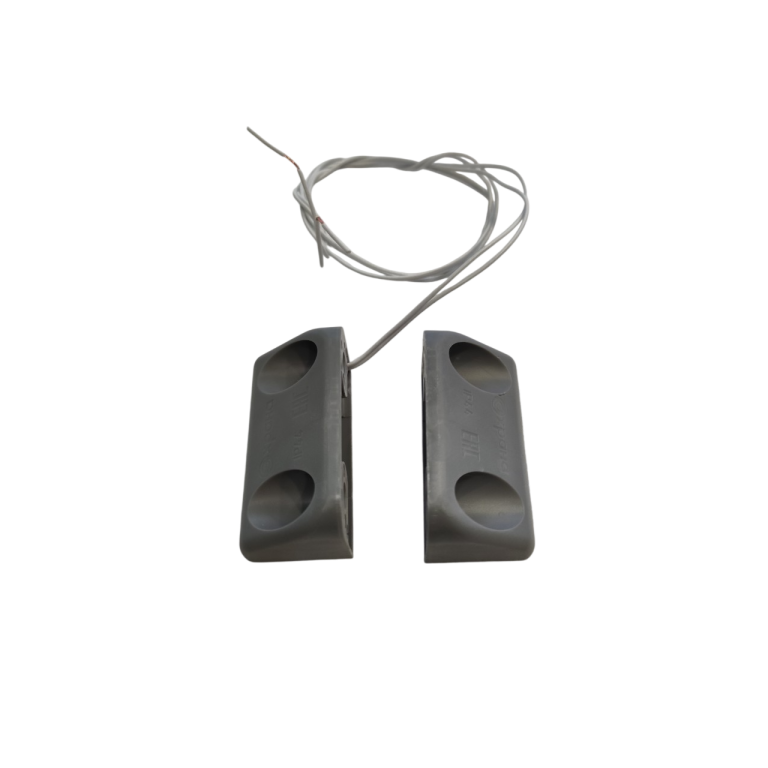

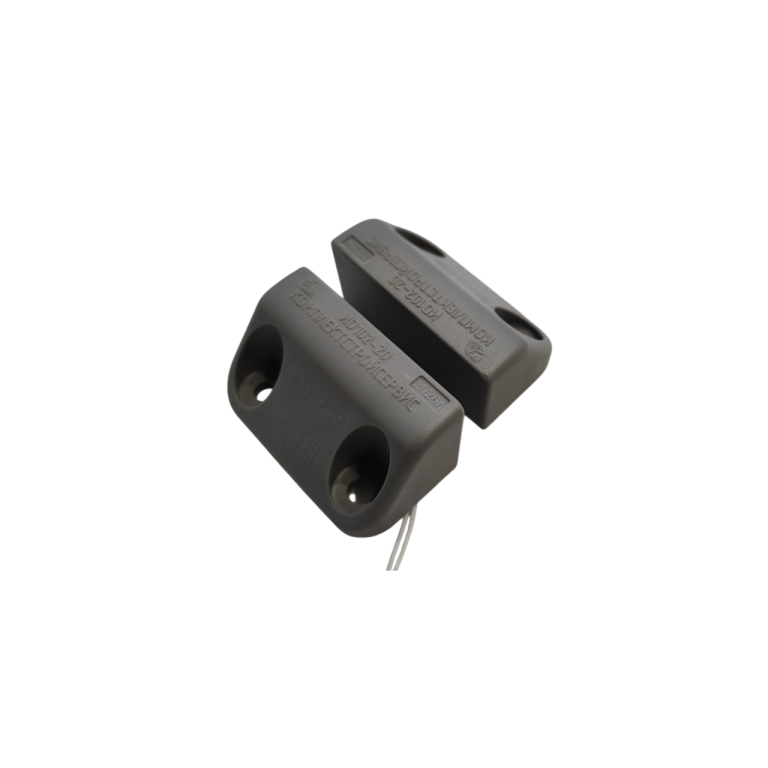

Магнитоконтактный извещатель ИО 102‑20 Б2П (2) от «КомплектСтройСервис» — устройство для блокировки дверей, ворот, шкафов и других конструкций на открывание или смещение. Модель (2) отличается от версии (1) наличием пластмассового гофрорукава для защиты кабеля — это повышает устойчивость к механическим повреждениям и влаге при открытой прокладке. Предназначен для установки на металлические поверхности. При тревоге контакты размыкаются (тип — нормально замкнутые). Работает в диапазоне температур от −50 до +50 °C, степень защиты IP44 допускает применение в неотапливаемых помещениях и под навесом. Комплект состоит из геркона и магнита в пластиковых корпусах 53×30×30 мм, соединённых кабелем длиной 600 мм. Масса — 0,155 кг.

Основные характеристики

Назначение и принцип работы

• Тип: охранный точечный магнитоконтактный извещатель.
• Применение: металлические поверхности (стальные двери, ворота, шкафы, люки и т. п.).
• Принцип срабатывания: размыкание контактов при удалении магнита от геркона.
• Тип контактов: нормально замкнутые (НЗ).

Рабочие расстояния

• Контакты замкнуты при расстоянии менее 30 мм.
• Контакты разомкнуты (тревога) при расстоянии более 65 мм.

Электрические параметры

• Максимальное коммутируемое напряжение: 50 В.
• Максимальный коммутируемый ток: 50 мА.
• Максимальная коммутируемая мощность: 10 Вт.

Конструкция и подключение

• Исполнение: накладной монтаж.
• Материал корпуса: пластик (геркон и магнит).
• Длина кабеля: 600 мм.
• Защита кабеля: пластмассовый гофрорукав.
• Габариты блока (геркон или магнит): 53×30×30 мм.
• Масса: не более 0,15 кг.

Условия эксплуатации

• Степень защиты: IP44 (от брызг воды и твёрдых частиц).
• Диапазон рабочих температур: −50…+50 °C.
• Назначение: внутри помещений, под навесом, в неотапливаемых боксах; не для прямого воздействия осадков без дополнительной защиты.

Преимущества (в сравнении с версией без рукава)

• Защита кабеля гофрорукавом — повышает стойкость к истиранию, ударам, случайным зацепам при монтаже и эксплуатации; снижает риск обрыва из‑за механических воздействий.
• Устойчивость к влаге в зоне кабеля — гофра уменьшает попадание конденсата и брызг на токоведущие жилы, что важно для неотапливаемых помещений и тамбуров.
• Работа на металлических поверхностях — конструкция оптимизирована для стали и других магнитопроводящих оснований, где обычные герконы могут некорректно срабатывать.
• Широкий температурный диапазон — подходит для холодных складов, гаражей, уличных шкафов, бытовок.
• НЗ‑контакты — стандарт для большинства приёмно‑контрольных приборов: тревога фиксируется при разрыве шлейфа.
• Компактные габариты — небольшие корпуса 53×30×30 мм не портят внешний вид двери и легко скрываются при монтаже.
• Простота установки — накладной монтаж, кабель с запасом длины позволяет развести шлейф без удлинителей.

Где может применяться

• Металлические входные двери и калитки — контроль открывания с выдачей сигнала тревоги на приёмно‑контрольный прибор.
• Ворота гаражей, ангаров, складов — блокировка на открывание, в том числе в неотапливаемых объектах.
• Технические шкафы, щитовые, серверные — защита от несанкционированного доступа.
• Контейнеры, бытовки, вагончики — охрана в условиях низких температур и перепадов влажности.
• Объекты ЖКХ и промзоны — где кабель может подвергаться случайным повреждениям (проходы, коридоры, технические зоны).

Важные особенности и ограничения

• Расстояния срабатывания указаны для металлических оснований — на неметаллических (дерево, пластик) расстояния могут отличаться; при проектировании учитывайте этот фактор.
• Ограничение по току и напряжению — нельзя подключать напрямую мощные нагрузки (сирены, замки, реле с катушками большого тока); извещатель рассчитан на коммутацию сигнального шлейфа.
• IP44 — не для улицы под открытым небом — допускается установка под козырьком или в шкафу; при прямом воздействии осадков нужна дополнительная герметизация мест ввода кабеля.
• Требуется точная юстировка — для стабильной работы важно выставить расстояние между магнитом и герконом в пределах 30–65 мм и обеспечить параллельность поверхностей.
• Гофра не даёт полной герметичности — она защищает от механических повреждений и брызг, но не является водонепроницаемой оболочкой; при прокладке в зонах с высокой влажностью или конденсатом стоит дополнительно герметизировать вводы.
• Не подходит для высокоскоростных автоматических ворот — механическое смещение магнита должно быть плавным; резкие удары могут повредить корпус или геркон.
