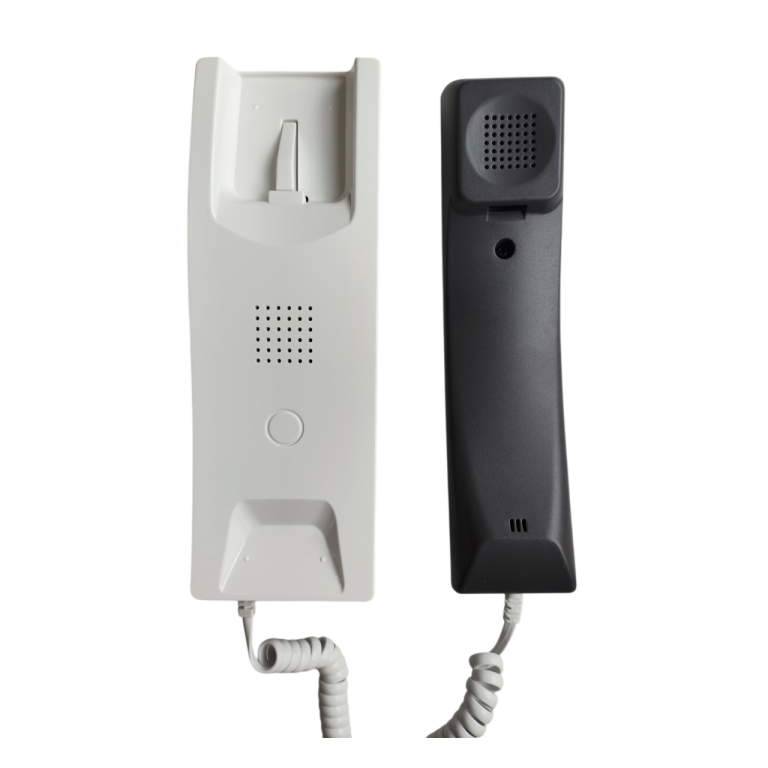

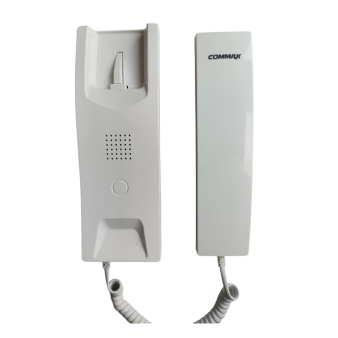

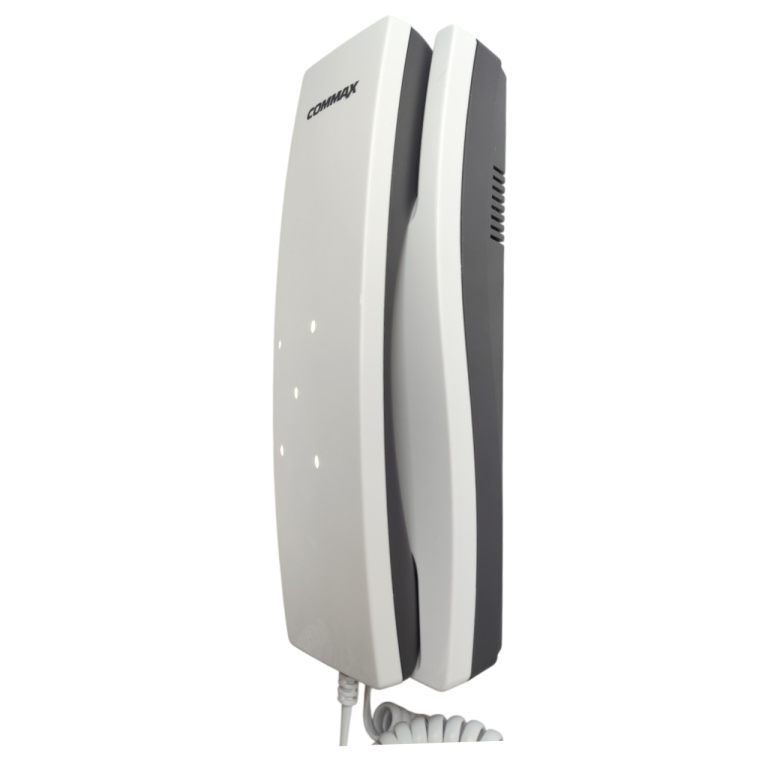

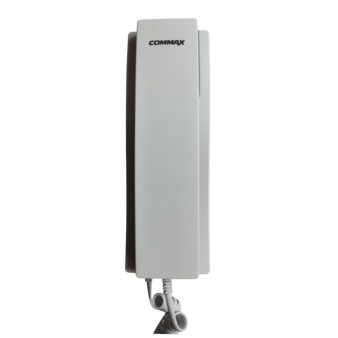

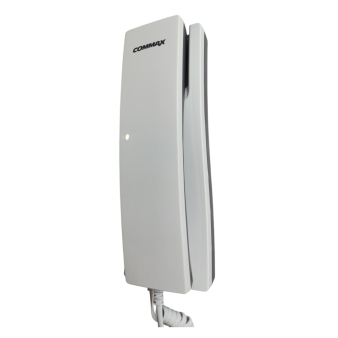

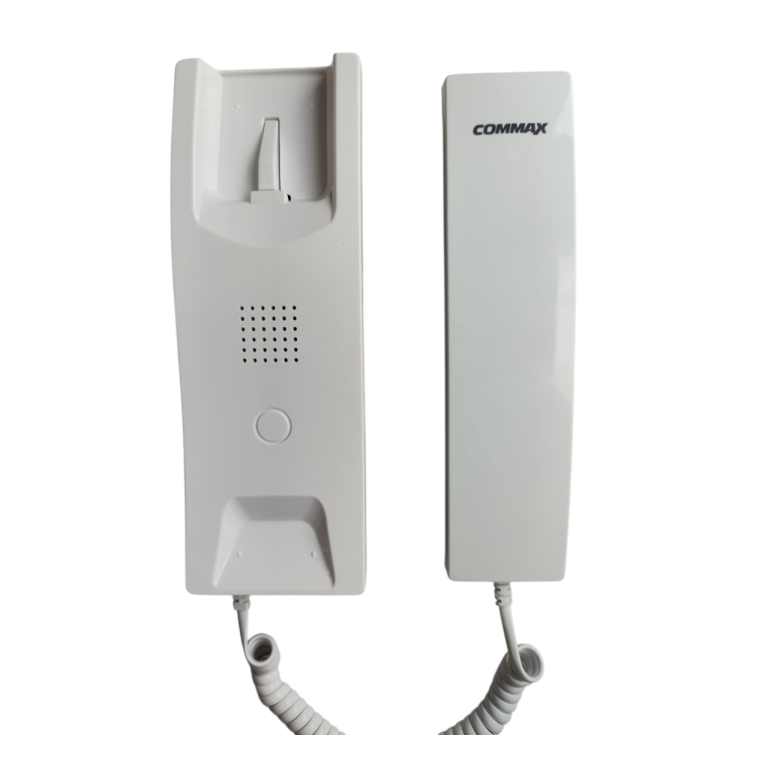

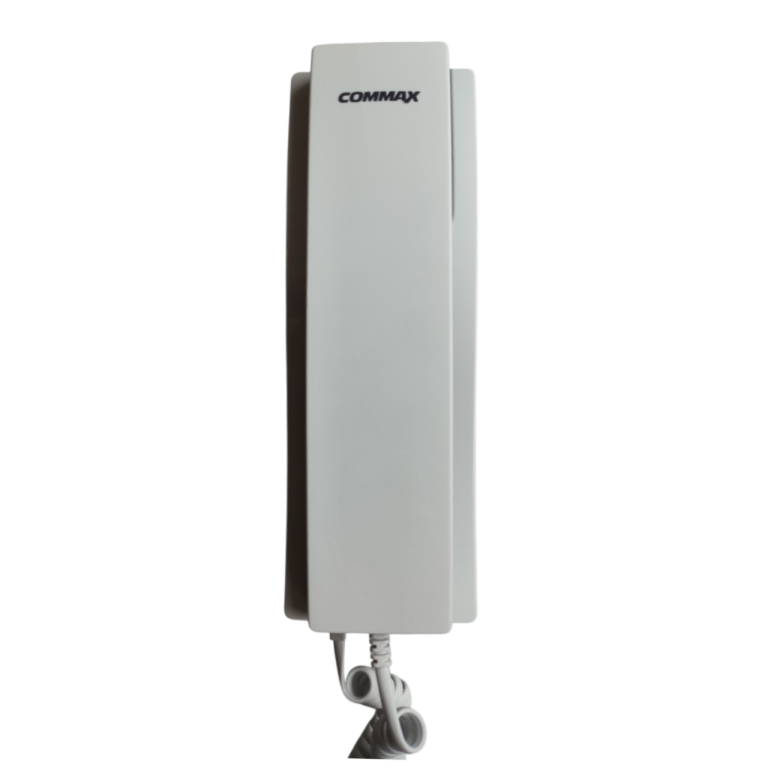

TP-S (K) Commax Абонентская трубка для мастер‑станции TP-12 AM

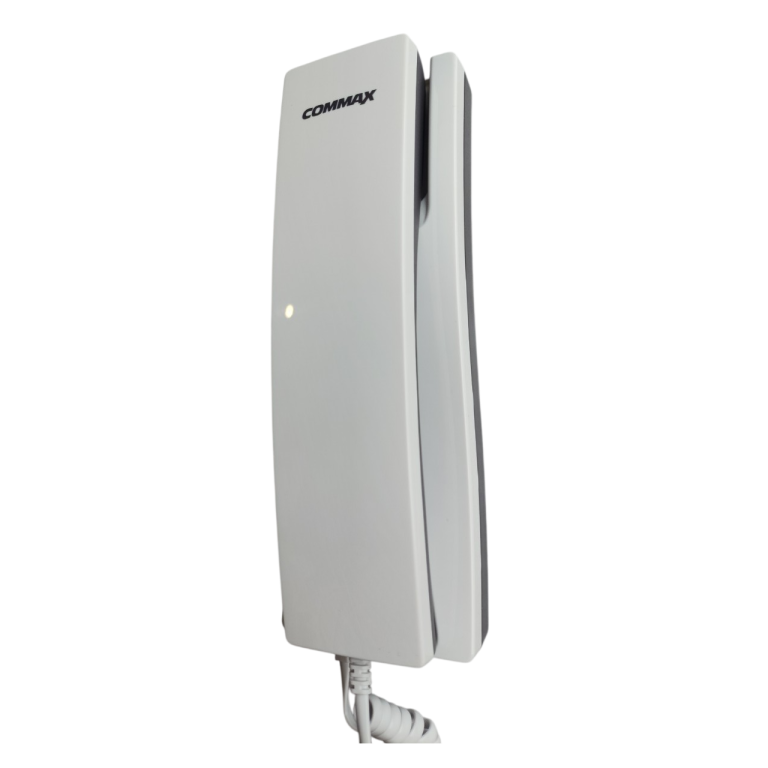

Абонентская трубка TP‑K для мастер‑станции TP‑12 AM

Абонентская трубка TP‑K — устройство для организации внутренней связи (интеркома) в составе системы на базе мастер‑станции TP‑12 AM. Предназначена для приёма вызова, ведения разговора и передачи сигнала на мастер‑станцию. Отличается простой схемой подключения и компактными габаритами.

Преимущества

• Простая установка — подключение сводится к соединению двух пар клемм по схеме на тыльной стороне трубки; монтаж на стену выполняется стандартными шурупами.
• Компактность — габариты 210×70×70 мм позволяют разместить трубку даже в ограниченном пространстве.
• Понятная логика работы — вызов и разговор реализуются стандартными действиями (поднять/повесить трубку), без сложных меню и настроек.
• Экономичное энергопотребление — ток в режиме ожидания всего 15 мА, максимальный ток — 70 мА.

Основные характеристики

• Модель: TP‑K.
• Совместимость: мастер‑станция TP‑12 AM.
• Ток в режиме ожидания: 15 мА.
• Максимальный ток: 70 мА.
• Габариты: 210×70×70 мм.
• Тип установки: настенный.
• Подключение: клеммное (S1→1, S2→L).

Инструкция по установке и подключению

1. Подготовка места. Выберите сухое, проветриваемое место вдали от нагревательных приборов. Не устанавливайте трубку на мягкие поверхности (кровать, диван) и не встраивайте в закрытые ниши.
2. Разборка трубки. Вывинтите шурупы и отделите переднюю крышку от основания.
3. Подключение проводов. Соедините:
   1. клемму (S1) трубки с клеммой (1) мастер‑станции;
   2. клемму (S2) трубки с клеммой (L) мастер‑станции.

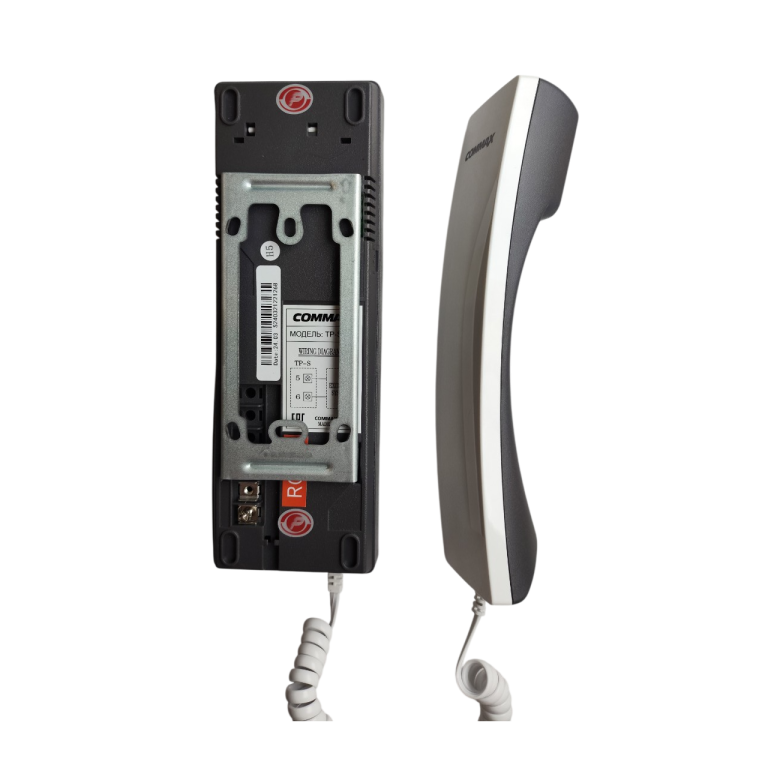

4. Схема подключения продублирована на тыльной стороне корпуса трубки.
5. Крепление. Закрепите основание на стене с помощью шурупов, установите переднюю крышку и зафиксируйте её винтами.
6. Проверка. Поднимите трубку — на мастер‑станции должен прозвучать сигнал. При входящем вызове поднимите трубку для ответа. По окончании разговора обязательно повесьте трубку.

Важные меры предосторожности

• Избегайте влажных помещений. Не устанавливайте трубку в ванных комнатах, кухнях, прачечных, бассейнах и других местах с повышенной влажностью.
• Обеспечьте вентиляцию. Не перекрывайте вентиляционные отверстия и не размещайте устройство в закрытых объёмах (внутри столов, в узких нишах).
• Держите подальше от источников тепла. Не ставьте трубку рядом с радиаторами, плитами и другими нагревательными приборами.
• Не допускайте попадания влаги и посторонних предметов внутрь корпуса. Это может привести к короткому замыканию и выходу устройства из строя.

Где применять

• Офисные переговорные и кабинеты — для связи с ресепшеном или центральной станцией.
• Административные здания — организация внутренней голосовой связи между постами охраны, дежурными и руководством.
• Производственные помещения — связь между участками и диспетчерской (при условии соблюдения требований по влажности и температуре).
• Жилые комплексы и КПП — в составе системы внутренней связи на постах охраны или в диспетчерских.

Особенности и ограничения

• Строгое соблюдение схемы подключения. Несоответствие полярности или неправильное соединение клемм может привести к неработоспособности трубки или повреждению мастер‑станции.
• Только для сухих и отапливаемых помещений. Конструкция не рассчитана на воздействие влаги и конденсата.
• Требуется корректная эксплуатация. Не оставляйте трубку снятой с рычага длительное время — это может вызвать ложные сигналы или перегрузку линии.
• Производитель оставляет за собой право изменять конструкцию и характеристики без предварительного уведомления.
