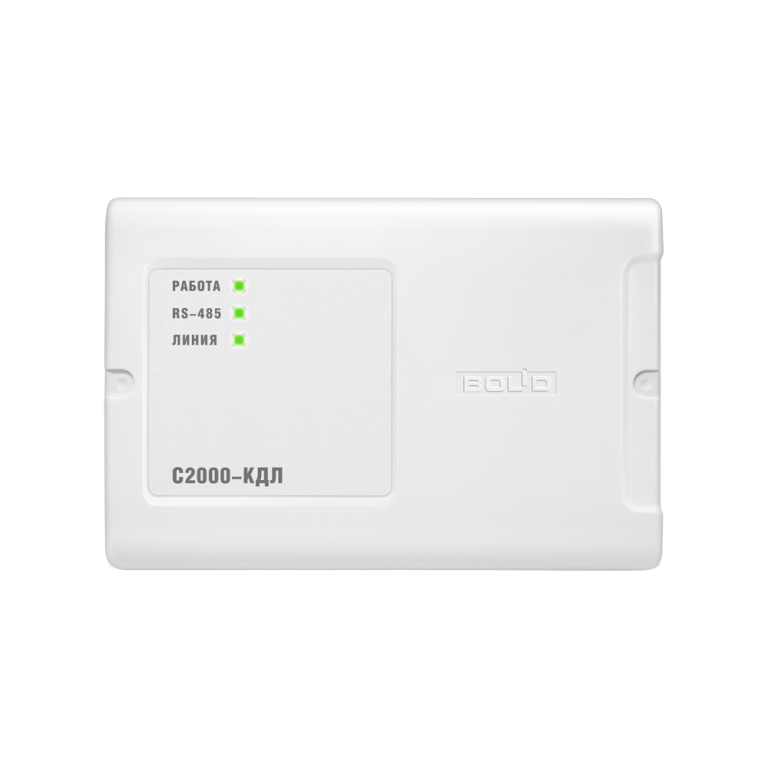

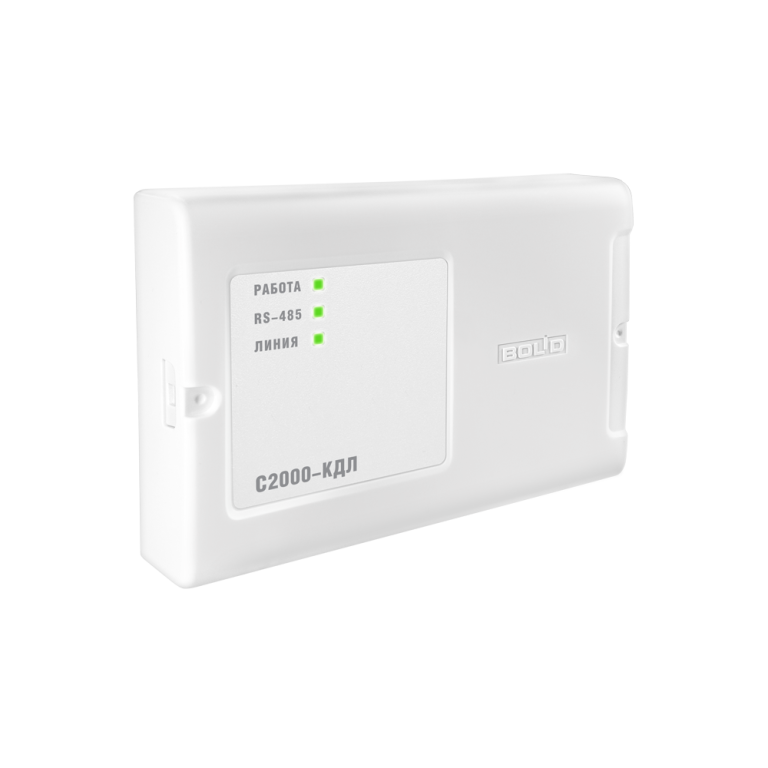

С2000-КДЛ Болид Контроллер двухпроводной линии связи

С2000‑КДЛ — контроллер двухпроводной линии связи (ДПЛС) для работы в составе ИСО «Орион» и АСКУЭ «Ресурс». Подключает до 127 адресных устройств по кольцевой ДПЛС с контролем короткого замыкания и обрыва, обеспечивает их питание по линии связи. Работает с адресно‑аналоговыми дымовыми извещателями «ДИП‑34А» (пороги «Внимание»/«Пожар», временные зоны «День»/«Ночь», контроль запыленности), тепловыми «С2000‑ИП», ручными «ИПР 513‑3А», охранными «С2000‑ИК», «С2000‑СМК» и др. Поддерживает адресные счётчики расхода, измерители температуры/влажности, релейные блоки и адресные расширители для неадресных извещателей. Встроенный контроллер доступа со считывателями Touch Memory, Wiegand, ABA‑Track II, память на 512 ключей. Передаёт события на пульт «С2000М» или АРМ «Орион Про» по RS‑485. Соответствует европейскому стандарту EN54. Программирование — UProg.exe.

Преимущества

• Питание и данные по двум проводам — вся периферия питается и обменивается информацией по одной ДПЛС, что экономит кабель и упрощает монтаж.
• Кольцевая топология с контролем КЗ и обрыва — при обрыве или замыкании сегмента линия перестраивается, связь с устройствами сохраняется.
• Поддержка изоляторов «БРИЗ» и «БРИЗ исп.03» — автоматическая локализация короткозамкнутого участка, повышение отказоустойчивости линии.
• Адресно‑аналоговые возможности — работа с «ДИП‑34А» с раздельными порогами «Внимание»/«Пожар», временными зонами «День»/«Ночь» и контролем запыленности камеры; раннее обнаружение пожара и снижение ложных тревог.
• Широкая номенклатура подключаемых устройств — дымовые, тепловые, ручные пожарные извещатели; охранные ИК, магнитоконтактные, звуковые, вибрационные, стекло‑разрушающие; счётчики расхода; измерители температуры/влажности; релейные блоки; адресные расширители для неадресных извещателей.
• Встроенный контроллер доступа — подключение считывателей Touch Memory, Wiegand, ABA‑Track II; управление доступом и взятием/снятием с охраны по ключу или карте; память на 512 идентификаторов.
• Централизованное управление разделами — управление и индикация состояний разделов на выносном светодиоде считывателя.
• Резервированное питание — два независимых ввода 12–24 В; при отказе одного источника (КЗ или обрыв) второй продолжает питание без перерыва.
• Соответствие EN54 — европейский стандарт для оборудования пожарной автоматики.
• Передача данных по запросу — считывание сопротивлений шлейфов расширителей, значений задымленности от «ДИП‑34А», температуры от «С2000‑ИП».
• Энергонезависимый буфер на 512 событий — при потере связи с пультом события сохраняются и передаются после восстановления соединения.
• Контроль вскрытия корпуса — микроконтакт фиксирует несанкционированный доступ.

Основные характеристики

• Количество адресных устройств: до 127.
• Длина ДПЛС: 1200 м (сеч. 1,5 мм²), 600 м (сеч. 0,75 мм²), 400 м (сеч. 0,5 мм²), 160 м (сеч. 0,2 мм²).
• Топология ДПЛС: кольцевая, с контролем КЗ и обрыва.
• Поддержка изоляторов: «БРИЗ», «БРИЗ исп.03».
• Питание адресных устройств: по ДПЛС.
• Напряжение питания: 10,2–28,4 В постоянного тока.
• Количество вводов питания: 2 (основной + резервный).
• Ток потребления (без нагрузки): не более 80 мА (12 В), 40 мА (24 В).
• Ток потребления (127 АУ, 0,5 мА каждое): не более 160 мА (12 В), 80 мА (24 В).
• Вход считывателя: 1 (Touch Memory, Wiegand, ABA‑Track II).
• Объём памяти ключей/карт: 512.
• Управление светодиодами считывателя: два светодиода (красный и зелёный), «+5 В КМОП», ограничение тока 10 мА.
• Управление звуковым сигнализатором считывателя: есть, «+5 В КМОП».

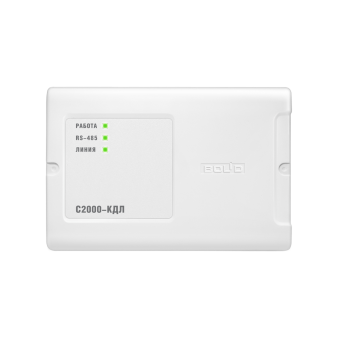

• Световая индикация: 3 светодиода (работа, RS‑485, ДПЛС).
• Датчик вскрытия корпуса: микроконтакт.
• Энергонезависимый буфер событий: 512.
• Коммуникационный порт: RS‑485, протокол «Орион».
• Готовность к работе: не более 15 с.
• Рабочий диапазон температур: от −30 до +55 °C.
• Относительная влажность: до 98 % при +25 °C.
• Степень защиты корпуса: IP40.
• Габариты: 156 × 107 × 39 мм.
• Масса: не более 0,3 кг.
• Средний срок службы: 10 лет.
• Программирование: UProg.exe.
• Подключение к ПК: через RS‑485 с преобразователем интерфейсов.

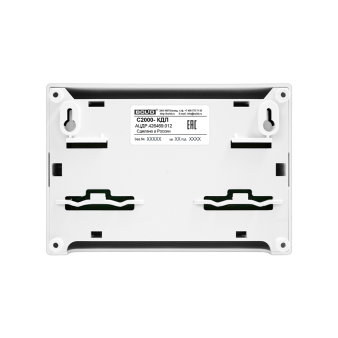

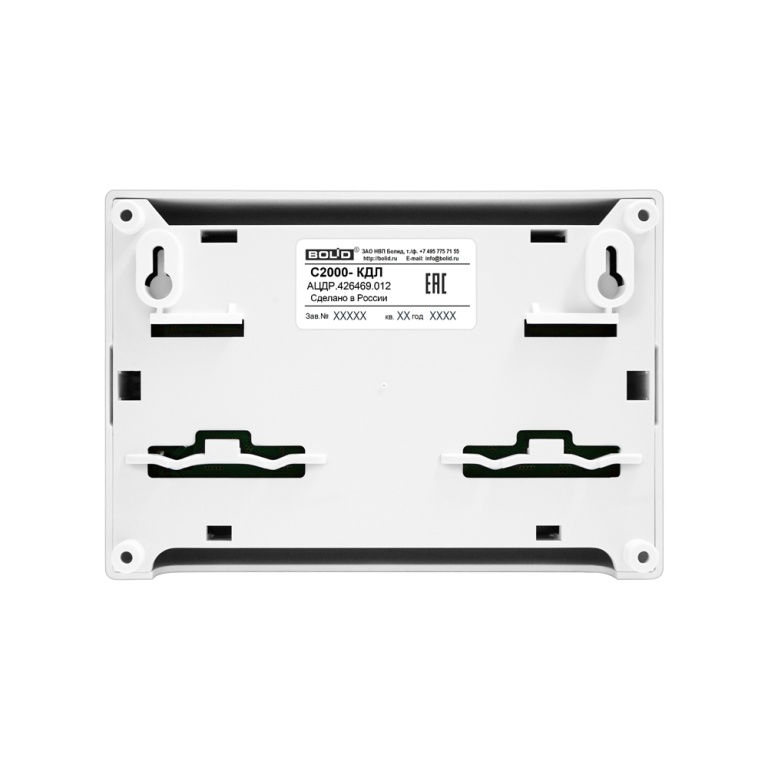

• Тип монтажа: настенный навесной или на DIN‑рейку.

Где может применяться

• Административные и офисные здания — адресная пожарная сигнализация с ранним обнаружением через «ДИП‑34А», управление доступом по ключам Touch Memory, централизованное управление разделами через «С2000М».
• Производственные и складские помещения — охранная и пожарная сигнализация с охранными извещателями «С2000‑ИК», «С2000‑СМК», «С2000‑СТ» и др.
• Торговые центры, школы, больницы — интеграция в ИСО «Орион» с централизованным управлением через АРМ «Орион Про».
• Квартиры и частные дома — автономная охрана с управлением по ключу, подключением замка и сирены.
• Объекты с инженерной автоматизацией — контроль температуры и влажности через «С2000‑ВТ», учёт расхода ресурсов через «С2000‑АСР2» и «С2000‑АСР8».
• Объекты с неадресными извещателями — подключение через адресные расширители «С2000‑АР1», «С2000‑АР2», «С2000‑АР8».

Важные особенности и ограничения

• Степень защиты IP40 — только для установки внутри помещений в закрытых щитах; уличное применение не предусмотрено.
• 127 устройств на одну ДПЛС — при большем количестве извещателей потребуется несколько контроллеров.
• Длина ДПЛС зависит от сечения кабеля — при сечении 1,5 мм² длина до 1200 м, при 0,5 мм² — до 400 м; учитывайте это при проектировании длинных линий.
• Питание по ДПЛС — при большом количестве устройств с повышенным током потребления (например, звуковые извещатели «С2000‑В») учитывайте суммарный ток и падение напряжения на линии; может потребоваться увеличить сечение кабеля или сократить длину.
• Память на 512 ключей — для объектов с большим количеством пользователей рассмотрите «С2000‑КДЛ‑2И» с увеличенной памятью.
• Буфер на 512 событий — на интенсивных объектах заполняется быстро; при интеграции в ИСО «Орион» события передаются на пульт и в АРМ, буфер обеспечивает сохранность данных при потере связи.
• Программирование через UProg.exe — требуется ПК и преобразователь интерфейсов RS‑485; настройка выполняется до монтажа на объекте.
• При использовании изоляторов «БРИЗ» повреждённый участок локализуется автоматически — это повышает отказоустойчивость линии, но требует корректной расстановки изоляторов при проектировании.
