С2000-4 Болид Блок приемно-контрольный охранно-пожарный

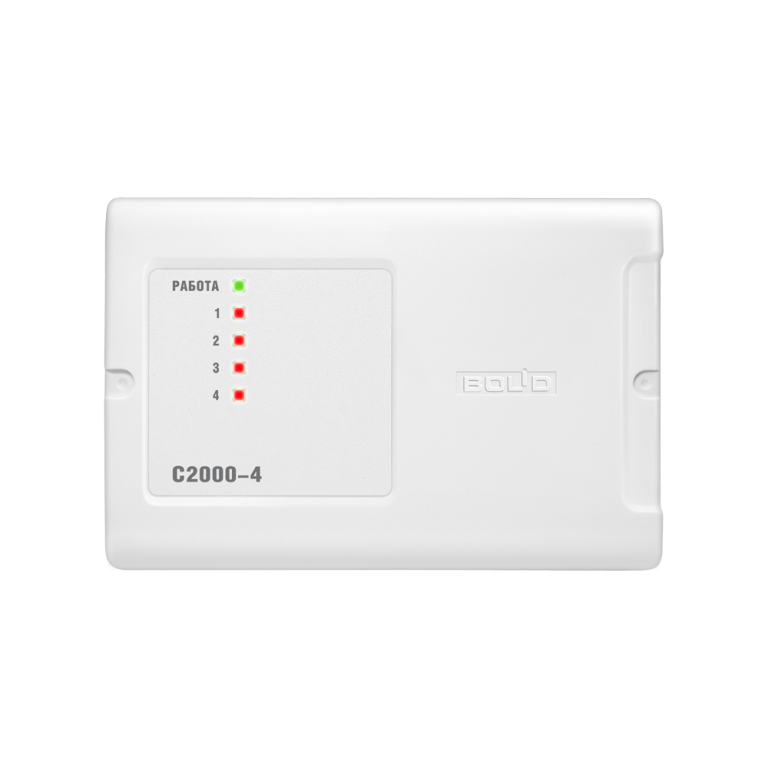

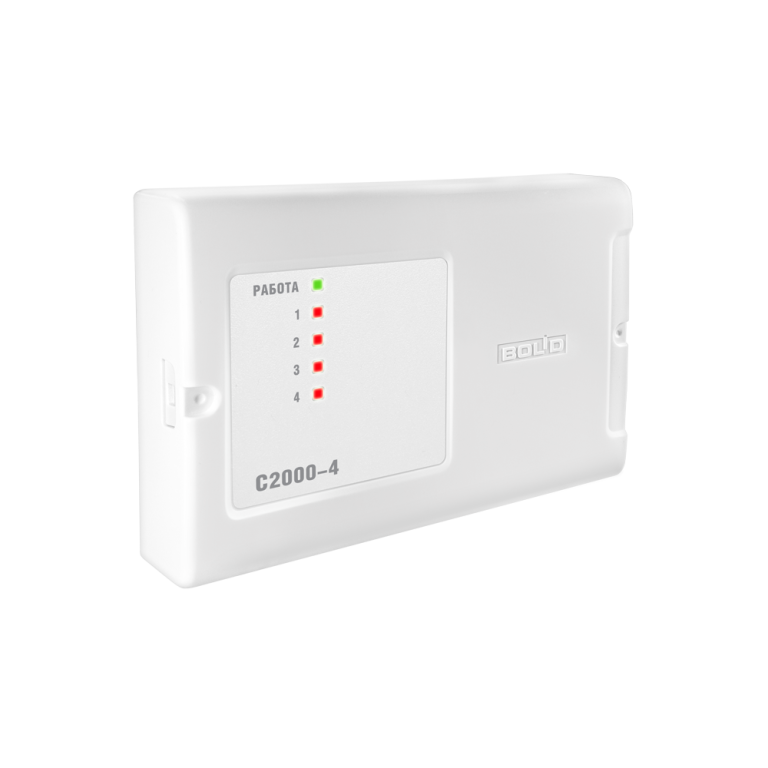

Блок приёмно‑контрольный охранно‑пожарный С2000‑4

С2000‑4 — приёмно‑контрольный охранно‑пожарный блок для работы в составе ИСО «Орион» или автономно. Контролирует четыре неадресных шлейфа сигнализации (охранных, пожарных, тревожных, технологических, водосигнальных, пожарных пусковых) и управляет внешними исполнительными устройствами через два реле и два транзисторных ключа с контролем цепей. Поддерживает управление доступом: подключение считывателей Touch Memory, Wiegand, ABA TRACK II, память на 4096 ключей/карт, режим двойной идентификации. Связь с системой «Орион» по RS‑485, энергонезависимый буфер на 4088 событий. Питание 10,2–28,4 В с двумя вводами, рабочий диапазон от −40 °C. Программирование — UProg.exe, монтаж на DIN‑рейку или настенный навесной.

Преимущества

• Восемь программируемых типов шлейфов — один блок одновременно контролирует пожарные, охранные, тревожные, технологические, водосигнальные и пожарные пусковые зоны, что заменяет несколько специализированных приборов.
• Автономный режим — для малых объектов (квартира, небольшой офис, гараж) блок работает без пульта и сети «Орион»: взятие/снятие по ключу Touch Memory или Proximity‑карте, управление замком и оповещением.
• Встроенный контроллер доступа — один вход для считывателя, поддержка Touch Memory, Wiegand, ABA TRACK II, управление светодиодами и звуком считывателя, настраиваемый контроль взлома и блокировки двери.
• Память на 4096 ключей/карт — хватает для крупных объектов с большим количеством пользователей.
• Режим двойной идентификации — доступ и управление только при предъявлении двух карточек/ключей одновременно, повышенная безопасность для критических зон.
• Программируемые временные зоны — ограничение доступа и управления по времени (рабочие часы, ночной режим и т. п.).
• Четыре выхода с контролем цепей — два реле (30 В, 7 А) для мощных нагрузок и два транзисторных ключа (1 А) с контролем на обрыв и КЗ, защита от перегрузки по току.
• Энергонезависимый буфер на 4088 событий — при потере связи с пультом события сохраняются и передаются после восстановления соединения.
• Резервированное питание — два независимых ввода; при отказе одного источника блок продолжает работу.
• Широкий температурный диапазон (−40…+50 °C) — эксплуатация в неотапливаемых помещениях, на севере.
• Встроенный звуковой сигнализатор и тампер — локальная индикация тревог и контроль вскрытия корпуса.

Основные характеристики

• Тип: приёмно‑контрольный охранно‑пожарный блок для ИСО «Орион» / автономной работы.
• Совместимость: пульт «С2000М», АРМ «Орион Про» или автономный режим.
• Интерфейс связи: RS‑485, протокол «Орион».
• Количество шлейфов сигнализации: 4 (радиальных неадресных).
• Типы шлейфов: пожарный (21), охранный (4), охранный с распознаванием блокировочного контакта (5), технологический (6), тревожный (11), программируемый технологический (12), водосигнальный (17), пожарный пусковой (18).
• Макс. сопротивление проводов ШС: 1 кОм (охранные), 100 Ом (пожарные).
• Допустимое сопротивление утечки ШС: 20 кОм (охранные), 50 кОм (пожарные).
• Питание извещателей от ШС: до 3 мА общий ток; до 0,6 мА при одновременном включении НР и НЗ извещателей.
• Напряжение на входе ШС: 19–24 В (с оконечным резистором 4,7 кОм), 27 ± 0,5 В при обрыве.
• Ограничение тока в КЗ шлейфа: 26,5 мА (не более 20 мА через сработавший извещатель).
• Световая индикация: 1 индикатор состояния блока, 4 индикатора ШС.
• Встроенный звуковой сигнализатор: есть.
• Датчик вскрытия корпуса: микроконтакт.
• Энергонезависимый буфер событий: 4088 сообщений.
• Вход считывателя: 1 (Touch Memory, Wiegand, ABA TRACK II).
• Объём памяти электронных идентификаторов: 4096.
• Режим двойной идентификации: есть.

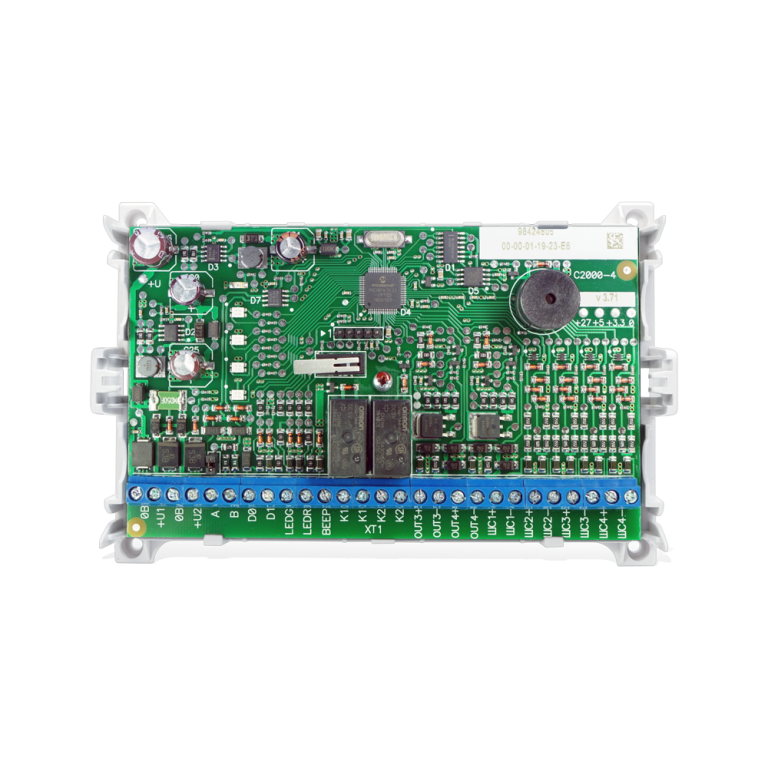

• Выходы: 4 (2 реле + 2 транзисторных ключа).
  • Реле: 30 В, 7 А, 100 Вт постоянного тока.
  • Транзисторные ключи: 12/24 В (от питания блока), 1 А, контроль обрыва и КЗ, ток контроля 1,0 мА, защита от перегрузки.
• Напряжение питания: 10,2–28,4 В постоянного тока.
• Количество вводов питания: 2.
• Потребляемый ток: 110–260 мА (12 В), 60–140 мА (24 В).
• Готовность к работе: не более 3 с.
• Рабочий диапазон температур: от −40 до +50 °C.
• Относительная влажность: до 98 % при +25 °C.
• Степень защиты корпуса: IP40.
• Габариты: 156 × 107 × 39 мм.
• Масса: не более 0,3 кг.
• Средний срок службы: 10 лет.
• Программирование: UProg.exe.
• Подключение к ПК: через RS‑485 с преобразователем интерфейсов.

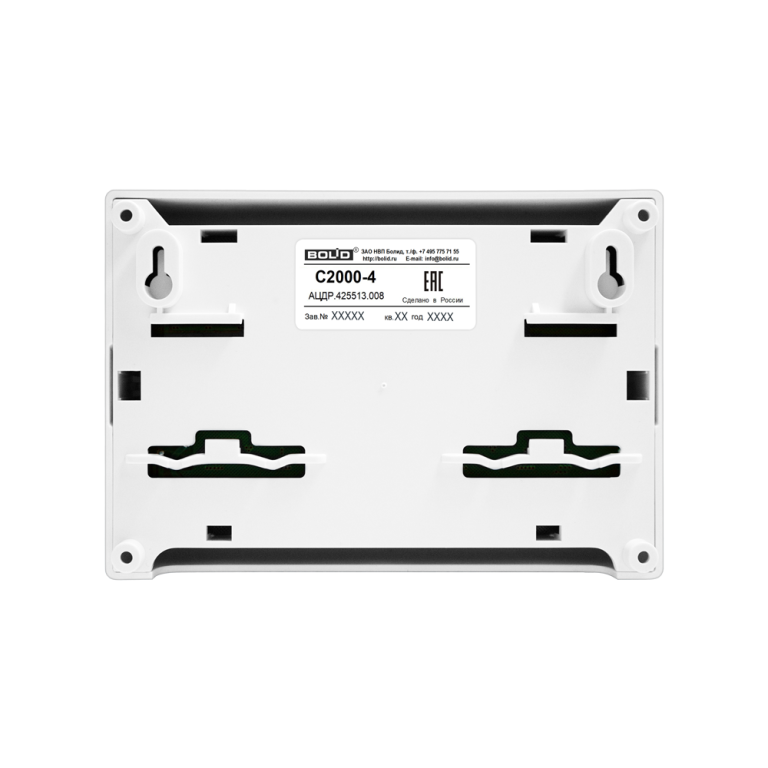

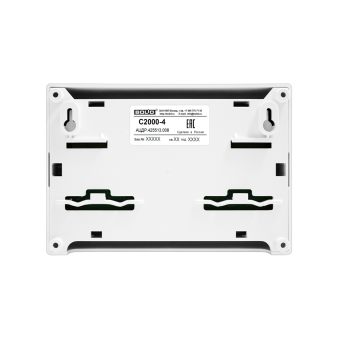

• Тип монтажа: настенный навесной или на DIN‑рейку.

Где может применяться

• Квартиры и частные дома — автономная охрана с управлением по ключу Touch Memory, подключением замка и сирены без пульта и сети.
• Небольшие офисы и магазины — контроль 4 зон (дверь, окна, движение, пожар) с доступом по Proximity‑картам и временными зонами.
• Школы, поликлиники, административные здания — тревожные шлейфы (кнопки SOS) и пожарные зоны в составе системы «Орион» с централизованным управлением.
• Гаражи, паркинги, неотапливаемые помещения — работа до −40 °C, охрана ворот и дверей.
• Объекты с водосигнальными и пожарными пусковыми шлейфами — контроль протечки воды и запуск пожарной автоматики.
• Промышленные объекты — технологические шлейфы для контроля оборудования с передачей событий на «С2000М» или АРМ «Орион Про».

Важные особенности и ограничения

• IP40 — только для установки внутри помещений в закрытых щитах; уличное применение не предусмотрено, несмотря на рабочий диапазон до −40 °C.
• Неадресные шлейфы — блок не поддерживает адресные извещатели по ДПЛС; для адресной системы используйте «С2000‑КДЛ» с соответствующими извещателями.
• Четыре шлейфа — для объектов с большим количеством зон потребуется несколько блоков или переход на адресную систему.
• Сопротивление пожарного шлейфа ограничено 100 Ом — при большой длине линии учитывайте сечение кабеля; для охранных шлейфов лимит больше — 1 кОм.
• Питание извещателей от шлейфа — общий ток до 3 мА; при большом количестве извещателей (особенно активных ИК) может не хватить, потребуется отдельное питание.
• Ток потребления блока до 260 мА (12 В) — выбирайте источник питания с запасом, особенно при активной нагрузке на выходах.
• Двойная идентификация и временные зоны требуют настройки в UProg.exe — сложная конфигурация предполагает квалифицированный монтаж и пусконаладку.
• При коммутации индуктивных нагрузок (замки, клапаны) на релейных выходах используйте искрогасящие цепи для защиты контактов и продления ресурса.
