Бриз Болид Блок разветвительно-изолирующий

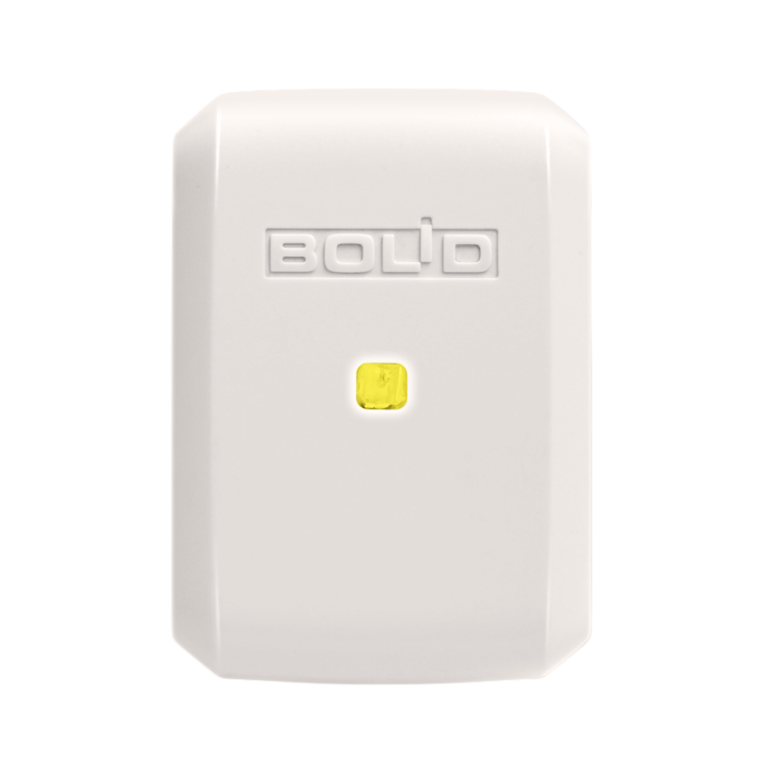

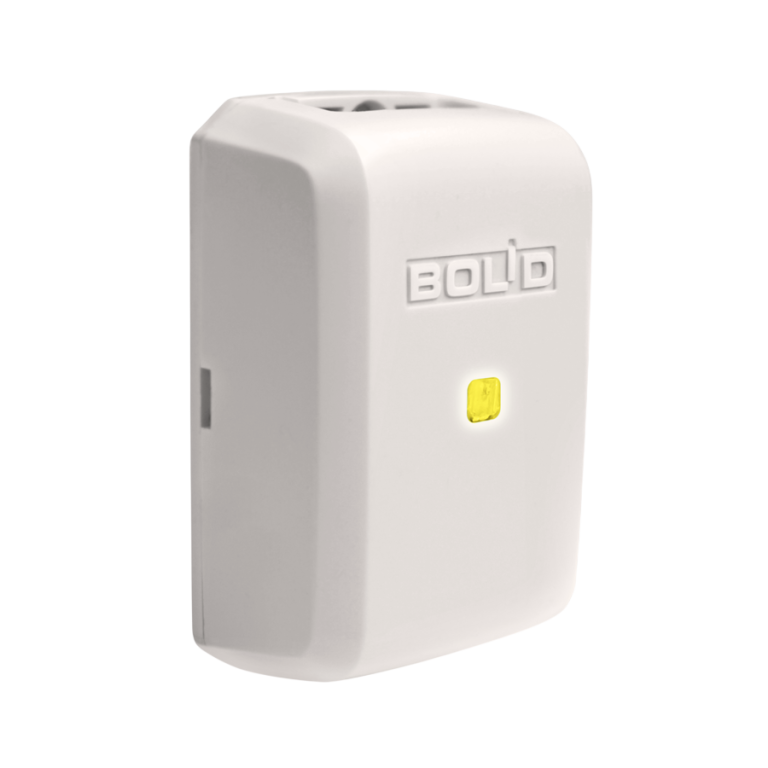

Блок разветвительно‑изолирующий «Бриз» (Болид)

«Бриз» — блок разветвительно‑изолирующий для двухпроводной линии связи (ДПЛС) контроллера «С2000‑КДЛ». Блок устанавливается в разрыв линии и автоматически изолирует участки с коротким замыканием, восстанавливая работу после устранения неисправности. Не требует программирования и не занимает адресов в системе. Поддерживает топологии «кольцо», «дерево» и смешанные, позволяет создавать ответвления с отключением ветви при замыкании. До 40 блоков включаются в линию без дополнительных расчётов, максимум — до 127 по специальной методике.

Преимущества

• Автоматическое изолирование короткозамкнутых участков — оставшаяся часть ДПЛС продолжает работать без потери функциональности.
• Поддержка топологий «кольцо», «дерево» и смешанных — гибкость при проектировании кабельных трасс любой конфигурации.
• Создание ответвлений от ДПЛС с защитой — при коротком замыкании в ветви отключается только она, остальная линия работает штатно.
• Не занимает адреса и не требует программирования — просто устанавливается в разрыв линии, готов к работе сразу.
• Минимальное потребление — всего 40 мкА, практически не нагружает линию.
• Быстрое срабатывание — не более 200 мс, короткое замыкание локализуется практически мгновенно.
• Совместимость с существующими системами на базе «С2000‑КДЛ» — можно дооборудовать уже эксплуатируемые линии без замены оборудования.

Основные характеристики

• Назначение: изолирование короткозамкнутых участков ДПЛС контроллера «С2000‑КДЛ».
• Количество блоков в линии: до 40 без расчётов, до 127 — по методике расчёта.
• Потребляемый ток: не более 40 мкА.
• Время срабатывания: не более 200 мс.
• Рабочий диапазон температур: от −30 до +55 °C.
• Относительная влажность: до 93 % при +40 °C.
• Степень защиты корпуса: IP20.
• Габариты: 56 × 38 × 20 мм.
• Масса: не более 0,04 кг.
• Средний срок службы: 10 лет.
• Программирование: не требуется.
• Тип монтажа: настенный навесной.

Где может применяться

• Адресные системы пожарной сигнализации на базе «С2000‑КДЛ» — защита линии от коротких замыканий на ответвлениях и магистралях.
• Объекты с кольцевой топологией ДПЛС — при замыкании блок отсекает повреждённый участок, сохраняя связь с остальными извещателями.
• Распределённые системы с разветвлённой кабельной структурой (дерево, смешанная) — отключение отдельной ветви при неисправности без остановки всей линии.
• Дооборудование существующих систем — блок включается в уже проложенные линии без изменения адресации и конфигурации.
• Объекты с повышенными требованиями к отказоустойчивости: административные здания, производства, склады, где потеря даже части линии недопустима.

Важные особенности и ограничения

• Степень защиты IP20 — только для установки внутри помещений в закрытых шкафах, коробках или на монтажных платах; уличное применение не предусмотрено.
• При количестве блоков более 40 требуется расчёт по методике, приведённой в этикетке на «Бриз» — превышение без расчёта может привести к нестабильной работе линии.
• Блок не является адресным устройством — он не передаёт извещений и не отображается в ПО мониторинга; его функция чисто коммутационная.
• Настенный навесной монтаж — для размещения в распределительных коробках и слаботочных щитах может потребоваться дополнительное крепление.
• Автоматическое восстановление после снятия короткого замыкания — если неисправность не устранена, блок повторно изолирует участок.
