БЗЛ-01 Болид Блок защиты линии

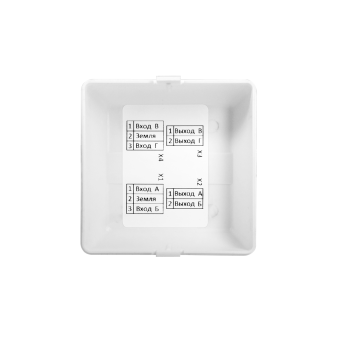

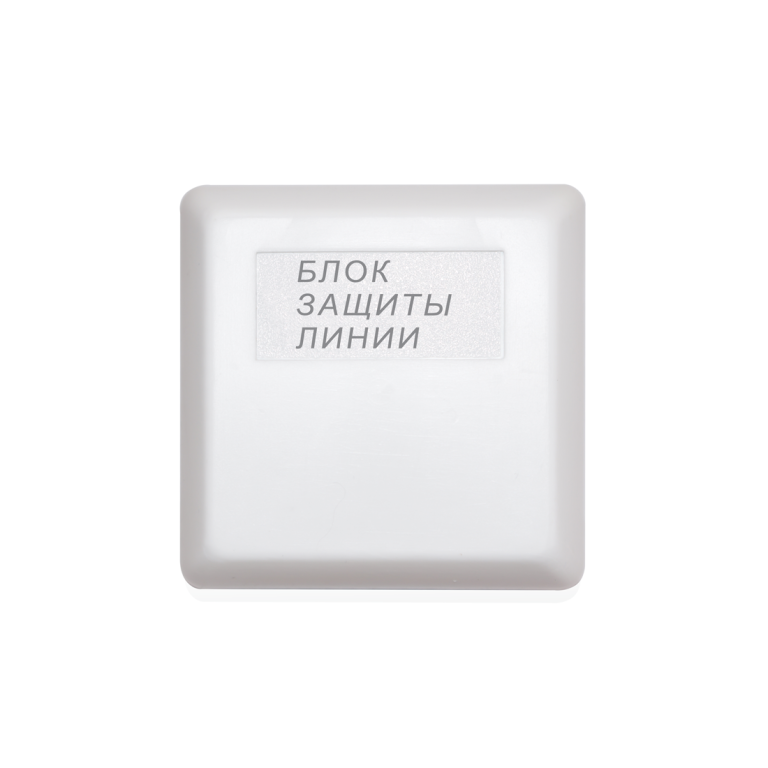

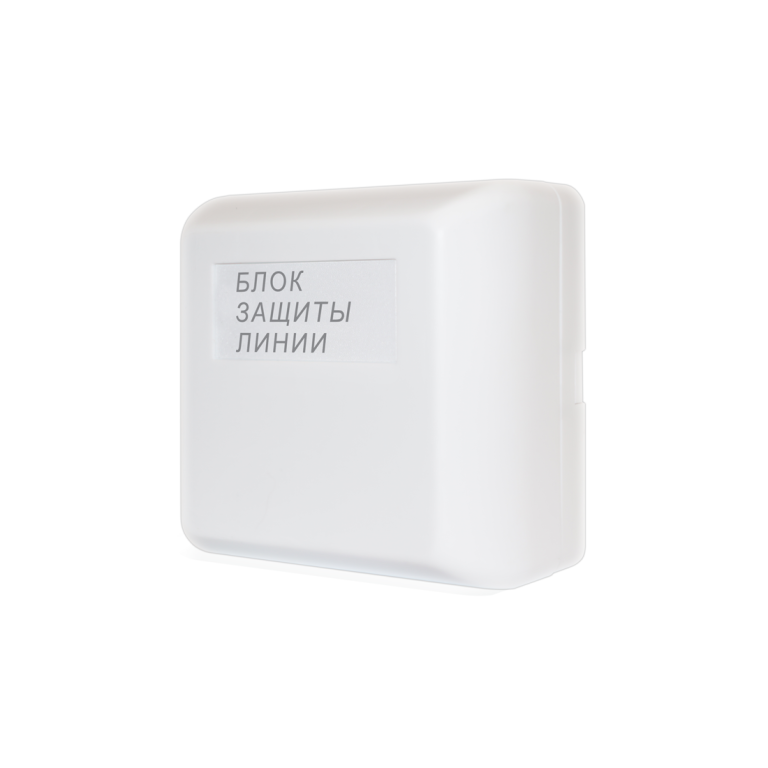

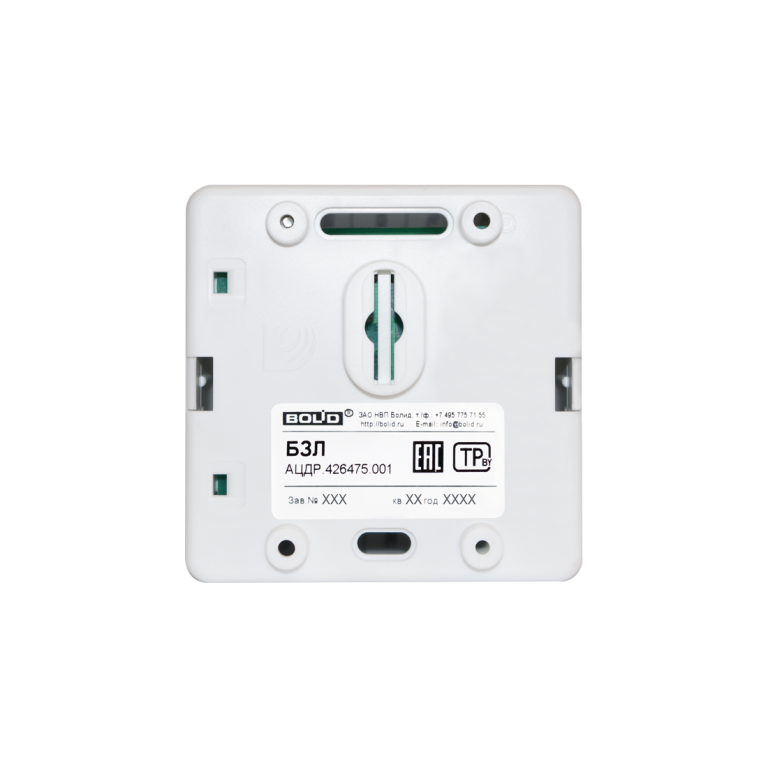

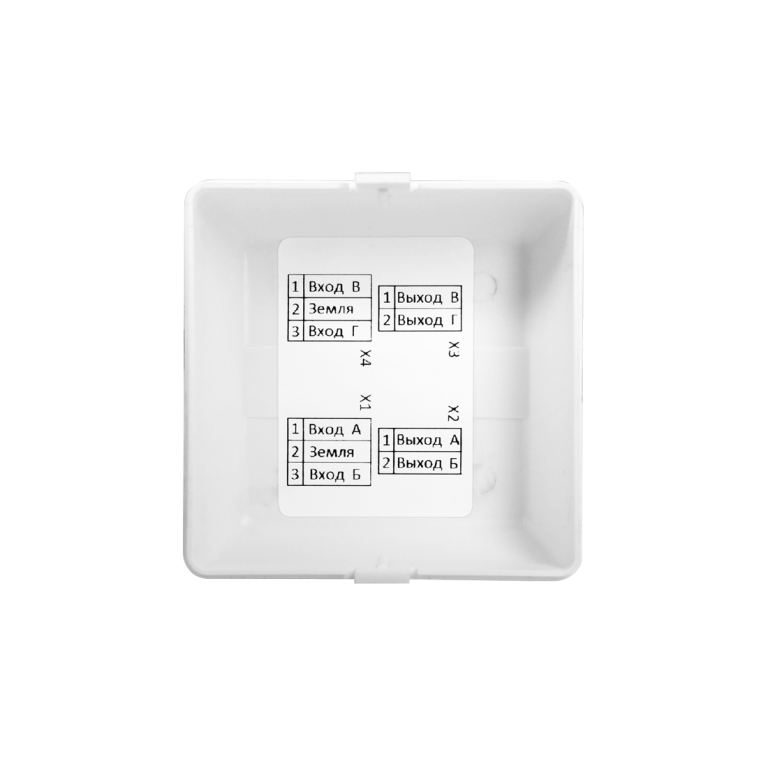

Блок защиты линии «БЗЛ»

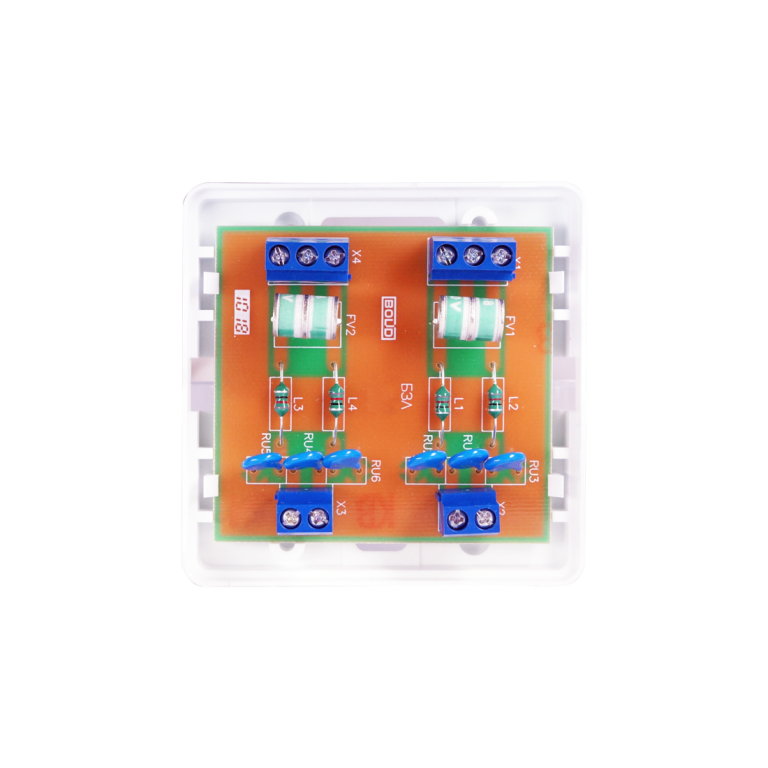

Блок защиты линии (БЗЛ) предназначен для защиты сигнальных цепей приборов в составе систем безопасности от случайного попадания напряжения с силовых кабелей, наведённых импульсных перенапряжений, последствий грозовых разрядов и электростатических разрядов. Устройство ограничивает опасные импульсы, не нарушая при этом работоспособность сигнальных линий. Доступны исполнения: БЗЛ (на 2 линии) и БЗЛ/01 (на 1 линию).

Преимущества

• Защита от мощных импульсных воздействий — выдерживает импульс 16 кВ (8/20 мкс) и ток до 10 кА, что покрывает типичные грозовые и коммутационные перенапряжения.
• Ограничение опасного напряжения — порог срабатывания 230 В ±20 % позволяет отсекать аварийные уровни, сохраняя целостность подключённого оборудования.
• Минимальное влияние на линию — вносимое сопротивление не более 5 Ом и ёмкость не более 500 пФ практически не искажают передачу сигналов в шлейфах и интерфейсах.
• Компактность и лёгкий монтаж — габариты 75×75×46 мм и масса до 0,1 кг позволяют устанавливать блок в шкафах и на DIN‑рейку без существенного увеличения объёма щита.
• Работа в жёстких условиях — диапазон температур от −30 до +50 °C и влажность до 93 % при +40 °C допускают применение в неотапливаемых помещениях, технических и уличных шкафах.
• Два варианта исполнения — БЗЛ на 2 линии и БЗЛ/01 на 1 линию для гибкого подбора под конкретную схему разводки.

Основные характеристики

• Назначение: защита сигнальных цепей от импульсных перенапряжений, электростатических разрядов, наводок и попадания напряжения с силовых линий.
• Напряжение ограничения: 230 В ±20 %.
• Номинальное напряжение пробоя (динамическое): <650 В.
• Граничные параметры входного воздействия:
  • амплитуда напряжения в импульсе (8/20 мкс): 16 кВ;
  • амплитуда тока в импульсе (8/20 мкс): 10 кА;
  • амплитуда синусоидального тока (50 Гц): 10 А.
• Вносимое сопротивление: не более 5 Ом.
• Вносимая ёмкость: не более 500 пФ.
• Количество подключаемых линий:
  • БЗЛ — 2 линии;
  • БЗЛ/01 — 1 линия.
• Рабочий диапазон температур: от −30 до +50 °C.
• Относительная влажность воздуха: до 93 % при температуре +40 °C.
• Габаритные размеры: 75 × 75 × 46 мм.
• Масса: не более 0,1 кг.

Где может применяться

• Шлейфы охранной сигнализации — защита входов приёмно‑контрольных приборов от наводок и случайных попаданий напряжения.
• Интерфейсы передачи данных (RS‑485, сухие контакты и др.) — предотвращение выхода из строя контроллеров и модулей расширения при грозовых наводках.
• Системы пожарной сигнализации — снижение риска повреждения адресных линий и модулей при импульсных помехах.
• СКУД — защита контроллеров, считывателей и линий связи от перенапряжений и статики.
• Распределительные шкафы и кроссовые узлы — установка на входе сигнальных линий для централизованной защиты нескольких цепей.
• Объекты с протяжёнными линиями (парковки, периметры, склады) — где высока вероятность наведённых перенапряжений из‑за большой длины кабеля и близости силовых трасс.

Важные особенности и ограничения

• Не заменяет полноценную молниезащиту и заземление — БЗЛ защищает от остаточных и наведённых импульсов, но не от прямого удара молнии; требуется корректное заземление шкафа и линий.
• Эффективность зависит от качества заземления — при плохом заземлении защитные элементы не смогут корректно отводить импульсный ток.
• Ограниченная пропускная способность по току — рассчитан на импульсы до 10 кА (8/20 мкс); при более сильных воздействиях возможна деградация или выход из строя.
• Вносимые параметры влияют на длинные линии — ёмкость 500 пФ и сопротивление 5 Ом могут быть критичны для очень длинных шлейфов или высокоскоростных интерфейсов: перед установкой нужно проверить совместимость с конкретной линией.
• Разные исполнения под разное число линий — важно выбрать БЗЛ или БЗЛ/01 в соответствии с количеством защищаемых цепей, чтобы не усложнять схему лишними элементами.
• После сильного воздействия возможна деградация защитных элементов — после грозы или аварии рекомендуется проверка работоспособности блока, при необходимости — замена.
• Производитель оставляет за собой право изменять конструкцию и технические характеристики без предварительного уведомления.
