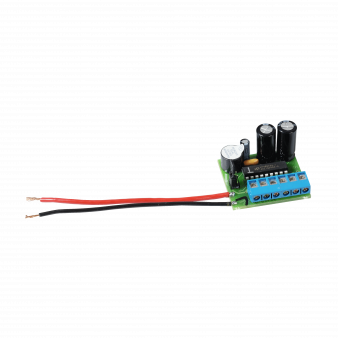

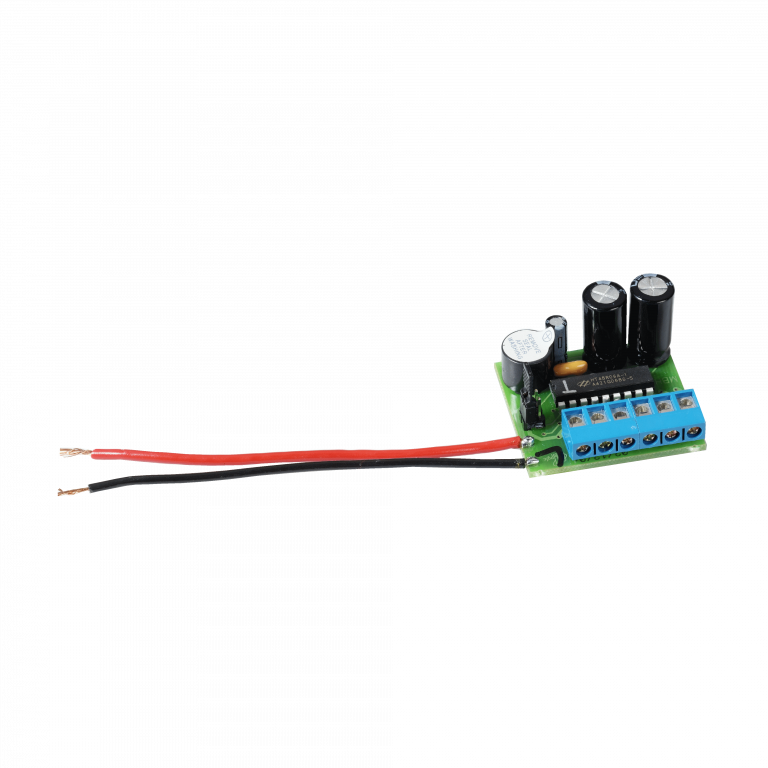

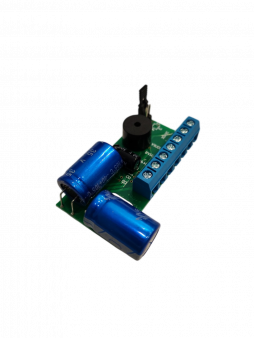

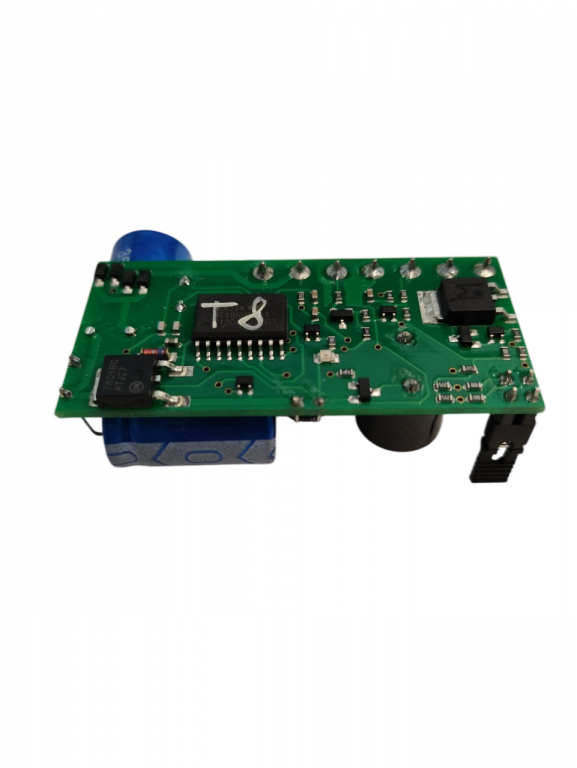

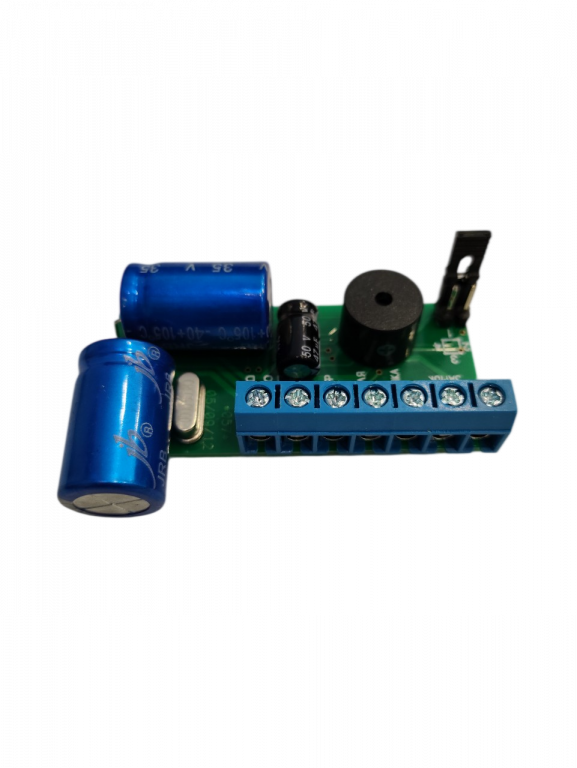

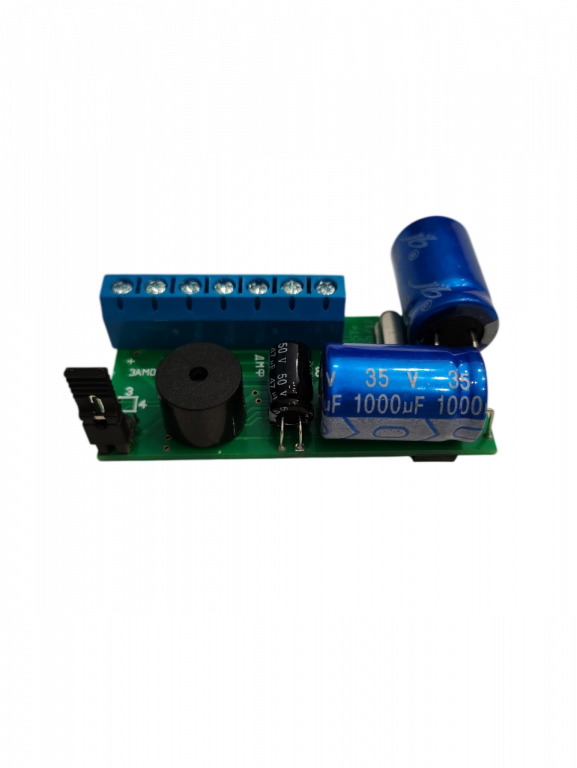

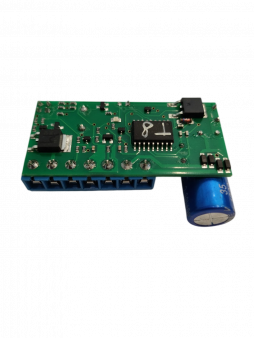

Z-396 Timer Iron Logic Автономный контроллер для электромеханических/электромагнитных замков

Таймер Z‑396 T для замков — компактное решение для управления доступом от домофона или кнопки

Z‑396 T — это модуль-таймер для организации корректного открывания электромагнитных и электромеханических замков. Устройство позволяет точно выставить время удержания замка в открытом состоянии, защищает от ошибок монтажа и удобно интегрируется в типовые схемы с домофонами и кнопками выхода. С учётом ваших задач по комплектованию СКУД (контроллеры, считыватели, замки, шкафы) такой таймер часто ставят как простой и надёжный элемент узла управления дверью.

Ключевые особенности

• Универсальность по типу замка. С помощью перемычки на плате выбирается режим для электромагнитного или электромеханического замка — это исключает ошибки при подборе и упрощает замену оборудования.
• Гибкая настройка времени открывания. Для электромагнитных замков доступны варианты 3/6/12 секунд, для электромеханических — фиксировано 0,3 секунды. Такой подход соответствует требованиям к удержанию двери и сроку службы защёлки.
• Управление от стандартных сигналов. Таймер срабатывает от +12 В от домофона либо от кнопки выхода — это типовые сценарии в домофонных и СКУД‑системах.
• Защита от неправильного включения. Встроенная схема предотвращает повреждение модуля и исполнительного устройства при ошибочной полярности или нештатных режимах.
• Наглядная индикация. Световая и звуковая индикация режимов работы помогает быстро диагностировать состояние таймера при монтаже и обслуживании.
• Компактность и простой монтаж. Габариты 36×40×25 мм позволяют разместить модуль в монтажной коробке, внутри климатического шкафа или рядом с блоком питания.
• Высокая нагрузочная способность. Ток коммутации 5 А достаточен для большинства электромагнитных и электромеханических замков, включая модели с повышенным потреблением.

Технические характеристики

• Назначение: управление электромагнитными и электромеханическими замками.
• Напряжение питания: 12 В (AC 7–13 В, DC 9–18 В) — широкий диапазон позволяет использовать разные источники питания.
• Ток потребления: 4 мА — минимальное энергопотребление в дежурном режиме.
• Ток коммутации: 5 А — подходит для большинства типовых замков.
• Тип выхода: МДП‑транзистор — надёжное электронное коммутирование без механических контактов.
• Настройка времени открывания: перемычкой на плате (0,3/3/6/12 с).
• Индикация: световая и звуковая.
• Рабочая температура: от +5 до +40 °C — оптимально для помещений и отапливаемых тамбуров.
• Габариты: 36×40×25 мм.
