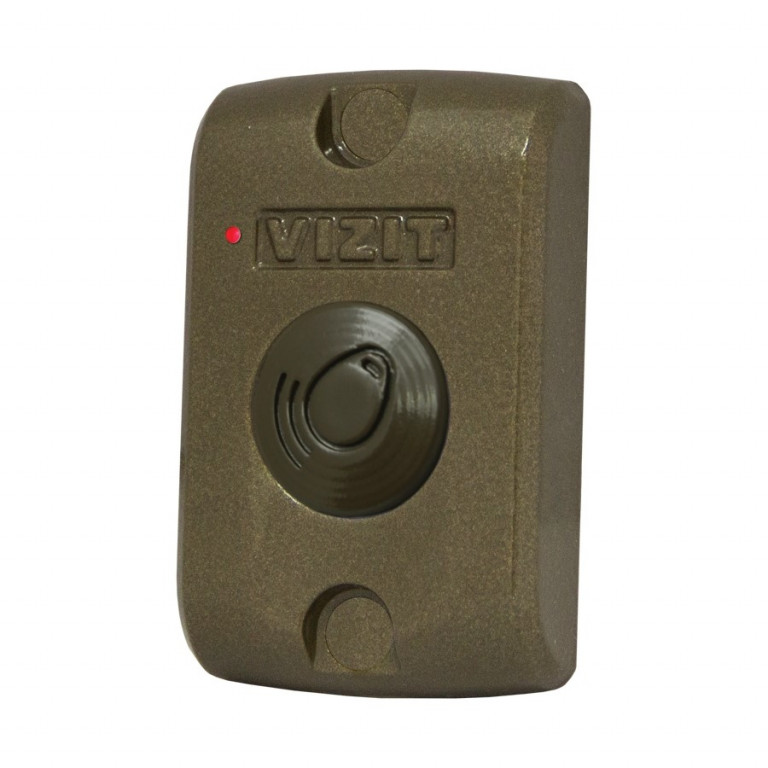

Считыватель VIZIT RD‑4F

Бесконтактный считыватель радиочастотных идентификаторов для систем контроля и управления доступом (СКУД). Работает с картами формата Mifare (RFID, 13,56 МГц).

Считыватель VIZIT RD‑4F предназначен для:

• дистанционного считывания идентификационного кода с бесконтактных карт (Proximity);
• проверки серийного номера карты на аутентичность;
• передачи данных в контроллер системы контроля доступа;
• интеграции с контроллерами VIZIT‑КТМ600M®, VIZIT‑КТМ602М® и аналогичными;
• организации точек доступа в офисах, жилых домах, на промышленных объектах и т. д.

Ключевые преимущества:

• Бесконтактное считывание. Не требует физического контакта карты со считывателем — повышает удобство использования и срок службы карт.
• Поддержка Mifare. Работает с распространённым стандартом RFID‑карт 13,56 МГц.
• Антивандальное исполнение. Металлический корпус защищает устройство от механических повреждений и попыток взлома.
• Индикация режимов. Оснащён светодиодной индикацией и звуковой сигнализацией — подтверждает успешное считывание и информирует о состоянии устройства.
• Широкий диапазон питания. Работает от 12 до 27 В постоянного тока — совместим с большинством источников питания СКУД.
• Низкое энергопотребление. Потребляемая мощность не превышает 0,5 Вт — снижает нагрузку на блок питания.
• Устойчивость к условиям среды. Рабочий диапазон температур −30…+50 ∘C и влажность до 98 % при 25 ∘C позволяют использовать считыватель внутри помещений и на улице (при условии защиты от прямого попадания осадков).
• Компактность. Габариты 47×75×18 мм позволяют разместить устройство в ограниченном пространстве.

Основные характеристики:

• Производитель: VIZIT.
• Модель: RD‑4F.
• Тип устройства: бесконтактный считыватель Proximity.
• Поддерживаемые карты: Mifare, RFID 13,56 МГц (VIZIT‑RF3.x).
• Выходной интерфейс: Touch Memory.
• Способ монтажа: накладной.
• Напряжение питания: 12…27 В (постоянный ток, DC).
• Потребляемая мощность: не более 0,5 Вт.
• Диапазон рабочих температур: −30…+50 ∘C.
• Относительная влажность: до 98 % при +25 ∘C.
• Габаритные размеры (Ш×В×Г): 47×75×18 мм.
• Масса: 0,1 кг.
• Материал корпуса: металл.
• Исполнение: антивандальное.
• Индикация: светодиодная и звуковая.
• Степень защиты: IP54 (защита от пыли и брызг воды).
• Цвет корпуса: стандартный — серый или чёрный (возможны другие варианты).
• Гарантия: 12 месяцев.

Рекомендации по установке:

1. Выберите место монтажа на высоте около 1,2–1,5 м от уровня пола — удобно для пользователей.
2. Убедитесь, что поверхность стены или двери прочная и ровная.
3. Перед монтажом отключите питание системы.
4. Разметьте и просверлите отверстия для крепления считывателя.
5. Закрепите устройство на поверхности с помощью крепёжных элементов (обычно входят в комплект).
6. Подключите провода питания (12…27 В) и линии передачи данных к контроллеру согласно схеме в инструкции.
7. После подключения проверьте:
   • корректность считывания карт (используйте несколько карт);
   • работу светодиодной и звуковой индикации при успешном и ошибочном считывании;
   • передачу данных на контроллер (открытие замка, регистрация события и т. п.).
8. Убедитесь, что считыватель надёжно закреплён, а кабели не создают натяжение.
9. При уличном монтаже обеспечьте защиту устройства от прямого попадания дождя или снега (например, установите козырёк).

Подходит для:

• офисных зданий и бизнес‑центров;
• многоквартирных домов и подъездов;
• банков и учреждений с повышенными требованиями к безопасности;
• складов и промышленных объектов;
• гостиниц и санаториев;
• объектов с существующей инфраструктурой СКУД на базе карт Mifare;
• реконструкции старых систем доступа с заменой контактных считывателей на бесконтактные.

Комплектация:

• считыватель VIZIT RD‑4F — 1 шт.;
• крепёжные элементы — 1 комплект (при наличии);
• инструкция по установке и схеме подключения — 1 экз.
