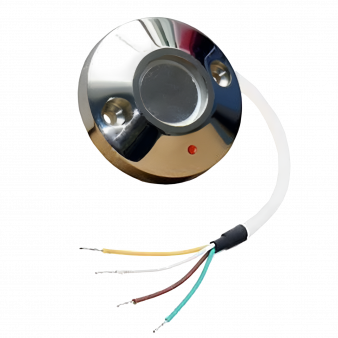

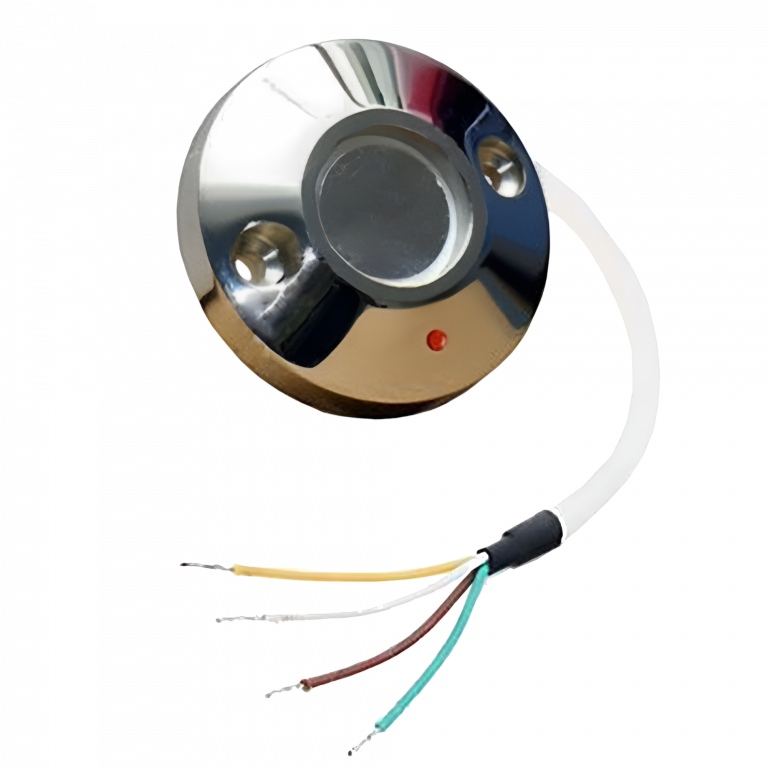

Считыватель Touch Memory ТМ‑H (Телеинформсвязь)

Антивандальный накладной считыватель электронных ключей‑таблеток (iButton/Touch Memory) для систем контроля и управления доступом (СКУД).

Считыватель ТМ‑H предназначен для:

• считывания идентификационного кода с электронных ключей формата Touch Memory (например, DS1990A);
• передачи данных на контроллеры СКУД или охранной сигнализации;
• организации точек доступа в местах с повышенными требованиями к надёжности и устойчивости к внешним воздействиям.

Ключевые преимущества:

• Антивандальное исполнение. Конструкция корпуса устойчива к механическим повреждениям и попыткам несанкционированного демонтажа.
• Накладной монтаж. Не требует врезки в поверхность — устанавливается на любую ровную плоскость. Упрощает монтаж и снижает затраты на установку.
• Индикация. Встроенный светодиод сигнализирует о режимах работы:
  • успешное считывание ключа;
  • ошибка считывания;
  • состояние системы (в зависимости от настроек контроллера).
• Универсальность. Совместим с большинством контроллеров СКУД, поддерживающих интерфейс Touch Memory.
• Устойчивость к условиям среды. Работает в широком диапазоне температур и влажности, подходит для установки внутри помещений и на улице (при условии защиты от прямого попадания осадков).

Основные характеристики:

• Тип устройства: считыватель Touch Memory (iButton).
• Место установки: накладной монтаж (на дверь, стену, панель и т. д.).
• Выходной интерфейс: Touch Memory (совместимость с протоколом Dallas Semiconductor).
• Поддерживаемые идентификаторы: ключи Touch Memory (DS1990A и аналоги).
• Материал корпуса: металл.
• Покрытие корпуса: полированный (покрытие хром или никель).
• Индикация: светодиодный индикатор (цвет свечения зависит от модификации, обычно красный или зелёный).
• Габаритные размеры: диаметр отверстия под монтаж — около 20 мм; габариты считывателя - 45х45х13 мм.
• Длина кабеля подключения: около 30 см (с разъёмом).
• Цветовая маркировка проводов:
  • красный — питание/сигнал;
  • чёрный — общий (GND);
  • жёлтый — подсветка светодиода (опционально);
  • белый — управление подсветкой (опционально).
• Диапазон рабочих температур: −30…+50 ∘C.
• Относительная влажность: до 95 % (без конденсации).
• Степень защиты: IP54 (защита от пыли и брызг воды).
• Цвет корпуса: стандартный — серый или чёрный (возможны другие варианты).
• Гарантия: 12 месяцев.

Рекомендации по установке:

1. Выберите место монтажа на высоте 1,2–1,5 м от уровня пола — удобно для пользователей.
2. Убедитесь, что поверхность стены или двери прочная и ровная.
3. Перед монтажом отключите питание системы.
4. Разметьте и просверлите отверстие диаметром около 20 мм (если требуется скрытый проход кабеля).
5. Закрепите считыватель на поверхности с помощью крепёжных элементов (обычно входят в комплект).
6. Подключите провода считывателя к контроллеру СКУД согласно схеме в инструкции:
   • соедините красный и чёрный провода с соответствующими клеммами контроллера (соблюдайте полярность);
   • если не используете подсветку светодиода, жёлтые и белые провода можно не подключать или изолировать.
7. После подключения проверьте:
   • корректность считывания ключей (используйте несколько разных ключей);
   • работу светодиодной индикации при успешном и ошибочном считывании;
   • передачу данных на контроллер (открытие замка, регистрация события и т. п.).
8. Убедитесь, что считыватель надёжно закреплён, а кабель не создаёт натяжение и защищён от перетирания.
9. При уличном монтаже обеспечьте защиту устройства от прямого попадания дождя или снега (например, установите козырёк).

Подходит для:

• офисных зданий и бизнес‑центров;
• многоквартирных домов и подъездов;
• складов и промышленных объектов;
• банков и учреждений с повышенными требованиями к безопасности;
• частных домов и коттеджей;
• объектов с существующей инфраструктурой СКУД на базе ключей Touch Memory;
• реконструкции старых систем доступа с заменой устаревших считывателей.

Комплектация:

• считыватель ТМ‑H — 1 шт.;
• крепёжные элементы — 1 комплект (при наличии);
• инструкция по установке и схеме подключения — 1 экз.
