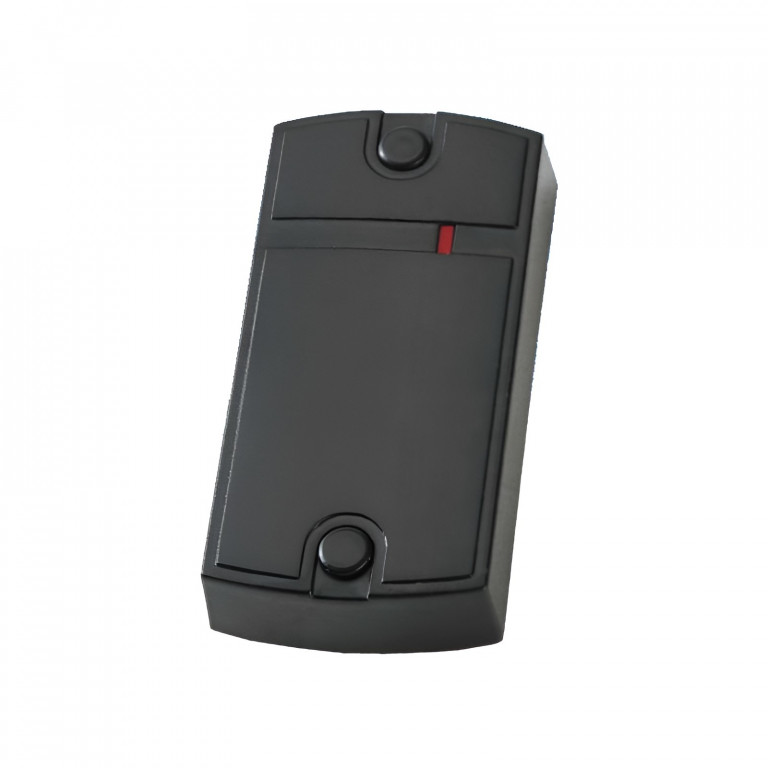

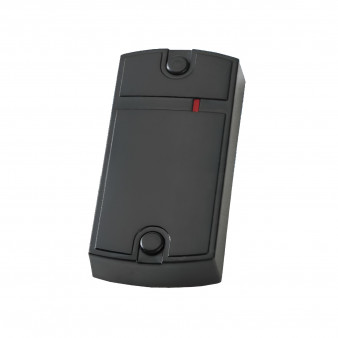

Matrix-II (мод. E H) черный IronLogic RFID-считыватель 125 кГц

RFID‑считыватель Matrix‑II (мод. E H)

Назначение
Бесконтактный считыватель для систем контроля и управления доступом (СКУД), работающий на частоте 125 кГц. Поддерживает идентификаторы стандартов EM‑Marine и HID.

Основные характеристики

• рабочая частота: 125 кГц;
• поддерживаемые идентификаторы:
  • HID ProxCard II;
  • EM‑Marine;
• дальность чтения: 6–14 см;
• напряжение питания: 9–24 В постоянного тока;
• потребление тока: 35 мА;
• выходной интерфейс: Wiegand 26, Dallas Touch Memory (эмуляция DS1990A);
• габаритные размеры: 85 × 44 × 18 мм;
• материал корпуса: ABS‑пластик;
• цвета корпуса: светлый, тёмный;
• рабочая температура: –40 … +50 °C.

Функциональные возможности

• одновременная поддержка двух протоколов: EM‑Marine и HID;
• световая и звуковая индикация событий;
• внешнее управление светодиодом и звуком;
• влаго‑ и пылезащищённый корпус;
• быстрый монтаж и подключение;
• интеграция в сетевые и автономные системы СКУД.

Интерфейсы и подключения

• Dallas Touch Memory: максимальная длина линии до контроллера — 15 м;
• Wiegand 26: максимальная длина линии до контроллера — 100 м.

Требования к размещению

• минимальное расстояние между считывателями входа и выхода:
  • в разных плоскостях — 10 см;
  • в параллельных плоскостях по одной оси антенн — 25 см.

Преимущества

• универсальность (поддержка двух популярных протоколов);
• надёжность (защита от влаги и пыли);
• гибкость питания (широкий диапазон напряжения);
• компактность и современный дизайн;
• экономичность (низкая цена при функциональности).

Области применения

• системы контроля доступа в зданиях и на территориях;
• управление доступом на производственных и складских объектах;
• офисные и административные здания;
• объекты с базовыми требованиями к безопасности.

Рекомендации по установке

1. Соблюдать минимальные расстояния между соседними считывателями (10–25 см в зависимости от расположения).
2. Убедиться, что напряжение питания находится в диапазоне 9–24 В.
3. При прокладке линий связи учитывать ограничения по длине:
   • для Dallas Touch Memory — не более 15 м;
   • для Wiegand — не более 100 м.
4. Проверить работу световой и звуковой индикации после монтажа.
5. Обеспечить защиту корпуса от механических повреждений при эксплуатации.
