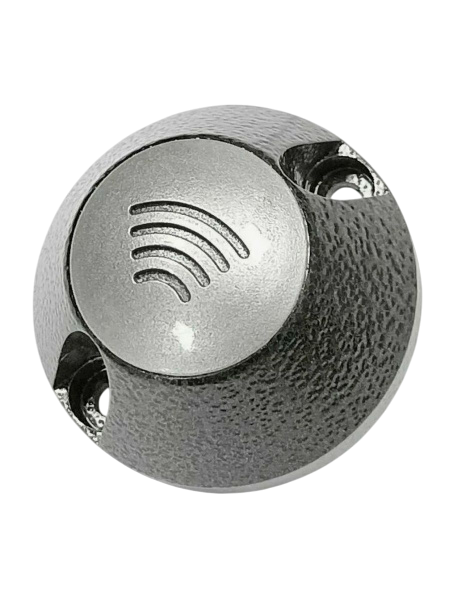

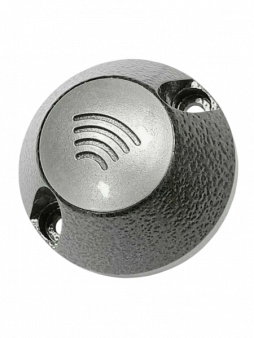

CP-Z-2 (мод. MF-I) накладной светлый IronLogic Накладной считыватель Mifare

RFID‑считыватель Mifare CP‑Z‑2 (мод. MF‑I) накладной

Назначение
Ультракомпактный накладной считыватель для систем контроля и управления доступом (СКУД). Обеспечивает работу с идентификаторами стандарта Mifare в «открытом» (чтение ID) и «защищённом» (шифрование ID) режимах. Позиционируется как самый маленький в мире считыватель Mifare.

Основные характеристики

• рабочая частота: 13,56 МГц;
• поддерживаемые идентификаторы:
  • Mifare Ultralight;
  • Mifare Standard (Classic) 1K и 4K;
  • Mifare ID;
• дальность чтения: 1–4 см;
• напряжение питания: 10–16 В постоянного тока (номинальное — 12 В);
• потребление тока:
  • среднее: 45 мА;
  • пиковое: 200 мА;
• выходной интерфейс: Dallas Touch Memory, Wiegand 26/34/42/50/58;
• габаритные размеры: диаметр 45 × высота 25 мм;
• материал корпуса: поликарбонат;
• цвета корпуса: светло‑серый, чёрный;
• рабочая температура: –40 … +50 °C.

Функциональные возможности

• два режима работы:
  • «открытый» — чтение ID идентификатора;
  • «защищённый» — шифрование ID для защиты от копирования и клонирования (с использованием Карты Объекта Iron Logic);
• световая индикация событий;
• опциональная подсветка корпуса (постоянный красный свет);
• антивандальное исполнение;
• влаго‑ и пылезащищённый корпус;
• запись до 25 Карт Объекта в один считыватель;
• поддержка SDK‑Readers (комплект разработчика для быстрого освоения работы с устройством).

Интерфейсы и подключения

• Dallas Touch Memory: максимальная длина линии до контроллера — 15 м;
• Wiegand: максимальная длина линии до контроллера — 100 м.

Преимущества

• минимальные габариты среди считывателей Mifare;
• универсальность (поддержка нескольких стандартов Mifare и интерфейсов);
• надёжность (антивандальный корпус, защита от влаги и пыли);
• гибкость настройки (два режима работы, поддержка Карт Объекта);
• удобство интеграции (поддержка SDK);
• эстетичность (компактный дизайн, два варианта цвета).

Ограничения и важные замечания

• стойкость к копированию основана на защищённости брелока Mifare 1K Classic, которая не обеспечивает надёжную защиту на сегодняшний день;
• дальность чтения ограничена (1–4 см), что требует точного позиционирования идентификатора;
• для работы в защищённом режиме требуется Карта Объекта Iron Logic.

Области применения

• системы контроля доступа в зданиях и на территориях;
• управление доступом в помещениях с повышенными требованиями к компактности оборудования;
• офисные и административные здания;
• объекты с необходимостью скрытой или накладной установки считывателей.

Рекомендации по установке

1. Обеспечить точное позиционирование идентификатора в зоне чтения (1–4 см).
2. Убедиться, что напряжение питания находится в диапазоне 10–16 В.
3. При прокладке линий связи соблюдать ограничения по длине:
   • для Dallas Touch Memory — не более 15 м;
   • для Wiegand — не более 100 м.
4. Проверить работу световой индикации и подсветки после монтажа.
5. Учитывать рабочую температуру при выборе места установки.
6. При накладной установке обеспечить надёжную фиксацию устройства.

Дополнительные сведения

• Устройство совместимо с большинством стандартных контроллеров СКУД благодаря универсальным интерфейсам.
• Комплект разработчика SDK‑Readers упрощает интеграцию и настройку.
• Корпус из поликарбоната обеспечивает долговечность при умеренных механических воздействиях.
